可换刀片式侧铣刀结构设计

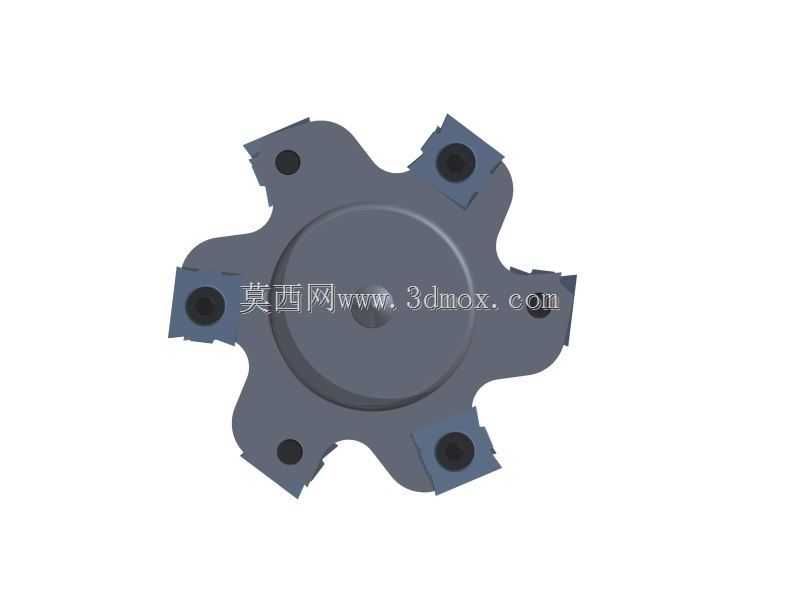

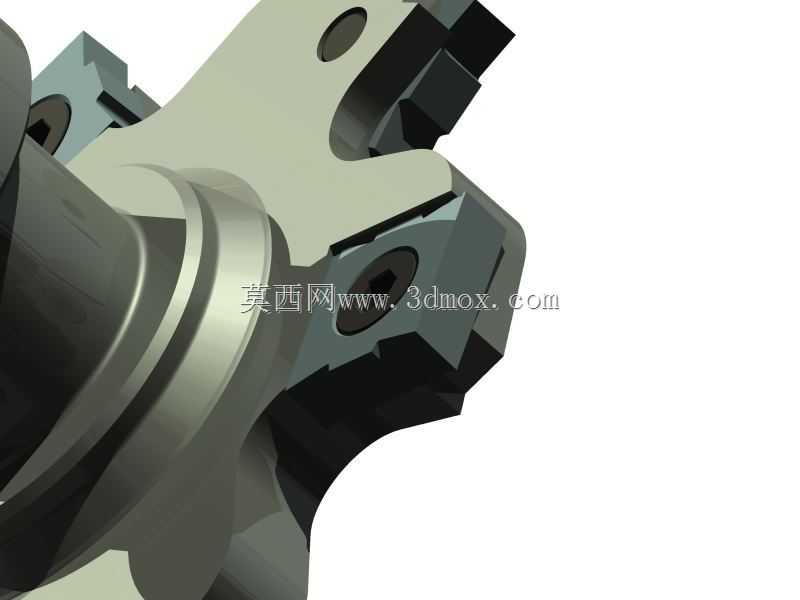

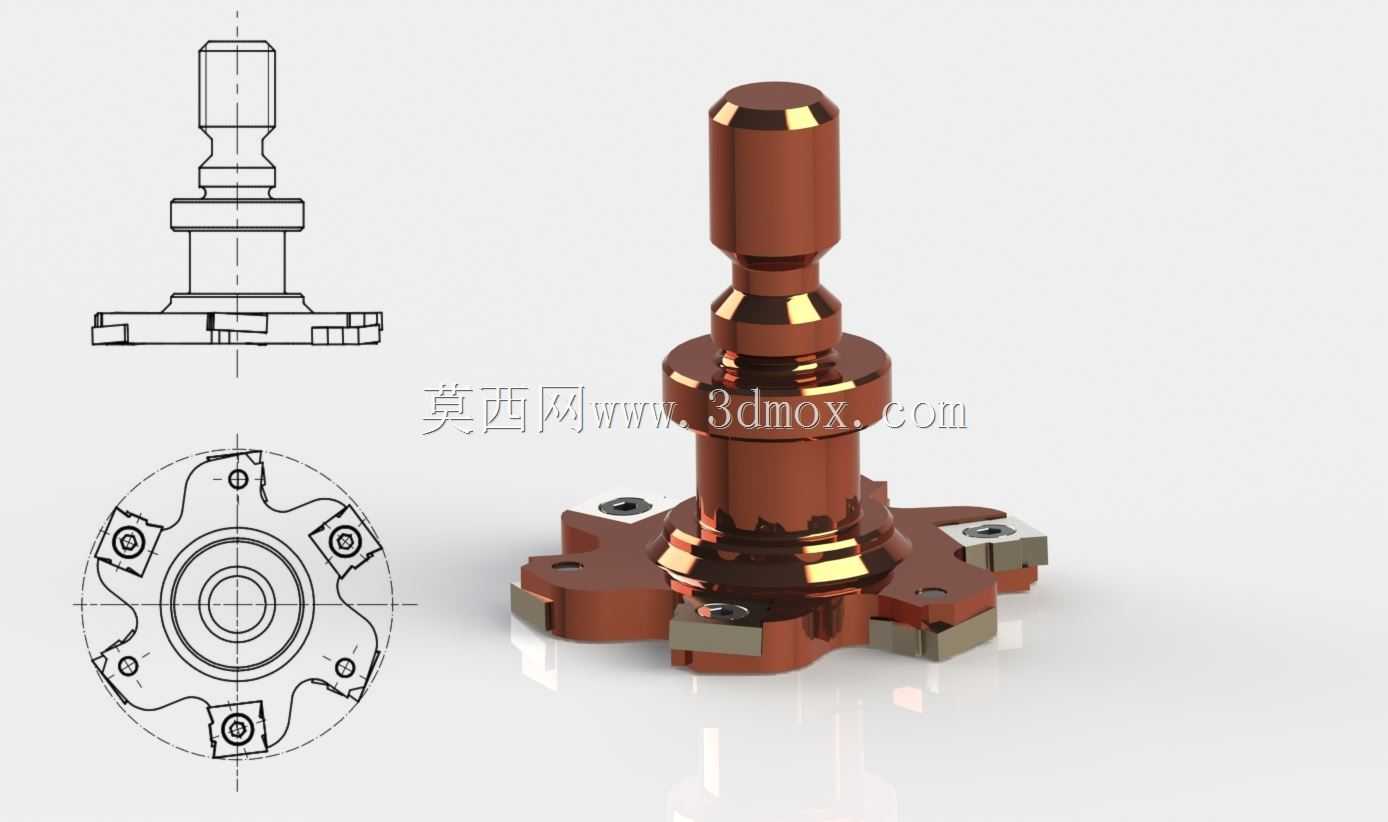

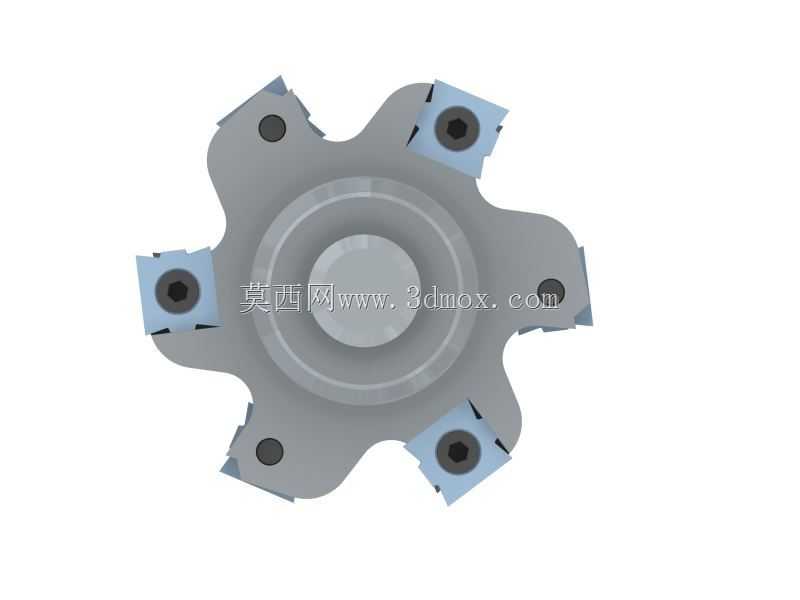

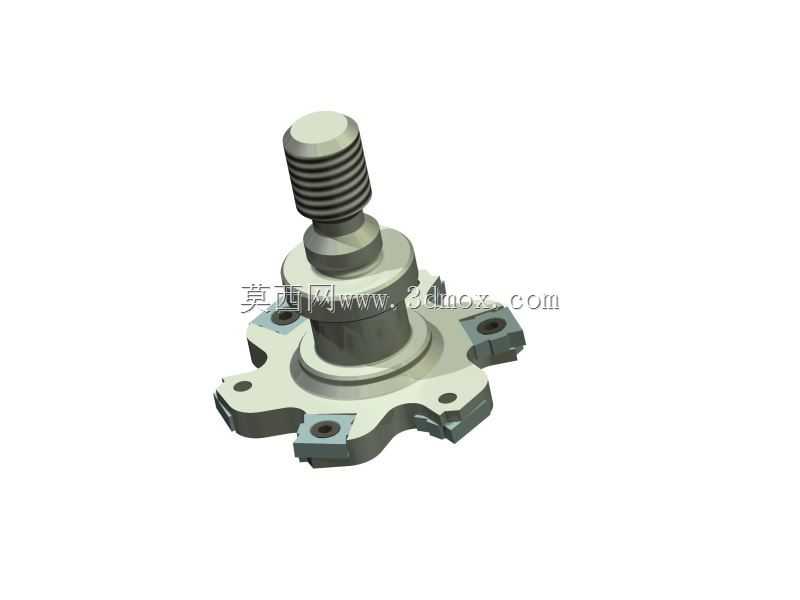

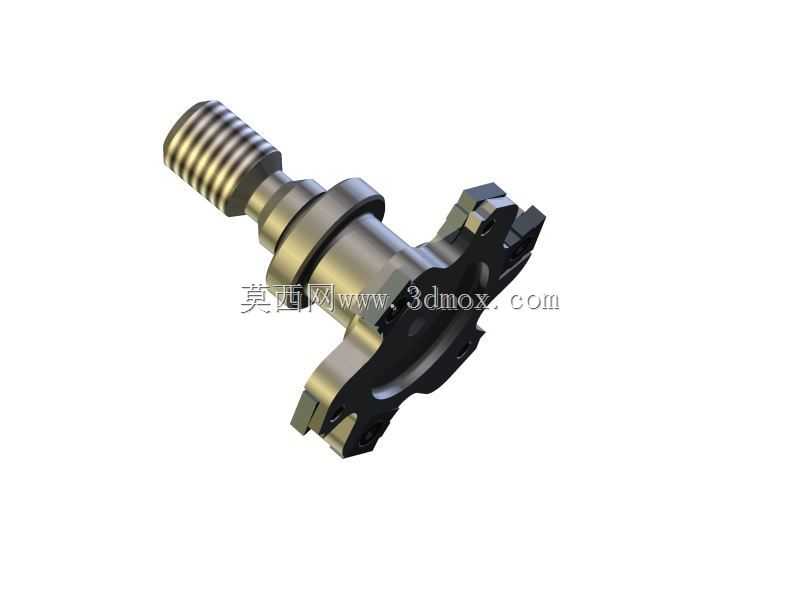

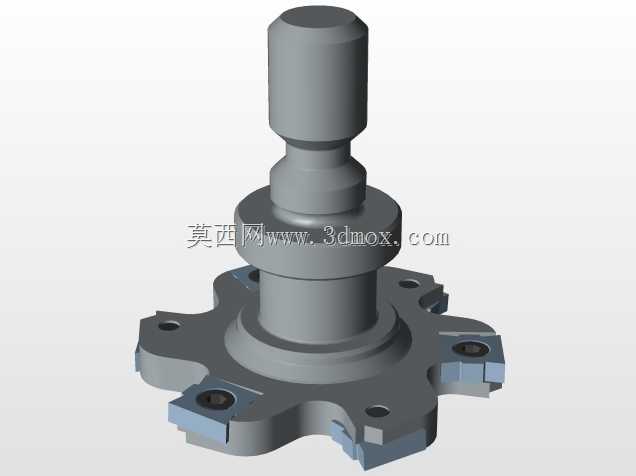

这款可换刀片式侧铣刀，是面向金属切削加工场景开发的机加工刀具，主要适配数控铣床、加工中心等机加工设备，可完成工件侧面轮廓铣削、台阶面加工、槽侧精修、周边成型面切削等多类加工工序，在通用机械零部件加工、模具型腔精加工、五金零件批量生产等场景中都能发挥稳定作用。相较于传统整体式侧铣刀，这款刀具采用分体式可换刀片设计，当切削刃磨损后无需更换整个刀体，仅需替换对应位置的硬质合金刀片即可快速恢复切削性能，能够大幅降低刀具使用成本，减少换刀对刀的辅助工时，适配批量连续加工的生产需求。刀体主体采用阶梯式轴柄结构，上部为标准机床主轴适配的装夹段，直径公差严格匹配常用弹簧夹头、刀柄的装夹范围，装夹后同轴度表现优异，可有效降低高速切削时的径向跳动，提升加工表面质量。中部设置多段定位轴肩，装夹时可与刀柄端面紧密贴合，实现轴向定位，保证刀具伸出长度的一致性，避免加工过程中出现轴向窜动。下部刀盘采用多刃均布设计，刀座位置围绕刀盘中心呈圆周等距排布，每个刀座都设置了精准的刀片定位面与压紧螺丝孔，刀片安装后可获得稳定的支撑，切削时可承受较大的径向切削力，不易出现崩刃、移位问题。刀盘边缘做了倒角过渡处理，可减少应力集中，提升刀体整体结构强度，即使在大切深、高进给的粗加工场景下，也能保持结构稳定。刀片采用立装式排布，切削刃朝向侧方，主切削刃与工件侧面平行，切削时可实现宽刃接触，单次走刀即可完成较大宽度的侧面加工，加工效率远高于普通立铣刀的侧铣加工。刀体内部做了动平衡优化设计，高速旋转时振动量控制在较低水平，既可以提升加工表面的光洁度，也能减少对机床主轴的冲击，延长主轴使用寿命。刀体表面做了防锈耐磨处理，长期存放或使用过程中不易出现锈蚀、磨损问题，可适配湿式切削、干式切削等不同加工工况，在切削钢件、铸铁、有色金属等不同材质工件时，都能保持稳定的切削表现。刀片的安装角度经过反复优化，切削时可形成合理的前角与后角，有效降低切削阻力，减少切削热的产生，既能够提升刀片使用寿命，也可以减少工件加工后的热变形问题，保障零件加工精度。
