T2齿同步带双轮传动结构设计

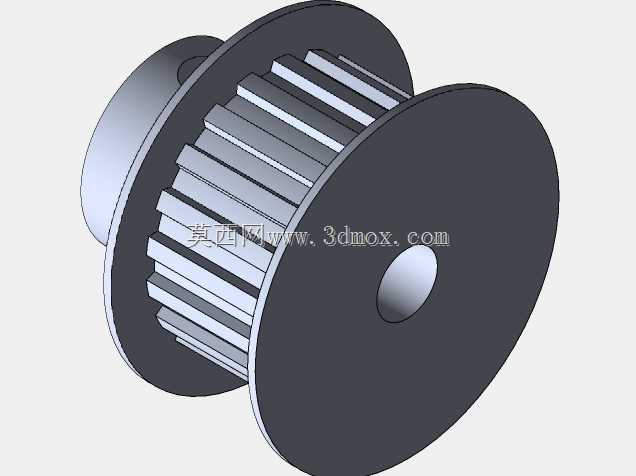

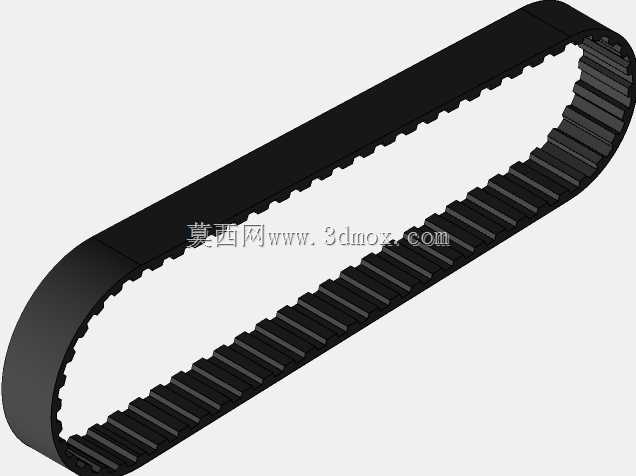

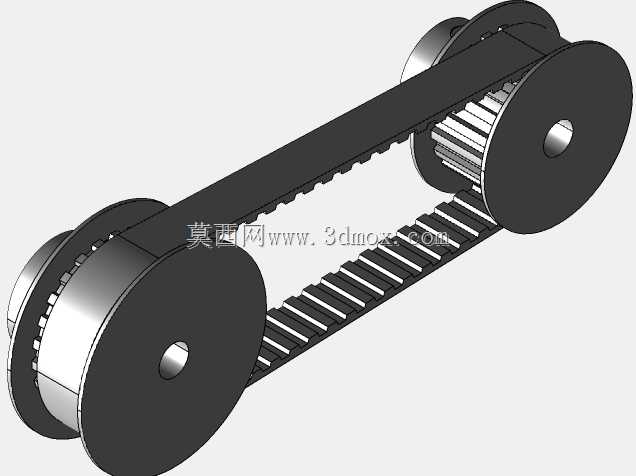

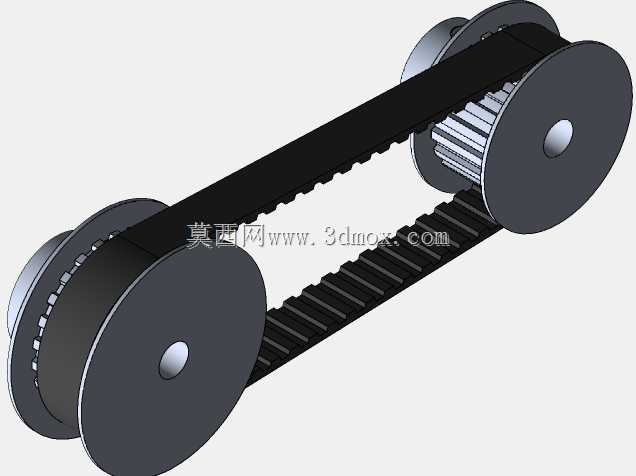

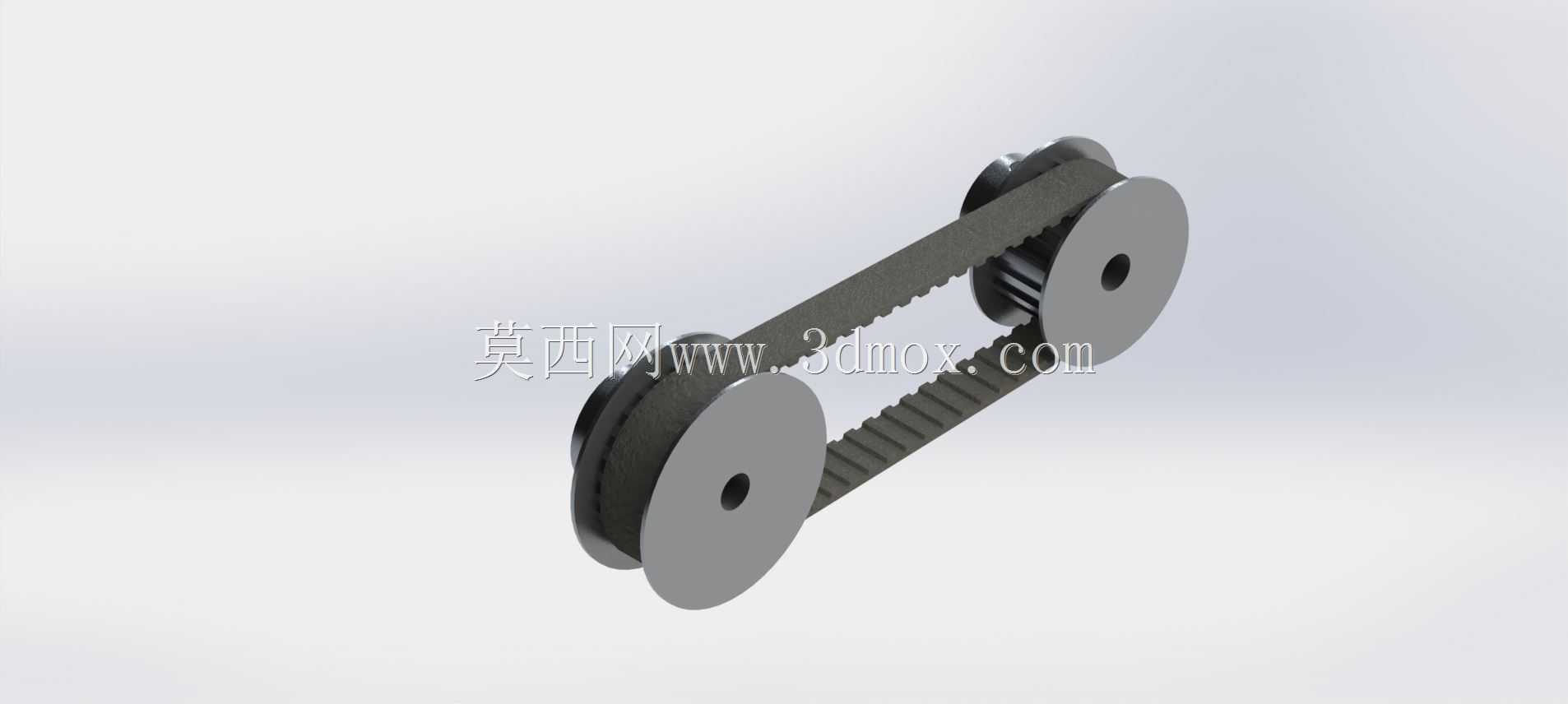

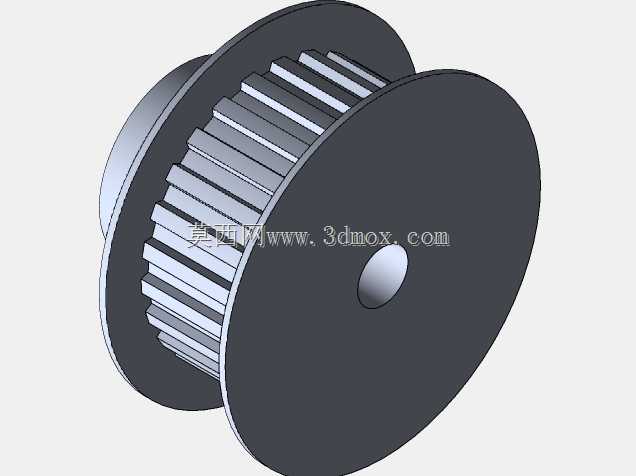

这套同步带传动结构，主要面向小型精密传动场景设计，常见于桌面级自动化送料机构、小型检测设备进给单元、微型输送工位、消费电子组装工位的动力传递环节，也可适配小型3D打印设备的轴间动力传输、桌面型实验仪器的运动传递需求，能够在紧凑安装空间内完成稳定的转速与扭矩传递，相比齿轮直接啮合传动，它具备运行噪音低、无需高精度轴间距定位、可缓冲小幅冲击载荷的优势，适合对传动平稳性有要求、安装空间局促的小型机电设备使用。整套传动结构采用双带轮布局，搭配64齿T2型齿形皮带，带体宽度为6毫米，齿距2毫米的T2齿形属于微型精密同步齿型，啮合间隙小，传动过程中滑差率极低，能够保证精准的传动比，避免传动过程中出现丢步、传动滞后的问题，适配步进电机、小型直流减速电机的动力输出特性。两个传动带轮均采用20齿规格，传动比为1:1，可实现输入轴与输出轴的等转速传递，其中大规格带轮的安装轴径适配4毫米的输出轴，可直接与常规小型电机的输出轴、传动轴配合安装，无需额外定制转接轴套，降低配套零件的加工与采购成本。设计过程中充分考虑了小型设备的安装边界，两个带轮的中心距经过反复校核，既保证带体拥有足够的啮合包角，避免传动过程中出现跳齿、打滑问题，又尽可能压缩整体结构的占用空间，带轮采用挡边结构设计，可防止皮带在高速运转过程中出现轴向窜动、脱轮的故障，提升传动系统的运行可靠性。带体采用齿形啮合的传动方式，相比普通平皮带传动，它不需要过大的张紧力即可实现可靠传动，能够降低轴承受的径向载荷，延长配套轴承与电机的使用寿命，同时齿形带本身具备一定的弹性，可吸收电机启动、负载突变时产生的小幅冲击，保护传动链上的其他精密零部件不受冲击损坏。整套结构的外形轮廓规整，没有突出的尖锐结构，安装时可直接通过带轮中心的轴孔固定在设备的安装板上，不需要额外设计复杂的张紧调节结构，适合批量应用在小型量产机电设备中，能够有效降低设备的装配调试难度，减少后期维护的工作量，在长期连续运转的工况下，也能保持稳定的传动精度，不会因为轻微磨损就出现传动失效的问题。
