环形输送线自动拔杯作业设备结构设计

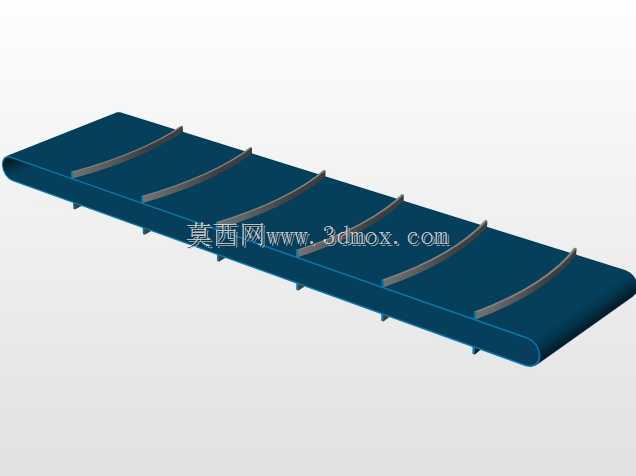

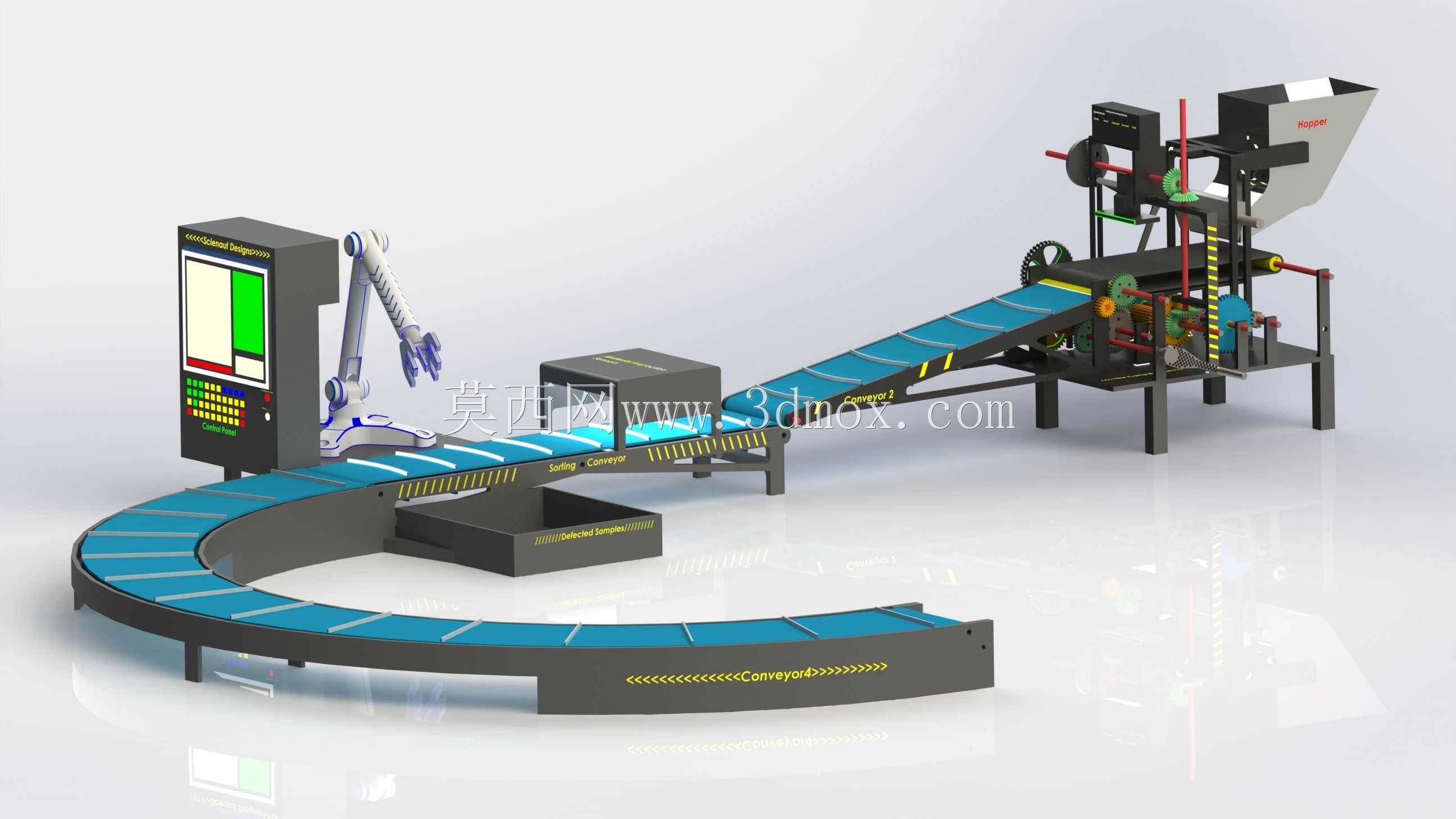

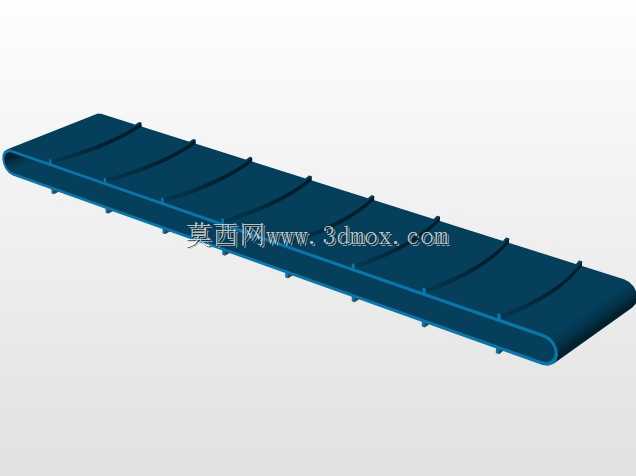

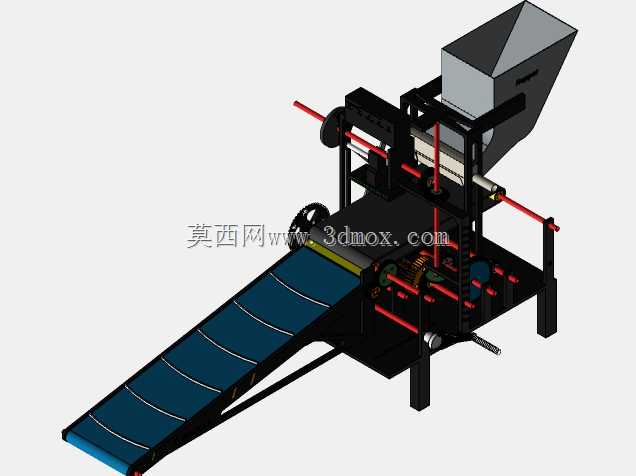

该设备主要面向食品包装、一次性杯具生产、医药塑封制品等量产加工场景，适配杯状工件在多工序流转过程中的自动拔取、分料与定向输送需求，解决传统人工拔杯取件效率低、工位排布零散、工件磕碰损伤率高的痛点，可直接对接前端注塑成型工位、后端灌装或包装工位，实现杯类工件从成型出料到下一工序的全链路自动化流转，无需人工介入中转搬运。设备整体采用环形弯道加直段输送的布局设计，充分利用车间竖向与平面空间，在有限占地范围内拓展出更长的输送路径，可同时兼容上料、拔取、检测、暂存多个作业工位的排布，避免直线输送线过长导致的车间空间浪费，弯道段采用小半径转弯结构设计，传送带表面设置等距定位挡条，确保杯状工件在转弯输送过程中不会出现偏移、倾倒、滑落问题，全程保持工件姿态统一。设备末端集成振动料斗上料与机械拔杯执行机构，料斗可实现零散杯坯的自动排序定向，将杂乱堆叠的杯件逐一整理为开口朝向统一的状态后送入输送线定位槽，拔杯机构采用凸轮联动传动结构，配合可调节夹爪，能够精准卡入杯体边缘，在输送线行进过程中同步完成拔取动作，不会对杯壁造成挤压变形或表面划痕，夹爪间距可根据不同杯径规格快速调整，适配不同高度、口径的杯状工件生产需求。设备侧方集成人机操作控制柜体，柜体面板设置触控显示屏与实体操作按键，可实时调整输送线运行速度、拔杯机构动作频率、料斗振动幅度等参数，柜体旁预留机械臂安装接口，可根据产线需求加装分拣或检测机械手，进一步拓展设备功能。设备整体框架采用标准工业铝型材搭配钣金护板搭建，底部设置可调水平支撑脚，可根据车间地面平整度调整设备水平度，安装时仅需对接车间电源与气源即可完成部署，输送线侧边预留光电传感器安装位，可实时监测工件到位情况，出现缺料、卡料问题时可自动停机并触发提示，避免设备空转或机构碰撞损坏。直段输送区域可根据产线工序需求加装喷码、除尘、检测等附加工位模块，无需对主体框架进行大规模改动，适配不同生产工艺的柔性化调整需求。
