多安装孔异形连接固定钣金件

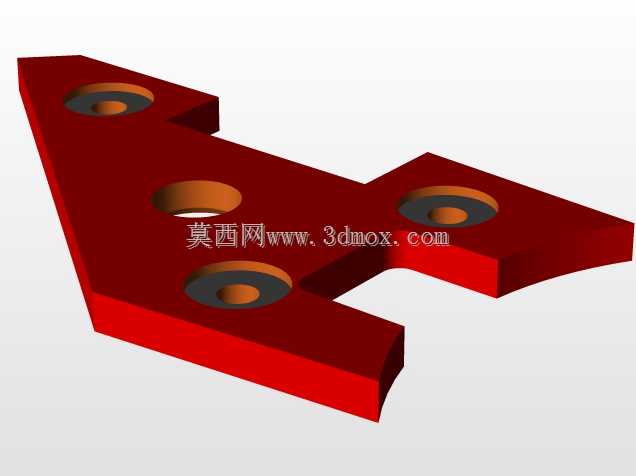

在各类非标自动化设备、工装夹具以及小型机械装配场景中，这类带多组沉头安装孔的异形连接固定件是十分常见的结构部件，它的核心作用是实现两个不同安装面之间的刚性连接与载荷传递，同时兼顾安装空间的避让需求。从结构设计来看，该零件整体采用异形折弯式的平板构型，没有多余的冗余结构，主体厚度根据常规承载需求设定，能够满足中等载荷下的连接强度要求，不会在长期交变载荷下出现明显的形变。零件上的四个沉头孔并非均匀排布，而是根据实际对接部件的安装点位做了针对性的位置匹配，沉孔的深度刚好可以容纳对应规格螺栓的头部，安装后螺栓端面不会突出零件表面，避免对周边运动部件造成干涉，这也是这类固定件设计时最基础的考量点。

在实际装配场景中，这类零件往往用在设备机架与功能模组的衔接位置，比如输送线侧边的导向件安装、小型工装的定位块固定，或是设备外壳内部的元器件支撑，它的异形轮廓不是随意设计的，而是完全适配安装位置的空间边界：一侧的斜向延伸结构是为了避开相邻的走线槽或是传动部件，中间的内凹缺口则是给对接部件的凸台预留避让空间，确保安装时不需要额外对周边部件做拆改就能直接对位。设计这类零件的时候，首先要确认的是两端对接部件的安装孔位坐标，再结合安装区域的可用空间勾勒外轮廓，所有的折弯转角都做了小圆弧过渡，既可以减少钣金加工时的应力集中，也能避免安装过程中尖锐边角划伤操作人员或是线缆。

从安装边界来看，该零件的平面度公差控制在合理范围内，安装后与对接面的贴合间隙不会超过0.1mm，能够保证连接的刚性，不会因为贴合不严导致连接松动。沉孔的同轴度也做了相应管控，螺栓穿入时不会出现卡滞，不需要额外修配孔位就能完成装配。零件的材质一般选用常用的结构钢，表面做防锈处理即可满足大部分车间环境的使用需求，如果是用在有腐蚀介质的场景，也可以更换为不锈钢材质，整体结构不需要做额外的切削加工，采用钣金冲压折弯工艺就能批量生产，加工成本低，生产效率高，非常适合设备量产时的配套使用。

在实际选型应用时，需要先核对安装点位的孔距是否与对接部件匹配，同时确认零件的外轮廓是否会和周边的运动部件、管线产生干涉，由于这类零件的结构相对简单，在做设备改型时也可以根据实际需求快速调整孔位和轮廓尺寸，不需要复杂的建模流程就能完成设计变更。很多刚入行的结构设计人员在做这类连接件设计时，容易忽略沉孔深度和螺栓长度的匹配，要么沉孔过浅导致螺栓突出，要么沉孔过深降低零件局部强度，这个零件的沉孔深度刚好是对应螺栓头部厚度加上0.2mm的余量，既保证螺栓完全沉入，也不会过度削弱孔位周边的结构强度。另外零件上的几个安装孔的孔径比对应螺栓的公称直径大0.5mm，预留了少量的安装调整余量，能够抵消对接部件加工时的少量位置误差，降低装配难度。
