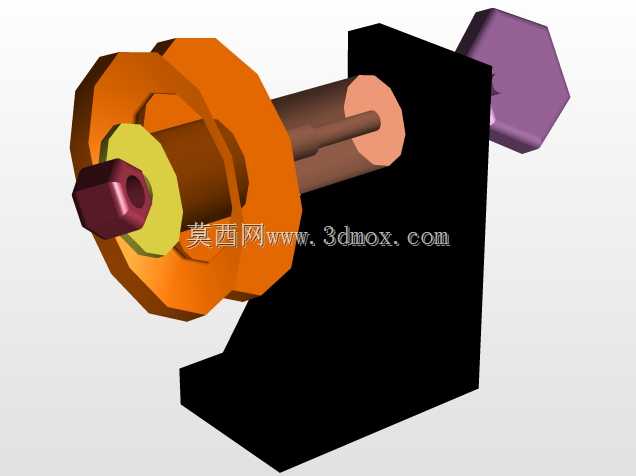

这类带安装支架的滑轮组件,在轻载传动、物料导向、工装夹具的走线走料场景里应用十分普遍,不像起重场景的大吨位滑轮需要匹配重载钢丝绳,这类小尺寸滑轮更多承担软轴、细缆、轻质传动带的导向支撑作用,避免传动路径上的线缆、带体与周边结构件发生剐蹭磨损,也能通过调整安装位置改变传动走向,适配紧凑设备内部的空间布局。从结构组成来看,组件包含轮体、轮轴、支撑支架、端部锁紧件几个核心部分,轮体采用中间内凹的轮槽结构,槽面做了圆弧过渡处理,能让被导向的缆、带自然贴合在槽中心位置,不会在传动过程中出现脱槽偏移的问题;轮体与轮轴之间预留了转动间隙,保证轮体可以绕轴顺畅转动,不会出现卡滞、偏磨的情况。支撑支架采用L型折弯结构,竖直段开设轴孔用于穿装固定轮轴,水平段预留安装孔位,可以直接通过螺栓固定在设备基座、工装台架的对应安装面上,支架的竖直段高度经过匹配设计,既保证轮体转动时不会与安装基面发生摩擦,也不会因为支架过高导致整体结构刚性不足,在轮体受侧向力时出现支架变形的问题。轮轴一端设计了轴肩,装配时轴肩抵在支架外侧,另一端伸出支架后通过六角锁紧件进行轴向固定,锁紧件与轮体之间加装了垫片,既可以分散锁紧时的压应力,避免压伤轮体端面,也能调整轮体与支架之间的轴向间隙,保证轮体转动灵活的同时不会出现轴向窜动。设计这类滑轮组件的时候,首先要明确使用场景的负载大小,确定轮体的直径、轮槽宽度以及轮轴的直径参数,轮槽的圆弧半径要比被导向的缆、带半径大0.5到1毫米,保证接触面积足够,不会出现应力集中割伤缆带的问题;支架的板材厚度要根据侧向受力大小选择,轻载场景下选用2到3毫米的冷轧钢板折弯即可,受力较大的场景可以适当增加板厚或者在折弯处增加加强筋,提升整体结构刚性。安装边界方面,这类组件的安装基面需要保证平面度,避免安装后支架出现翘曲导致轮轴偏斜,轮轴偏斜会直接导致轮体转动卡滞、轮槽偏磨,大幅缩短使用寿命;轮体的外圆边缘要与周边结构件预留至少5毫米的安全间隙,避免设备运行过程中振动导致轮体与周边构件发生碰撞干涉。实际使用中,这类滑轮不需要额外加装复杂的密封结构,因为大多应用在室内设备的常规工况下,只需要在装配时在轮轴与轮体的配合面涂抹少量润滑脂,就能保证长期顺畅转动,维护成本极低;如果应用在有粉尘的工况,可以在轮体两侧加装简易的防尘挡片,避免粉尘进入转动配合面加剧磨损。很多小型自动化设备、工装夹具的走线结构里都会用到这类滑轮,相比直接在支架上开孔让缆带穿过的结构,滑轮的滚动摩擦阻力远小于滑动摩擦,能大幅降低传动过程中的阻力损耗,也能减少缆带的磨损,延长缆带的更换周期。在建模过程中,要注意轮槽的曲面过渡要顺滑,不能出现棱角,否则实际生产出来的轮体会割伤接触的缆带;支架的折弯处要预留合理的折弯圆角,避免折弯时出现应力开裂的问题;锁紧件的尺寸要与轮轴端部的螺纹匹配,保证锁紧后不会因为设备振动出现松脱,必要时可以加装防松垫片提升锁紧可靠性。整体结构没有复杂的异形曲面,加工工艺性好,轮体可以采用硬质塑料或者铝合金加工,支架采用钢板折弯后做喷塑处理,兼顾轻量化与结构强度,能适配绝大多数轻载导向的使用需求。
