扇形限位铰接式工业连接支座结构

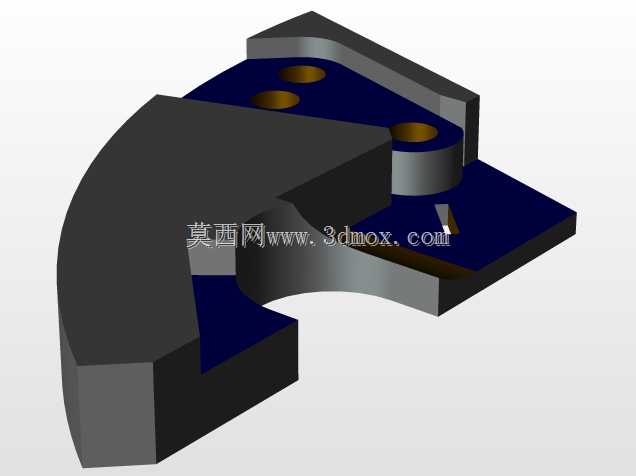

该构件属于工业设备铰接限位类承载连接件，主要应用于需要实现小角度往复摆动、同时具备硬限位防护的机械铰接点位，常见于自动化生产线的摆臂铰接端、工装夹具的翻转定位模块、小型工程机械的操作杆连接部位，替代传统无限位的光轴铰接结构，可省去额外加装外置限位块的装配工序，缩减设备整体装配空间。从结构功能来看，构件主体采用扇形块作为摆动承载基体，扇形弧面即为摆动行程的物理限位面，与配对的铰接座配合时，摆动角度由扇形块的圆心角直接限定，无需额外调整限位螺栓位置，能避免铰接部件超行程摆动造成的驱动件损坏、管线拉扯断裂等常见设备故障。基座上设置的三个同轴沉孔为安装固定孔，孔位采用等距排布设计，适配常规的内六角螺栓安装，沉孔深度可保证螺栓安装后头部完全埋入构件平面内，不会突出安装面干涉摆动部件的运动轨迹，安装面整体做平面度公差管控，装配后可与设备安装基面完全贴合，避免长期受交变载荷出现连接松动。构件上部延伸的带孔凸台为铰接配合端，凸台内的通孔为铰接轴安装位，孔内壁做粗糙度管控，可直接与铜套、滚针轴承等铰接耐磨件配合，凸台的厚度尺寸经过载荷校核，能承受径向的交变冲击载荷，不会在频繁摆动过程中出现凸台根部断裂的问题。设计阶段优先考虑了装配的便捷性，整体结构无复杂倒扣特征，采用常规的铣削、钻削工艺即可完成加工，无需定制特殊成型刀具，单件加工周期短，适合小批量设备配套生产。从安装边界来看，构件的扇形外弧面为最大运动轮廓，安装时需保证摆动范围内无其他构件干涉，扇形直边的两个端面即为两个摆动极限位置的硬限位接触面，接触面做了局部加厚处理，长期受限位冲击不会出现端面变形塌陷。铰接孔的中心到安装基面的高度尺寸经过匹配设计，可与同系列的摆臂构件形成标准化铰接副，替换不同圆心角的扇形基座即可调整摆动行程，无需改动周边其他连接部件的尺寸，能大幅降低系列化设备的设计改造成本。构件的深色主体部分为主要承载结构，采用高强度结构钢材质设计，表面做发黑防锈处理，蓝色区域为耐磨贴合面，做了表面淬火处理提升硬度，避免长期摆动摩擦出现表面拉毛、磨损间隙过大的问题。在实际设备运行中，该类铰接支座可承受千牛级的径向载荷，摆动频率适配每分钟三十次以内的往复工况，能在常规工业车间的温湿度环境下长期稳定工作，无需频繁加注润滑脂维护，铰接位的密封结构可阻挡车间内的粉尘、切削液进入铰接摩擦面，延长耐磨配件的更换周期。不同于分体式的铰接座加限位块结构，该一体式结构的装配累计公差更小，摆动限位的重复定位精度更高，在对工位翻转定位精度有要求的工装设备中使用，能有效减少定位误差，提升工件加工或装配的一致性。
