红色异形连接固定支架结构设计

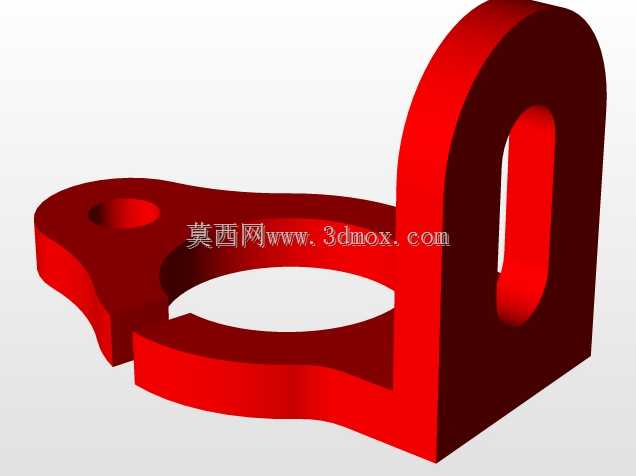

做机械结构设计这么多年，这类异形连接支架往往是整套设备里最容易被忽略，但又直接影响装配可靠性的小零件。很多刚入行的设计师总觉得这类小构件随便画个能装上的形状就行，真到现场调试的时候才发现，要么是安装空间干涉，要么是受力点不对用俩月就变形，反而拖了整个项目的进度。这个支架的结构设计，首先要考虑的就是实际装配场景里的空间限制，很多轻工设备、输送线旁的附属机构安装位都很局促，旁边往往挨着线管、其他传动构件，不能做规整的直角块状结构，得顺着周边的安装空位走形，才能在有限空间里同时实现连接、支撑、限位三个功能。从结构上看，这个支架一侧带长条形腰型孔，这个设计不是随便加的，现场安装的时候难免有加工累积误差，要是做固定圆孔，一旦安装面的孔位偏个零点几毫米，整个支架就装不上，腰型孔能留出一定的调节余量，适配安装时的位置偏差，降低对安装面加工精度的要求，也方便后期维护的时候调整位置。另一侧的带孔安装耳，是用来和被支撑的构件做铰接或者螺栓固定的，圆弧过渡的立板结构，不是为了好看，是为了分散应力，要是直角连接的话，设备运行时的振动很容易在直角根部产生应力集中，时间长了容易出现疲劳裂纹，圆弧过渡能把受力均匀分散到整个立板上，提升构件的抗疲劳性能。下方的开口卡槽结构，是为了快速卡装在圆形轴类或者管类构件上，安装的时候不用把整个轴端拆下来，直接卡进去再锁紧就行，能大幅缩减现场装配的时间，尤其是在设备维保的时候，不用拆解周边关联部件就能更换这个支架，能省不少停机时间。设计这类零件的时候，首先要摸清楚安装边界：首先要确认安装面的基准，下方卡槽的圆弧直径要和被卡装的构件外径匹配，间隙控制在0.1到0.2毫米之间，间隙太大卡上去会晃，起不到固定支撑的作用，间隙太小装的时候卡不进去，现场装配还得修磨，反而麻烦。立板的高度要根据被连接构件的安装高度来定，不能太高也不能太矮，太高的话整体刚性下降，受力的时候容易晃，太矮的话可能和周边部件产生干涉。侧面的沉头孔位置，要考虑螺栓安装的操作空间，不能让螺栓拧的时候被旁边的结构挡住，扳手伸不进去等于白设计。材质选择上，这类支架如果是用在普通输送设备、小型自动化设备上，用Q235钢板冲压或者铣削加工就行，表面做喷塑处理，就是图里的红色外观，既能防锈，也能和设备其他部件的颜色做区分，方便维保的时候快速识别。如果是用在有腐蚀的环境里，就得换成304不锈钢材质，厚度也要根据受力情况调整，普通工况下6到8毫米的板厚就足够，要是承受的负载比较大，就得适当加厚，还要在受力位置加加强筋，不过这个结构本身的立板和底板是一体化弯折或者铣削成型的，刚性比焊接的要好很多，没有焊缝缺陷带来的强度问题。很多人设计这类零件的时候容易忽略边角的处理，所有外露的棱边都要做倒角或者倒圆角，不然安装的时候很容易划伤装配工人的手，也能避免应力集中在棱边位置。还有那个腰型孔的长度，不能做太长，太长的话固定之后螺栓的锁紧力不够，设备振动的时候容易移位，一般留3到5毫米的调节量就足够，既能抵消加工误差，也能保证锁紧之后的可靠性。实际应用里，这类支架能用在很多场景，比如小型输送线的侧边护栏固定、自动化设备的传感器安装支架、轻工机械的管线固定支撑、甚至小型农机上的附属构件连接，只要是需要在有限空间里实现两个不同方向构件的连接固定，同时需要一定安装调节量的位置，都能用到这类结构。设计的时候不能只看屏幕里的三维形状，得想着现场装配的时候工人怎么拿、怎么拧螺栓、后期坏了怎么拆，要是设计出来的零件装的时候要把周围一堆零件都拆了才能装上，那就算强度再高、形状再好看，也不是个合格的设计。这个结构的壁厚是均匀的，不管是用注塑加工还是钣金加工、或者机加工，都能适配，不会出现壁厚不均导致的加工缺陷，比如注塑的时候缩痕，或者钣金冲压的时候应力不均导致的变形。卡槽的开口宽度要比被卡装的轴径小一点，卡进去之后有一定的预紧力，再加上螺栓锁紧，就不会出现松动移位的情况，要是开口和轴径一样大，哪怕螺栓锁得再紧，振动时间长了也可能出现转动偏移。立板上的长孔方向，是顺着安装调节的方向开的，不是随便开个长孔就行，得考虑实际需要调节的方向，比如需要上下调节就开竖直方向的长孔，需要前后调节就开水平方向的，这个结构的长孔是竖直方向的，就是用来适配安装高度方向的误差，保证连接的时候两个部件的安装面能完全贴合，不会出现别劲的情况，别劲的话螺栓锁上之后内部有装配应力，时间长了要么螺栓断，要么支架变形。
