带数显的LM2596可调降压电源转换模块

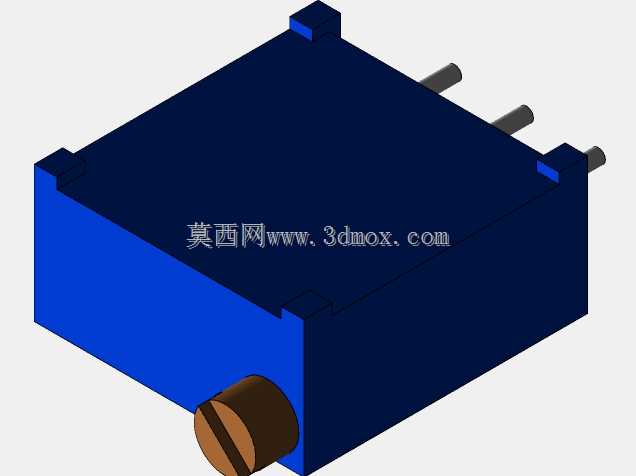

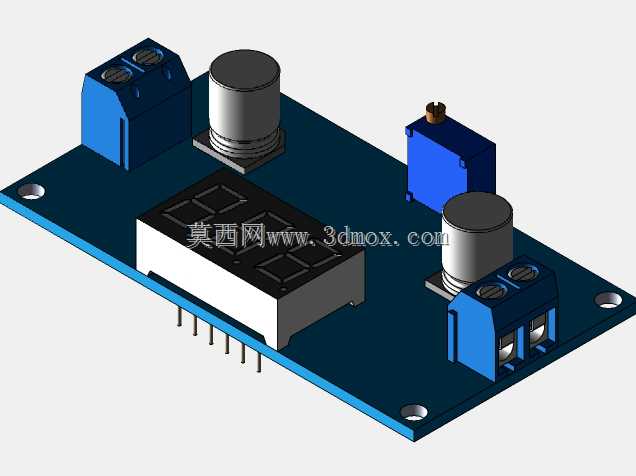

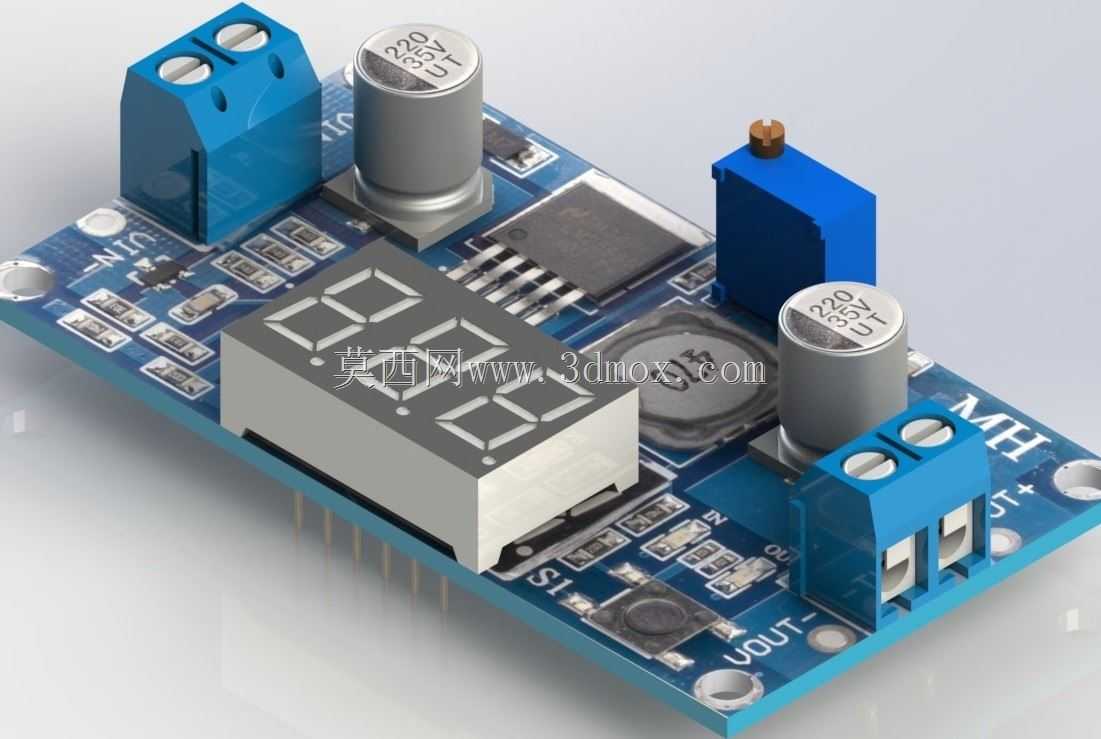

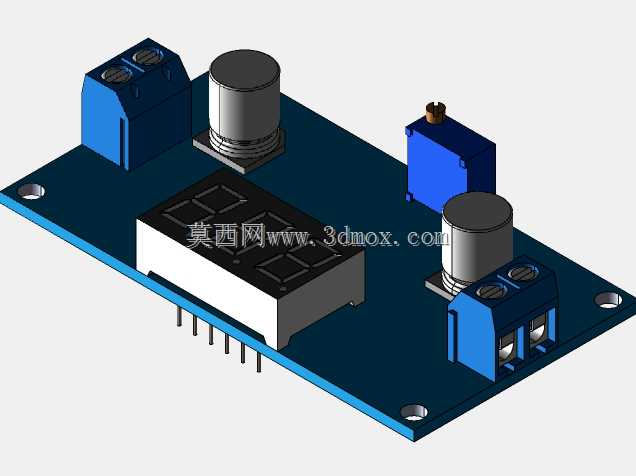

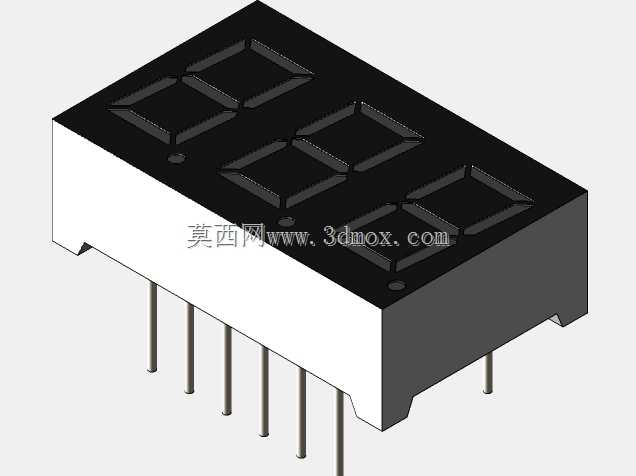

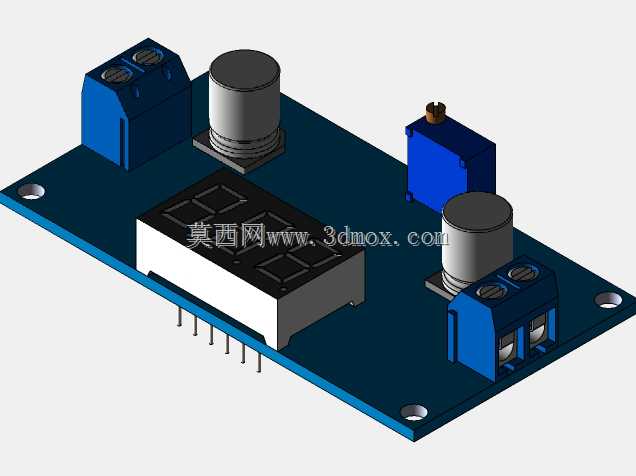

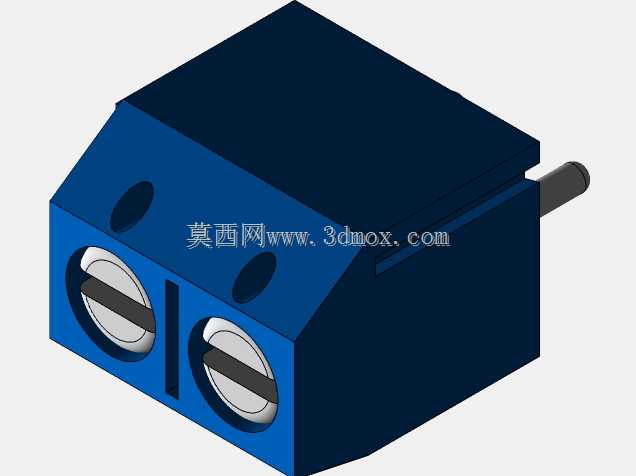

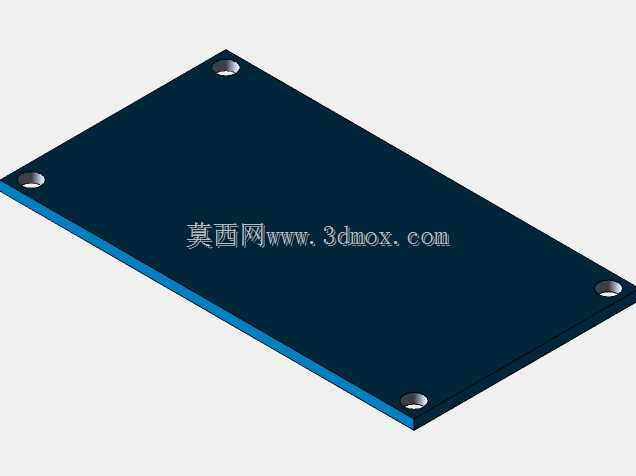

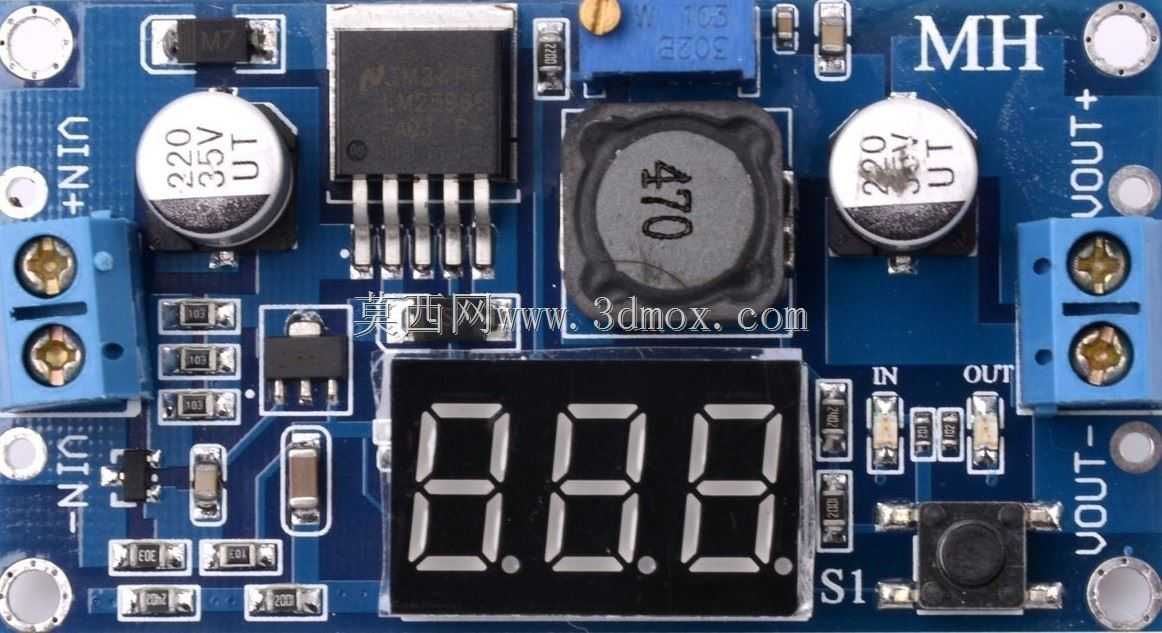

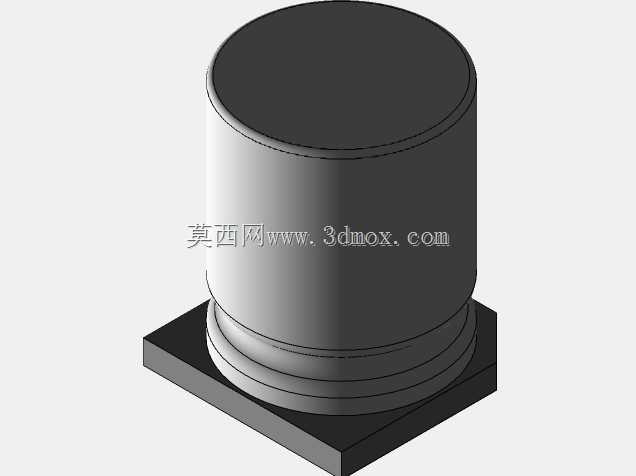

这款LM2596架构的可调降压电源转换模块，是电子电路开发、嵌入式项目调试、小型电子设备供电场景中极为常用的直流电压变换部件，能够为各类对供电电压有差异化需求的低压电子负载提供稳定可靠的直流电源输出，广泛适用于学生电子实验、工控板卡临时供电、车载电子设备改装、小型数码产品供电改造、锂电池供电设备电压匹配等诸多场景，解决不同电压规格电子部件的供电适配难题，避免因输入输出电压不匹配造成的器件烧毁、工作异常等问题。模块核心采用成熟的LM2596开关降压架构，内置固定频率的振荡电路与完善的过流、过热保护机制，最高转换效率可达九成以上，相比传统线性稳压方案大幅降低工作过程中的发热损耗，无需额外加装大面积散热片即可在额定负载下长期稳定工作。模块板载三位数码管显示单元，可实时直观显示当前输出电压数值，省去外接电压表测量的繁琐步骤，调试过程中无需额外搭配测量工具即可快速完成输出电压校准，大幅提升电路调试的效率。模块的输入电压适配范围覆盖4V至40V的直流区间，可通过板载的多圈精密电位器实现1.25V至37V区间内的连续可调输出，额定输出电流可达3A，能够覆盖绝大多数小型电子部件的供电电流需求，输出电压的负载调节率控制在千分之五以内，输出电压稳定性优异，可满足对供电纹波、电压稳定性有一定要求的模拟电路、传感器模块的供电需求。在结构设计层面，模块采用标准的蓝油玻纤PCB基板，板上集成输入输出接线端子，采用螺丝压接的接线方式，无需焊接即可快速完成输入输出线路的连接，接线端子旁清晰标注正负极标识，避免接线反接造成的模块损坏。板载的铝电解电容采用卧装与立装结合的布局，在保证滤波容量充足的前提下尽可能压缩模块的整体厚度，功率电感、续流二极管、调压电位器等核心器件均采用工业级规格选型，布局紧凑合理，强弱电区域分隔清晰，避免大电流走线与信号走线之间的干扰。模块的安装边界预留了标准的固定孔位，可通过M3螺丝直接固定在设备壳体、安装支架或者实验台面上，整体外形尺寸适配常规小型电子设备的内部安装空间，既可以作为独立的电压转换模块外接使用，也可以直接集成到终端电子设备的内部作为板载供电单元使用，接线端子的开口方向与调压电位器的调节位置均设置在模块边缘，安装完成后依然可以方便地进行电压调节与线路拆装操作，兼顾了使用便利性与安装适配性。
