工频插针式双组输出电源变压器结构设计

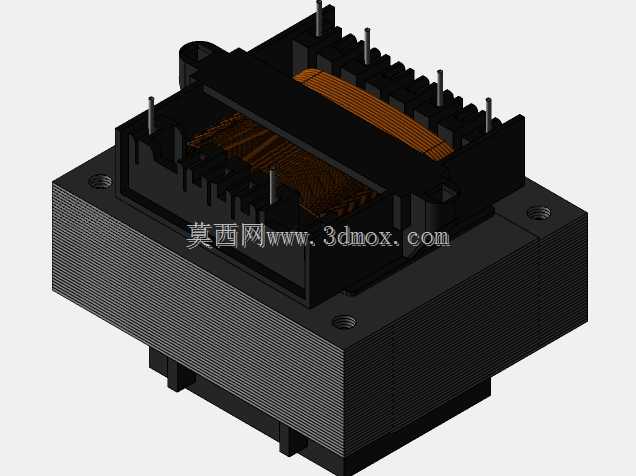

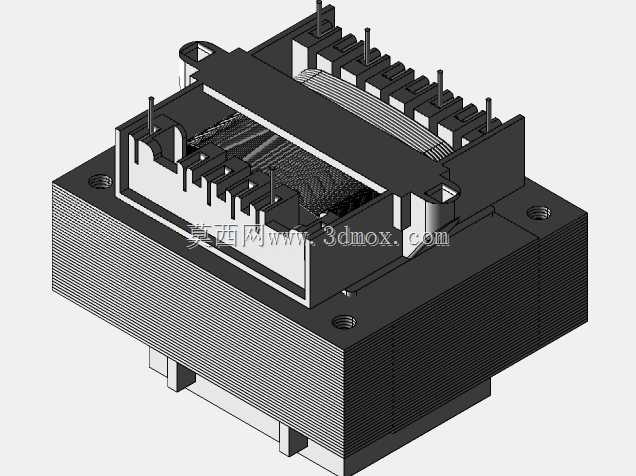

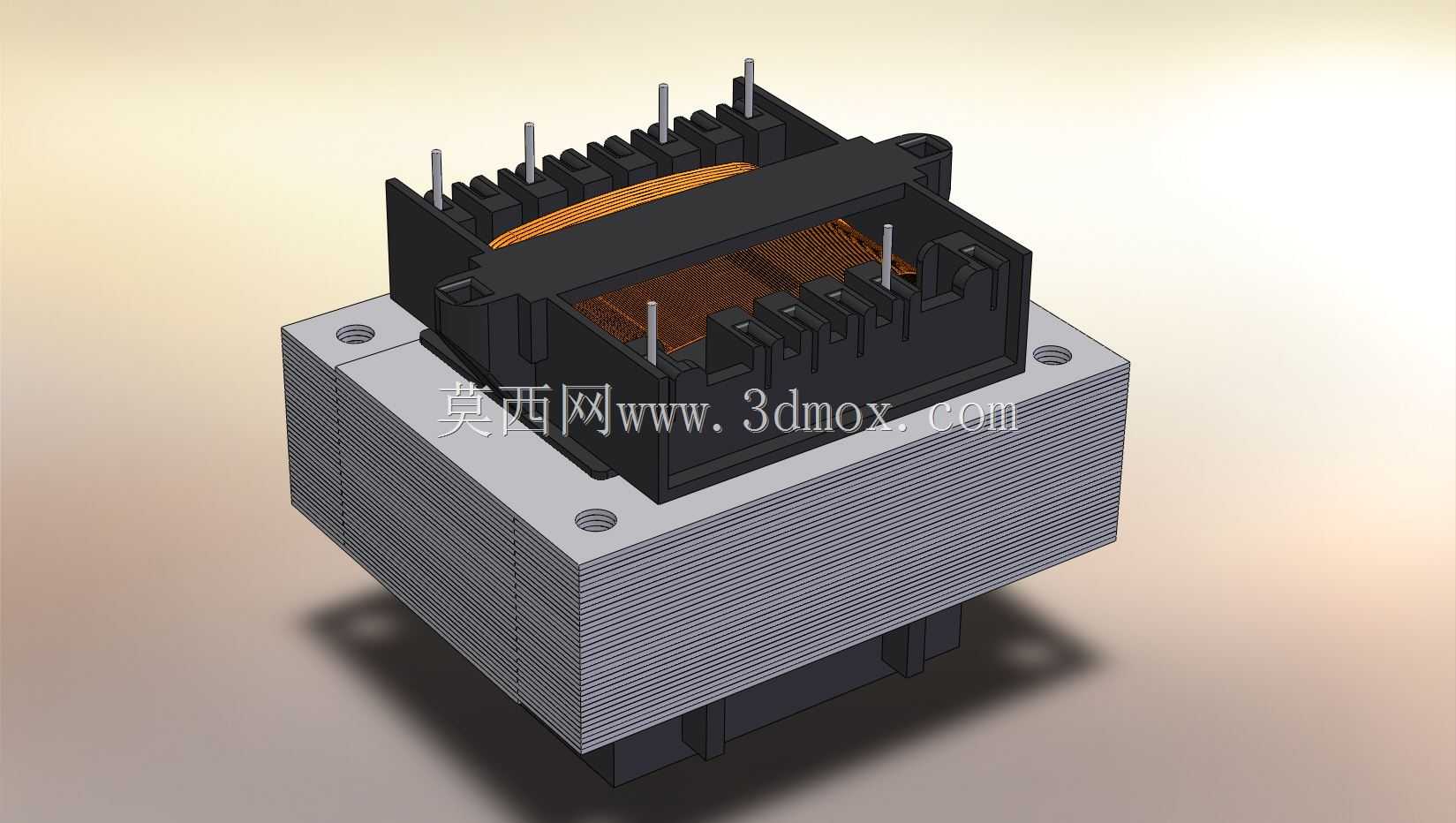

这款插针式工频电源变压器，主要面向小功率民用电子设备、工控辅助供电回路、小型家电控制板等场景设计，核心作用是将市电侧的高压交流输入转换为低压交流输出，为后级整流稳压电路提供适配的交流输入源，常见应用在小型工控电源模块、桌面式电子仪器、家电控制板、音频前置放大电路等需要低压交流供电的场景中，能够在常规室内环境下长期稳定工作，为后端电路提供可靠的电气隔离与电压转换功能。从功能特性来看，该变压器采用双组独立绕组设计，可同时输出两组等压交流电源，能够满足需要对称双电源供电的电路需求，也可通过绕组串并联调整输出电压或电流参数，适配不同的供电方案；铁芯采用叠片式硅钢片结构，能够有效降低涡流损耗与磁滞损耗，提升变压器的能量转换效率，减少工作过程中的异常发热；绕组采用高强度漆包线绕制，层间设置绝缘隔离结构，输入端与输出端之间满足安规绝缘要求，可有效避免高低压侧击穿风险，保障用电安全。在设计思路上，这款变压器采用直插式安装结构，引脚采用标准间距排布，可直接对应PCB板上的安装焊盘，无需额外接线端子，能够大幅提升生产装配环节的效率，减少人工接线带来的接触不良隐患；顶部的绕组固定骨架采用耐高温绝缘工程塑料注塑成型，既能够为绕组提供可靠的机械支撑，也能实现引脚与铁芯之间的绝缘隔离，骨架上的引脚定位槽可保证绕线过程中引脚位置精度，避免插装时出现引脚偏位无法插入PCB的问题；底部硅钢片叠装结构采用卡扣式固定设计，无需额外焊接或铆接结构即可保证铁芯叠片的紧密度，减少工作过程中的电磁振动噪音。从安装边界来看，该变压器整体为方正结构，底部铁芯的安装孔位可配合螺丝实现额外的板外固定，适配不同的安装空间需求；引脚伸出长度满足常规波峰焊的工艺要求，插装后焊接可靠性高；整体外形尺寸紧凑，在同功率等级的变压器中占用PCB面积更小，能够帮助设计人员压缩产品整体体积，适配小型化电子设备的设计需求；变压器的散热依靠自身硅钢片与绕组的自然对流实现，无需额外加装散热装置，可降低整体方案的物料成本与装配复杂度，在额定负载下工作时温升控制在安规标准允许范围内，可保障长期连续工作的稳定性。
