20kV级油浸式三相配电变压器结构设计

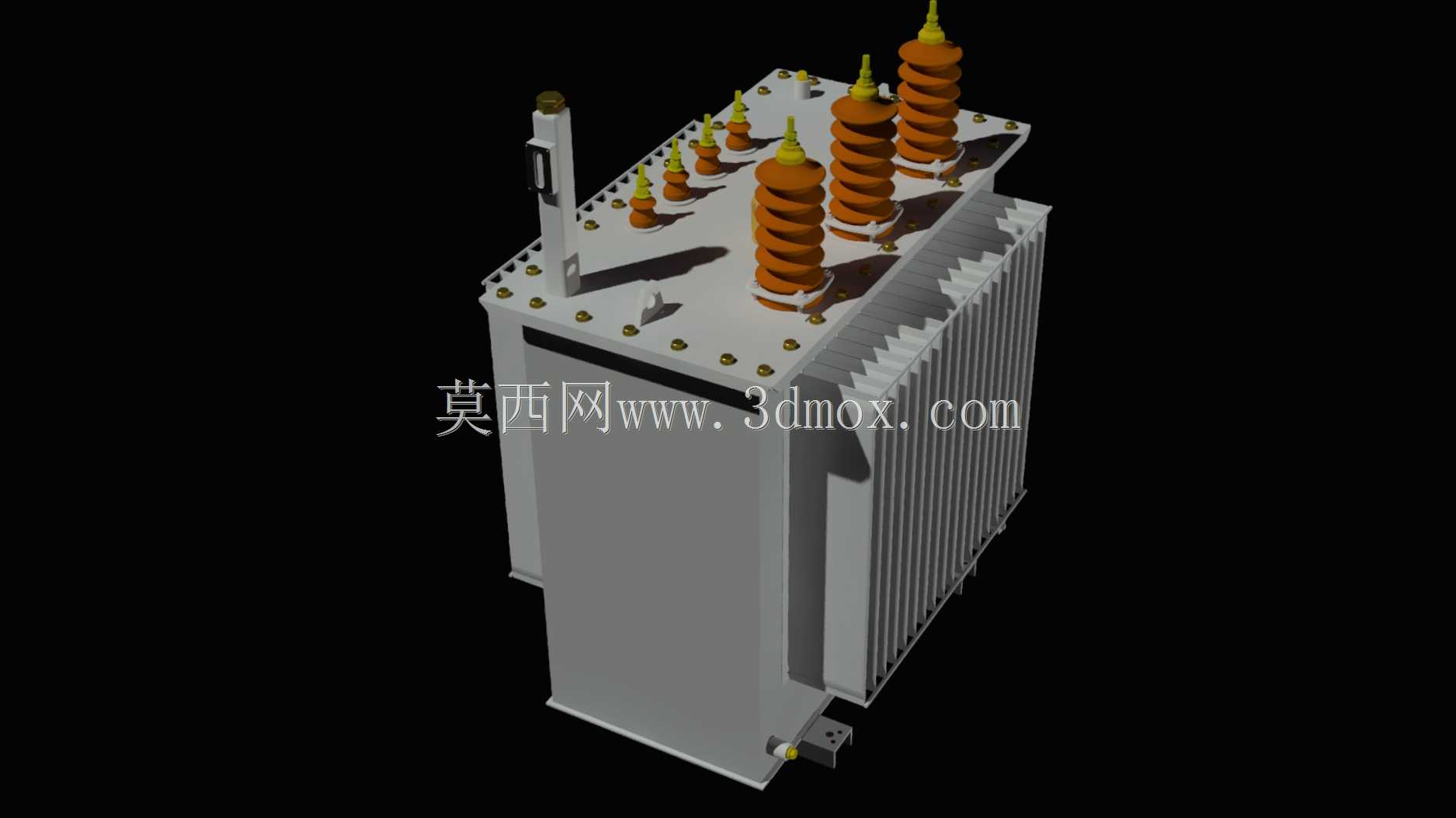

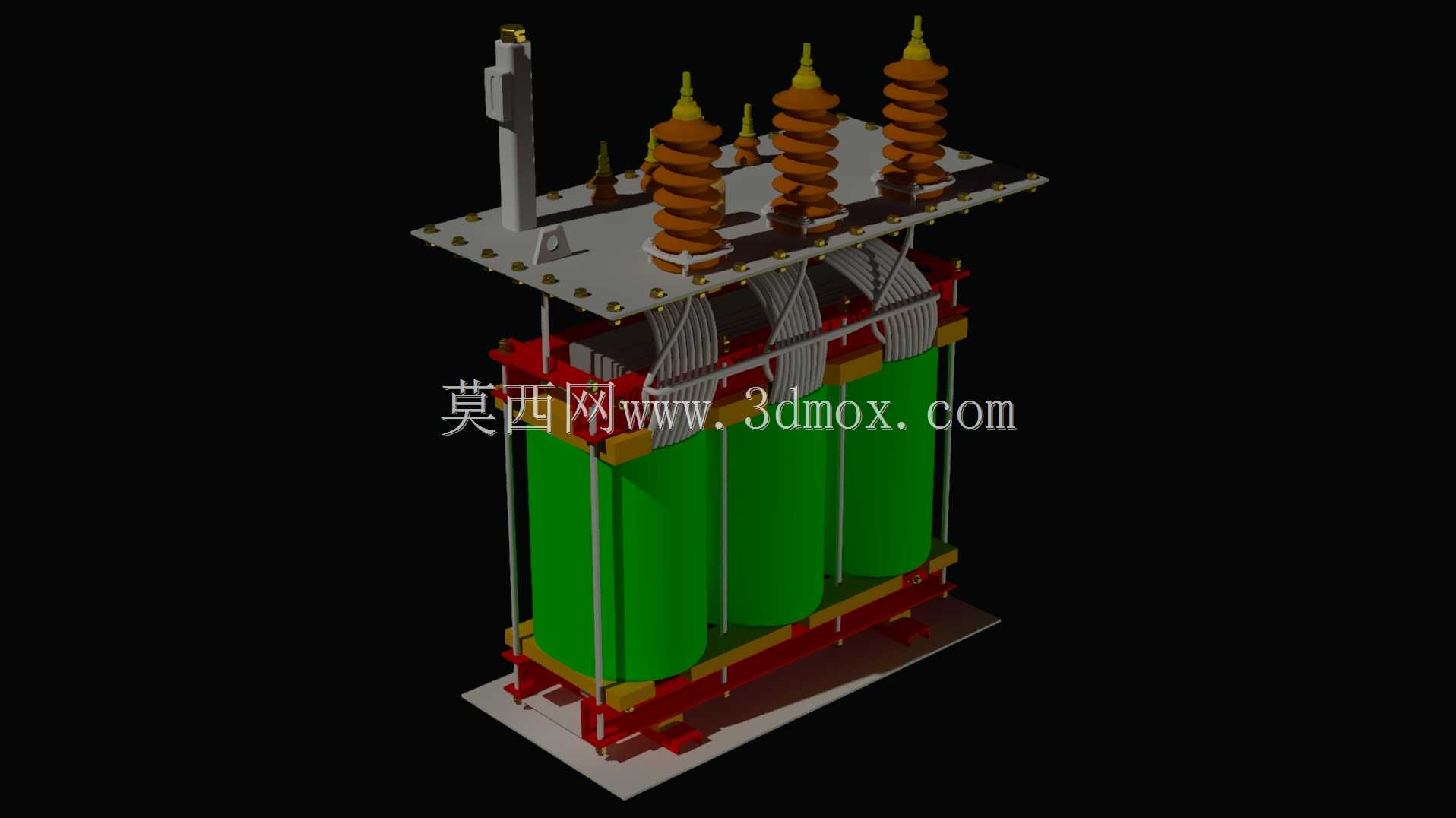

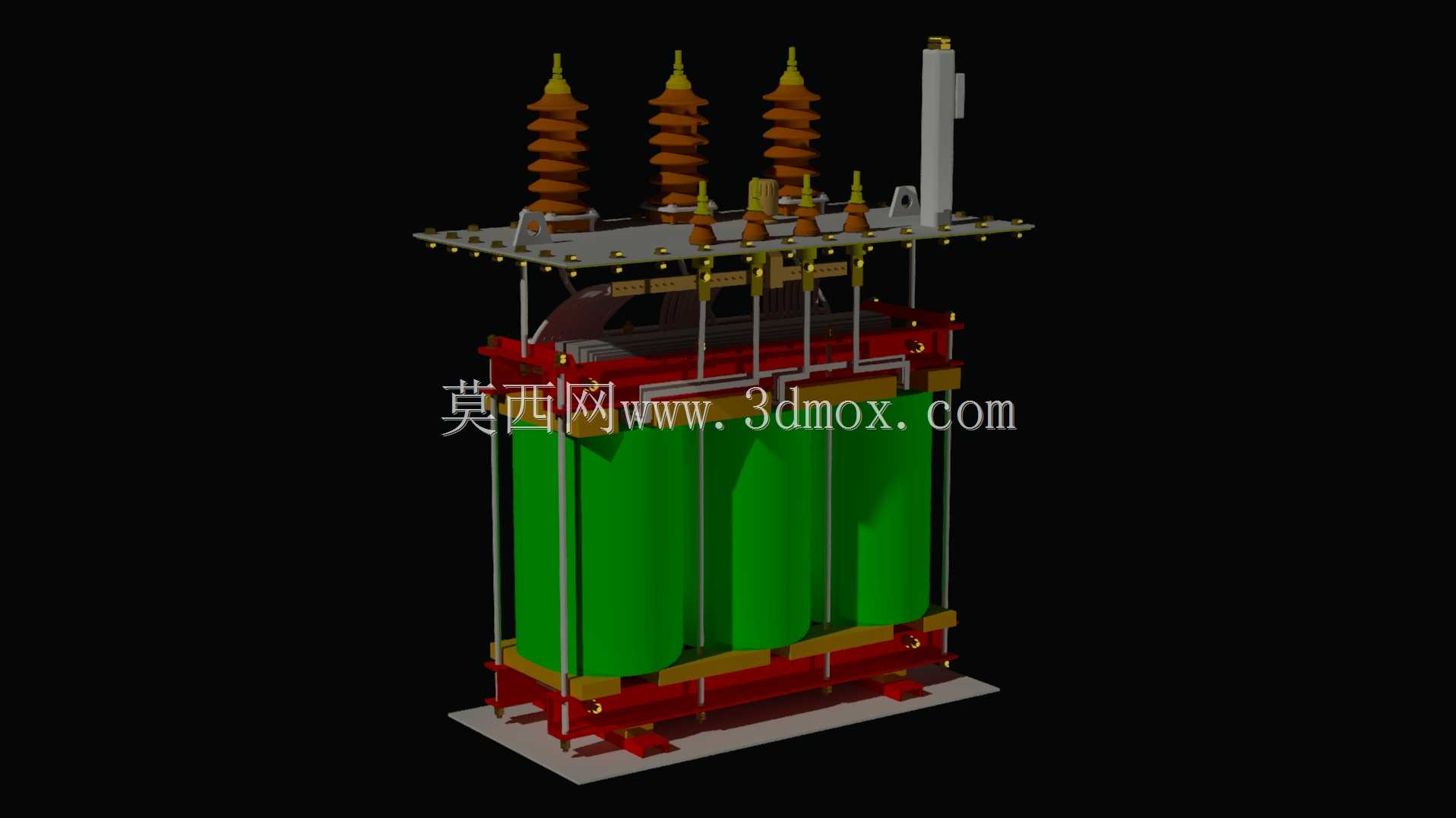

这款20/0.4kV三相油浸式配电变压器，主要应用于城乡10kV升级至20kV的中压配电网场景，覆盖工业园区集中供电、城镇商住区配电、农村电网升级改造、中小型工矿企业内部变电等核心场景，承担着将20kV高压输电网电能降压至380/220V民用与工业通用电压等级的核心功能，直接为终端用电设备提供符合标准的低压电能，是配电网末端实现电压转换、电能分配的核心电力设备。设备采用Dyn5联结组别设计，高压侧为三角形接线，能够有效抑制三次谐波传导，降低电网谐波污染，低压侧为星形带中性线接线，可同时输出380V三相动力电与220V单相照明电，适配各类混合用电场景的需求，同时该联结组别具备更好的单相负载承载能力与抗不平衡负载性能，能有效降低低压侧单相故障对高压电网的冲击影响。设计过程中优先考虑户外长期运行的可靠性，油箱采用波纹式散热结构，无需额外加装储油柜即可适配变压器油热胀冷缩的体积变化，既减少了密封渗漏点，也提升了设备的免维护周期；高压侧采用分层布置的瓷质绝缘套管，不同相套管之间预留足够的电气安全间隙，满足高海拔、潮湿、多尘等复杂户外环境的绝缘要求，低压侧套管集中布置在箱体侧方，方便现场母排连接与接线施工。箱体顶部设置有油位观测、压力释放、温度传感等附属结构的安装位，底部预留标准化的安装固定孔位与接地端子，整体安装边界适配常规户外变压器台架、室内变电室基础的通用安装尺寸，吊装结构设置在箱体上部承重位置，方便现场运输与吊装就位，箱体侧面的散热翅片沿长度方向均匀排布，保证自然通风条件下的散热效率，满足设备满负荷长期运行的温升控制要求。
