33/11kV高压油浸式电力变压器结构

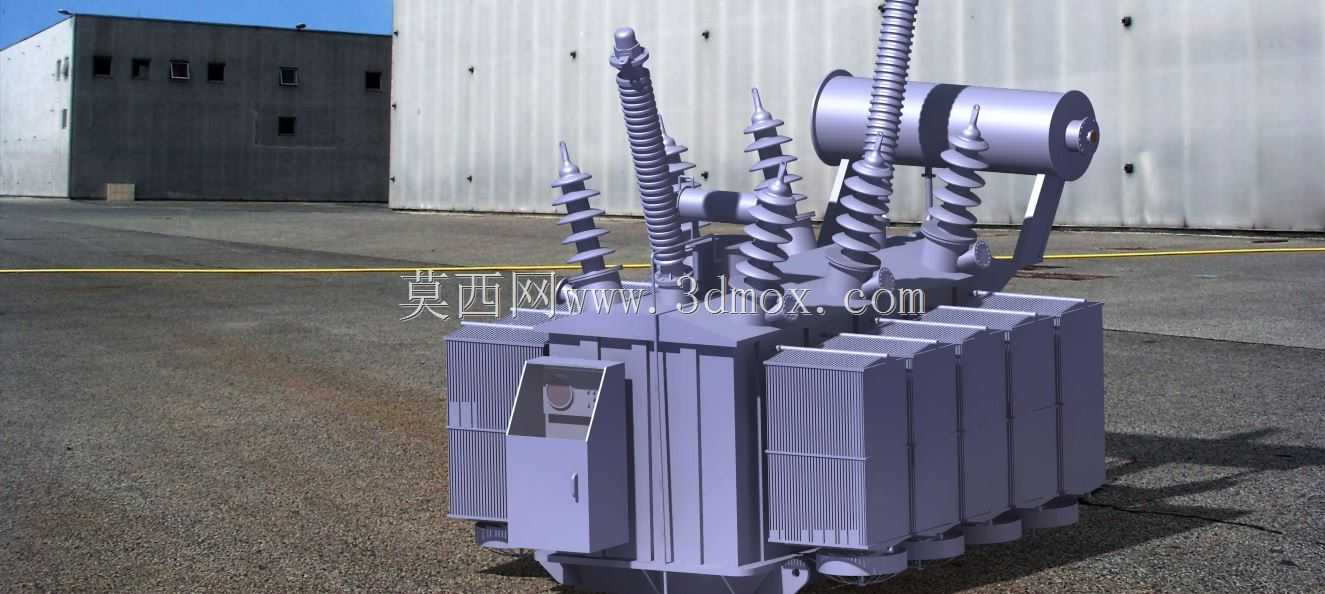

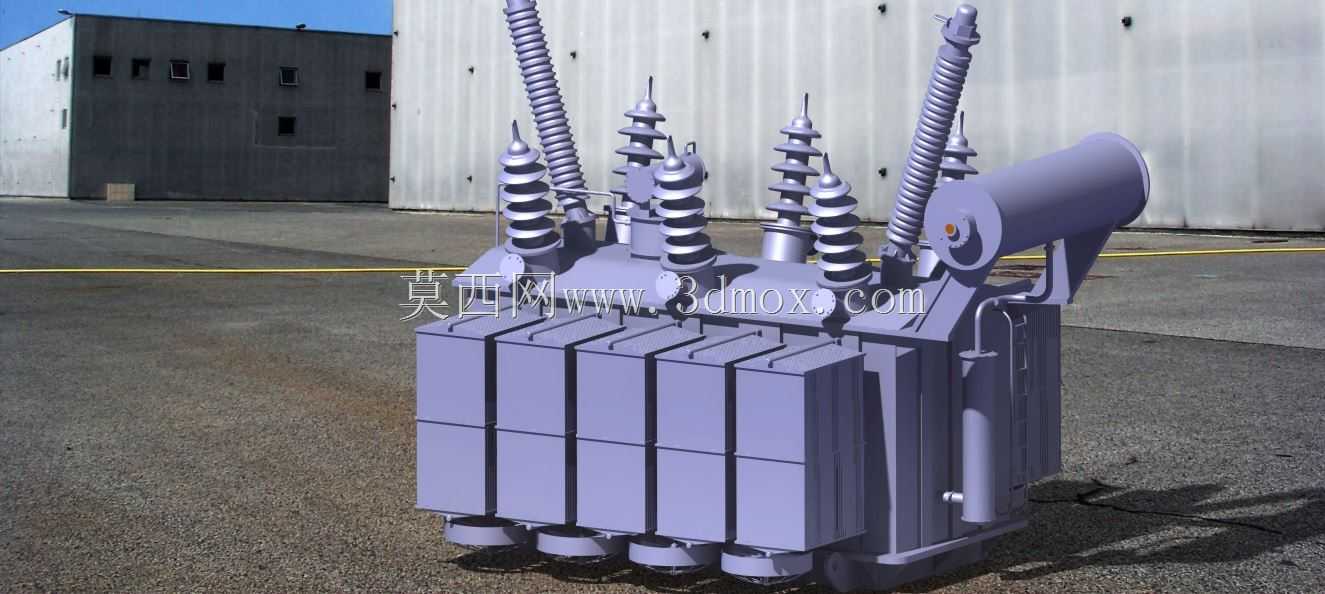

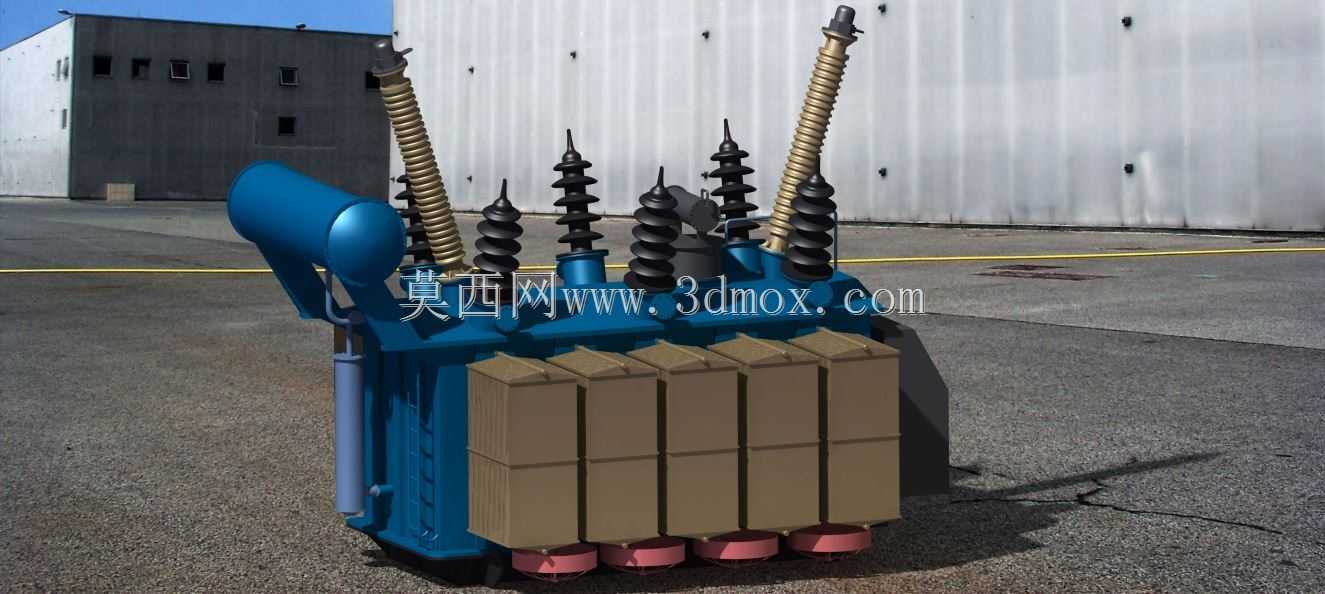

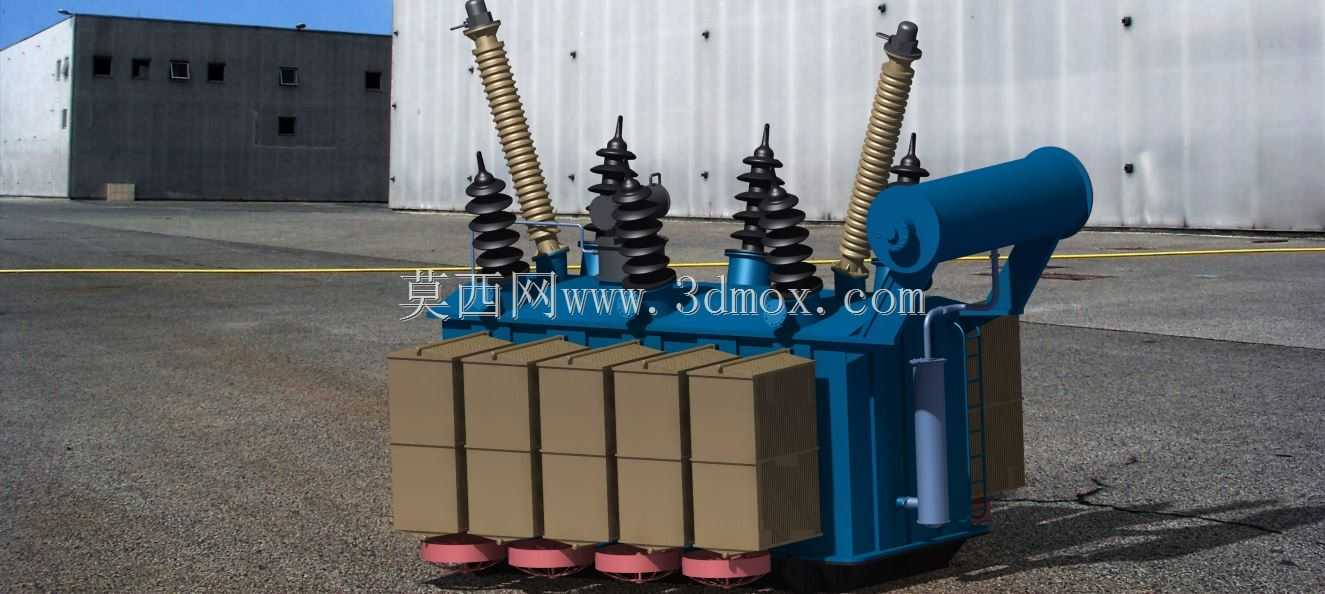

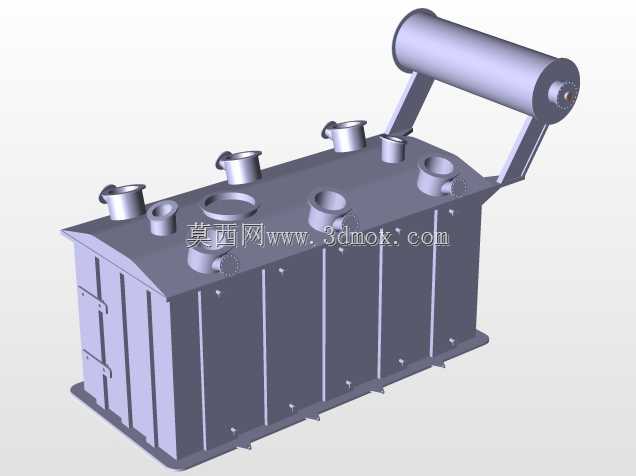

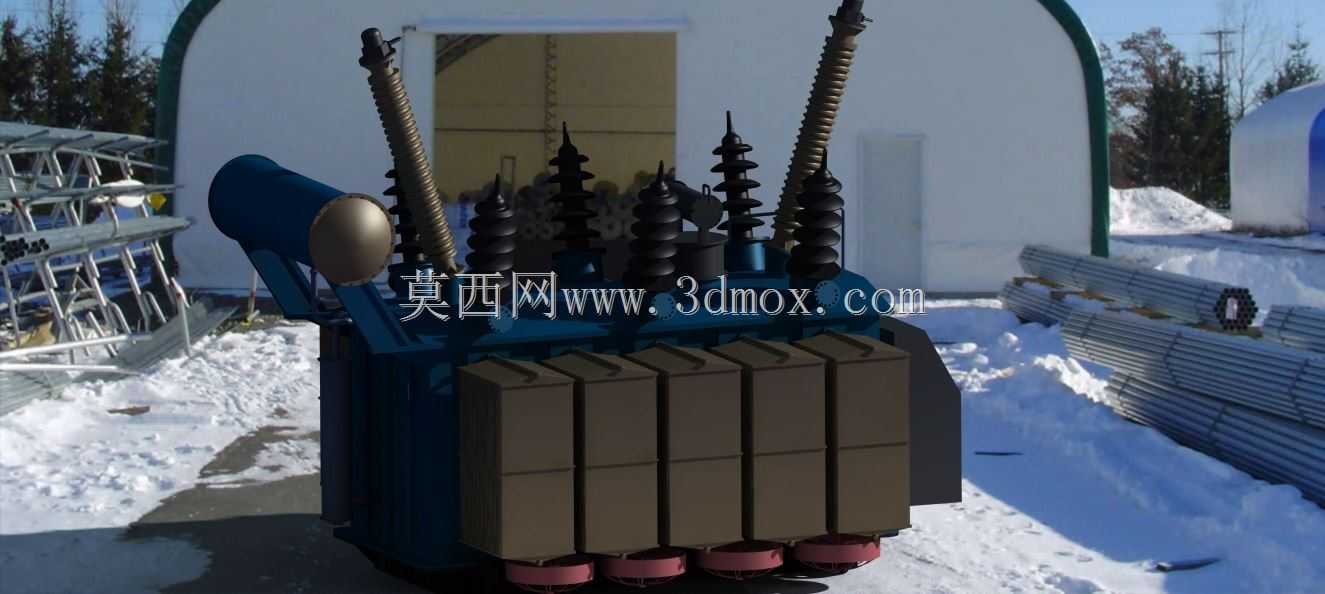

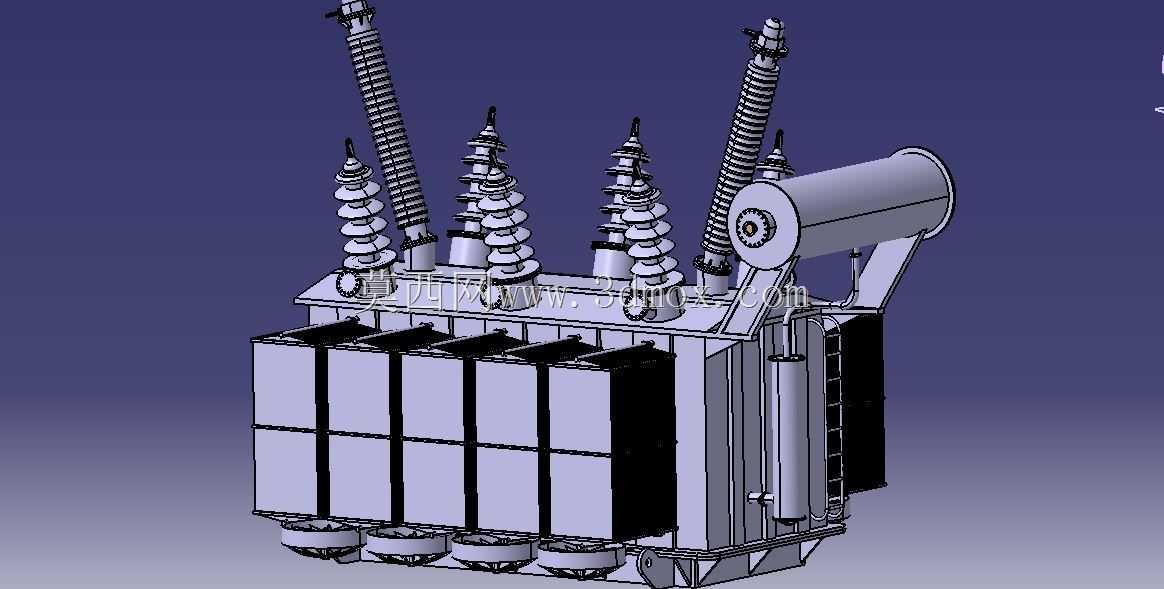

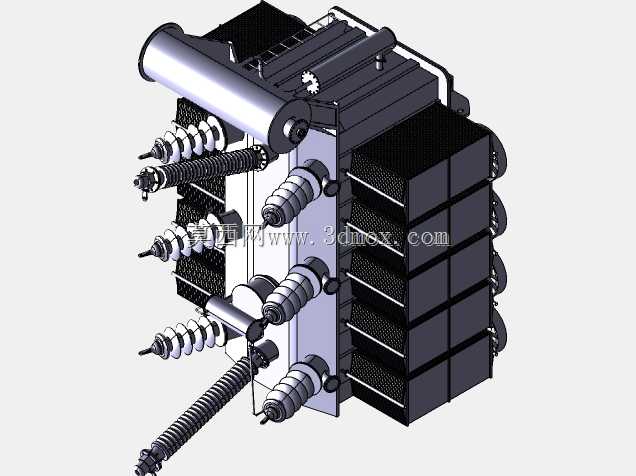

这款33/11kV电力变压器主要应用于城乡电网输配电环节、工矿企业内部供电系统以及中小型变电站的电压转换场景，承担着将33kV高压输电电压转换为11kV配电电压的核心作用，是高压输配电网路中实现电压等级匹配、降低输电损耗、保障电能稳定配送的关键电力设备，能够为下游配电线路、工业用电负荷提供稳定可靠的电压输出，适配户外露天安装的长期运行工况。设备采用油浸式自冷结构设计，主体油箱为全密封焊接结构，内部填充绝缘变压器油，既作为绕组与铁芯的绝缘介质，也通过油的自然对流循环带走设备运行产生的热量，油箱侧面配置的圆柱形储油柜能够补偿变压器油因温度变化产生的体积胀缩，避免油箱内部出现负压或油位异常波动，同时减少变压器油与空气的接触面积，延缓油质老化速度。油箱顶部错落布置多组绝缘套管，其中两组长尺寸高压套管适配33kV侧的高电压绝缘需求，多组短尺寸低压套管对应11kV侧的出线连接，所有套管采用瓷质绝缘结构，表面设计多道伞裙结构来增加爬电距离，满足户外雨雾、污秽环境下的绝缘性能要求，套管底部与油箱内部绕组的引出端可靠连接，实现高压回路与接地油箱的绝缘隔离。油箱侧面排布的多组散热翅片紧贴油箱外壁，通过增大与空气的接触面积提升散热效率，保障设备在额定负载下的温升控制在绝缘材料允许范围内，避免长期过热导致绝缘老化加速。设计过程中首先依据额定容量下的电流密度参数完成一二次侧绕组导线的选型计算，确定绕组的线径、匝数与排布方式，铁芯采用高导磁硅钢片叠压结构，通过优化叠片接缝形式降低空载损耗与空载电流，绕组与铁芯之间设置多层绝缘屏障，保障不同电位部件之间的绝缘强度。设备整体结构充分考虑户外安装的边界要求，底部预留标准化安装固定位，适配常规变电站的设备基础安装尺寸，顶部套管的排布间距满足高压带电部分的安全净距要求，整体外形尺寸兼顾运输便利性与现场安装的操作空间，设备外部所有金属构件均做防腐防锈处理，能够适应户外日晒雨淋、温差变化的长期运行环境，保障设备长达数十年的服役周期内稳定运行，为输配电网络提供可靠的电压转换支撑。
