剖视结构单级圆柱齿轮传动箱

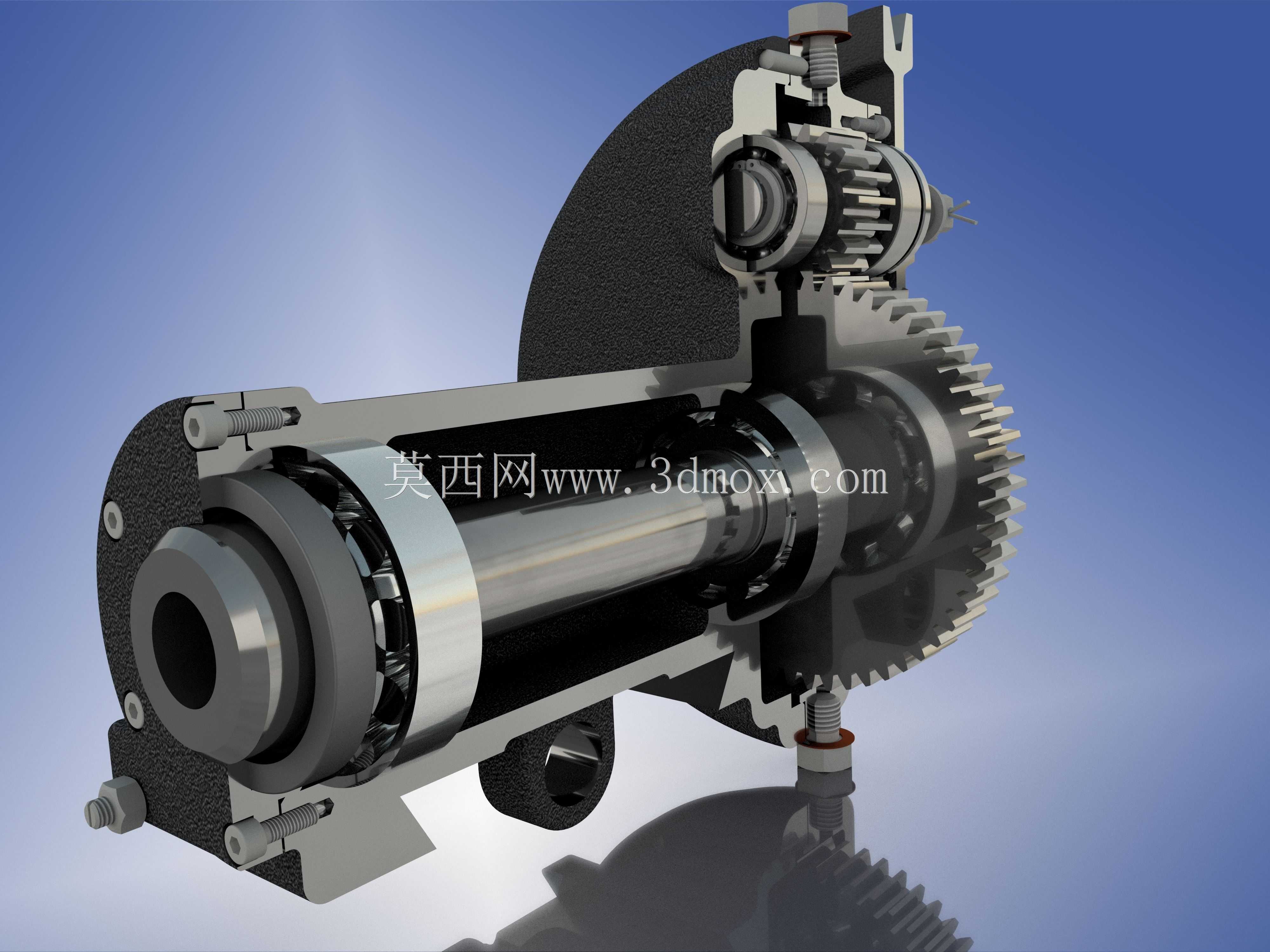

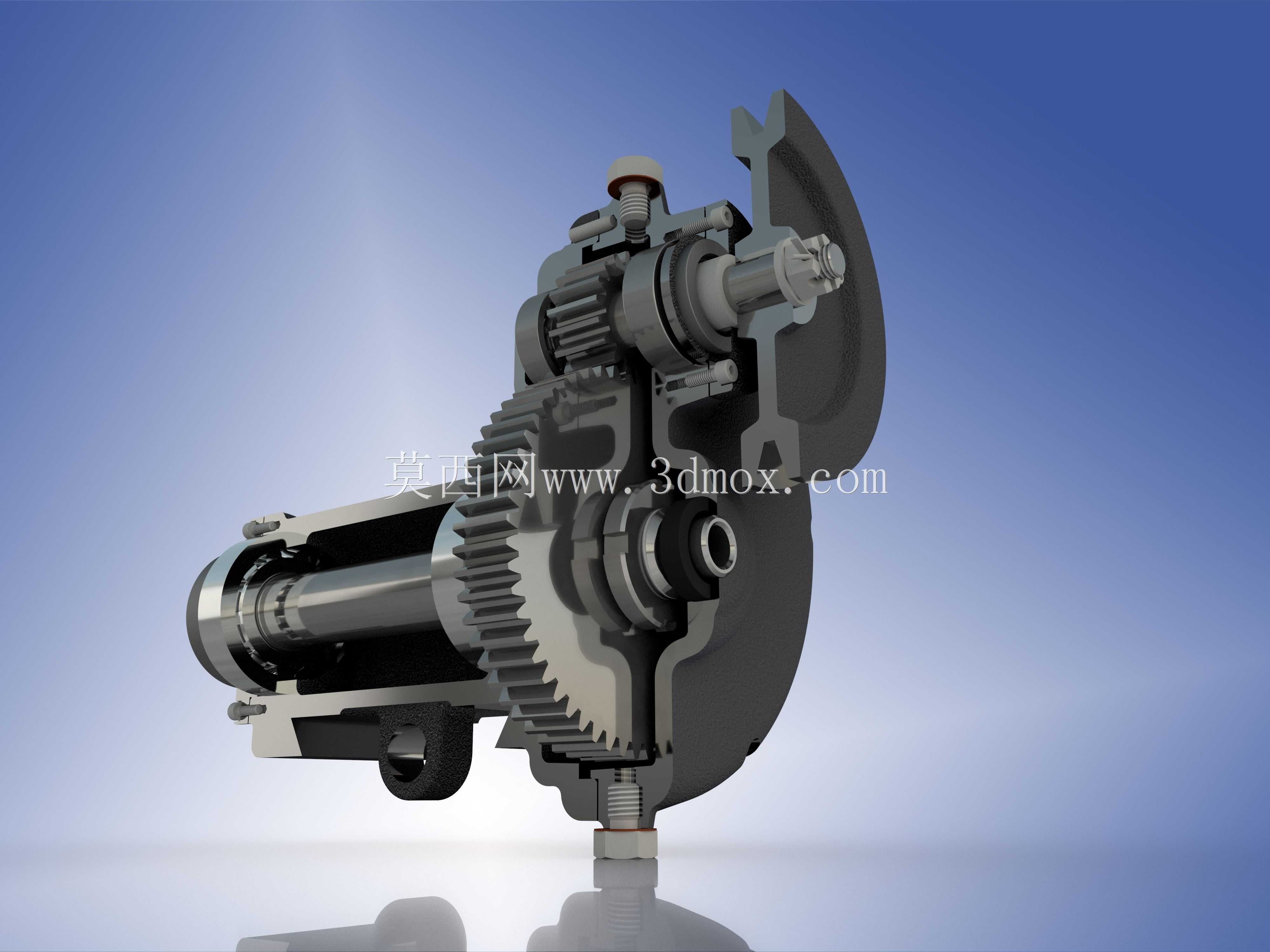

这款齿轮传动箱是工业动力传输场景中应用极为广泛的核心部件，常见于中小型输送设备、轻工生产流水线、小型农机配套以及非标自动化设备的动力转换环节，主要承担输入动力的转速匹配与扭矩放大功能，能够将原动机输出的高转速低扭矩动力，通过齿轮副的啮合传动转换为适配作业端需求的低转速高扭矩输出，保障作业端设备运行在合理的转速与负载区间内。从结构设计来看，这款齿轮箱采用单级圆柱直齿轮啮合传动方案，整体为剖视展示的结构形态，可清晰观察到内部的传动逻辑：输入轴与输出轴呈平行布置，轴体两端配套有滚动轴承作为旋转支撑，轴承外侧设置有端盖与密封组件，既可以对轴承外圈进行轴向定位，也能阻挡箱体外部的粉尘、水汽侵入内部，同时避免箱体内的润滑介质出现渗漏。箱体采用分体式拼接结构，结合面经过精密加工保证装配密封性，箱体上预留有标准的安装固定孔位，可适配不同安装基面的固定需求，输入、输出轴端的轴伸尺寸符合通用传动配套标准，能够直接对接标准规格的联轴器、带轮等传动连接件，无需额外定制转接部件。在设计思路上，这款齿轮箱优先兼顾了传动效率与维护便捷性，直齿轮的啮合传动没有轴向分力，轴承仅需承受径向载荷，既降低了轴承的选型成本，也减少了运行过程中的额外功率损耗，传动效率可保持在较高水平；箱体侧面预留有油位观察与换油接口，日常维护时无需完全拆解箱体即可完成润滑介质的更换与内部状态检查。从安装边界来看，这款齿轮箱的整体外形紧凑，轴向与径向尺寸都经过优化，不会占用过多的设备安装空间，安装孔位的中心距、轴伸的中心高度都匹配常规小型传动设备的安装标准，可直接替换同规格的老旧齿轮箱部件，无需对原有设备的安装基座进行大规模改造。齿轮的齿部经过参数优化，啮合重合度合理，运行过程中传动平稳、噪音控制表现优异，能够适配长时间连续运转的作业场景，可在常规工业环境下稳定承担动力传输任务，为配套设备的平稳运行提供可靠的传动保障。
