循环往复式箱料垂直输送升降设备

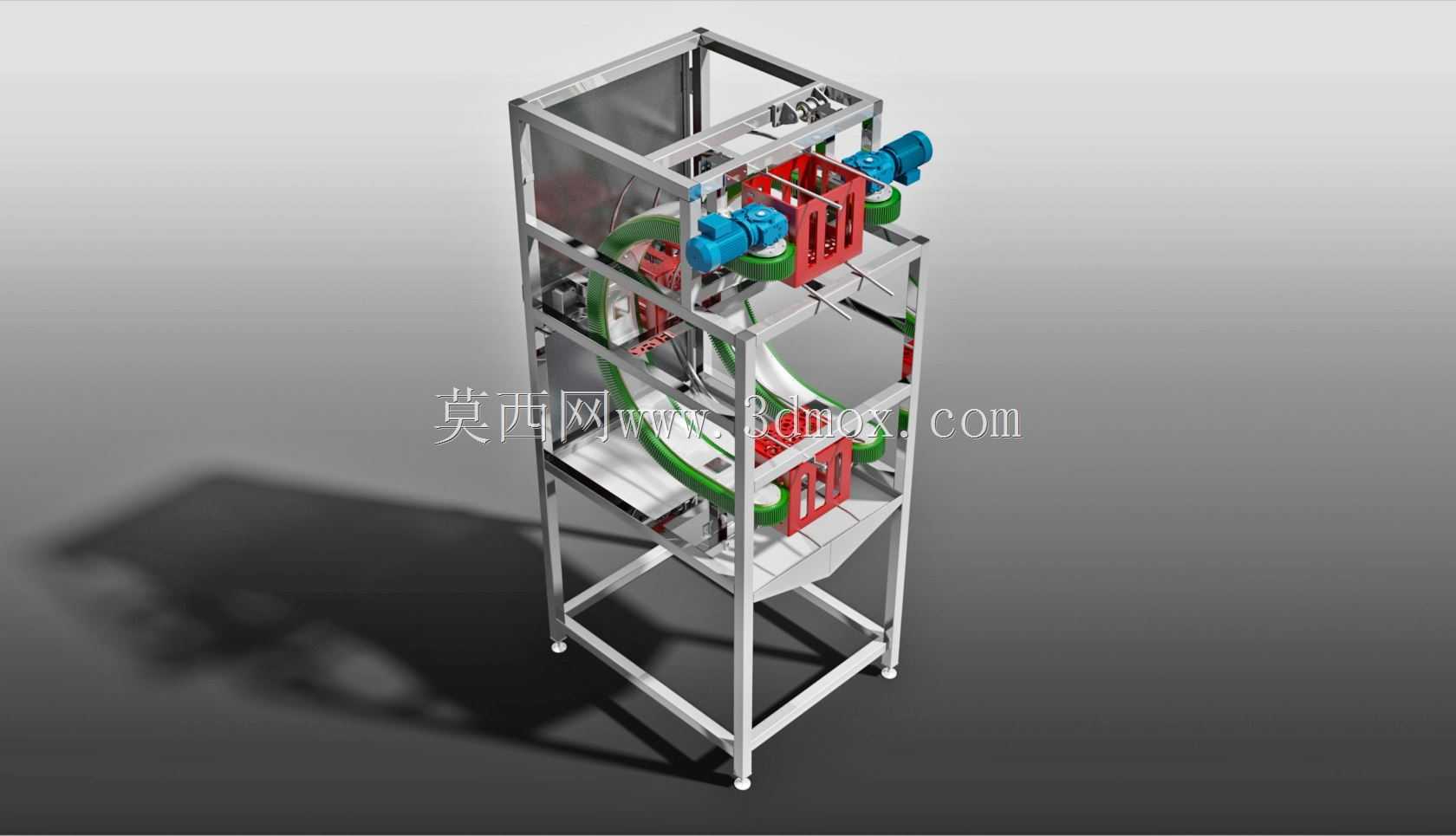

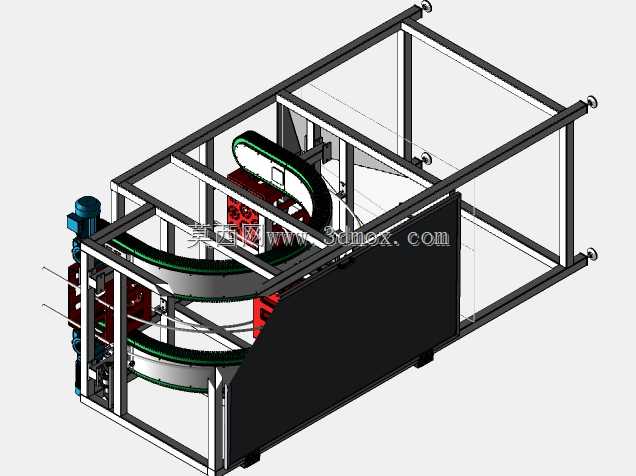

该款垂直升降输送设备主要面向生产制造车间、电商仓储分拣中心、包装加工产线等场景的箱装物料垂直转运需求，可实现不同楼层、不同高度工位之间的箱体类货物连续输送，解决传统货梯间歇式作业效率低、人工搬运堆叠劳动强度大的痛点，能够无缝衔接平面输送线，完成物料从低位到高位或高位到低位的自动化流转，适配纸箱、塑料周转箱、硬质包装货箱等多种常规箱体载具，单工位承载可覆盖常规轻工业产线的单箱重量需求，无需额外配置专职操作人员，可接入产线整体控制系统实现全流程自动化作业。设备采用立式框架式主体结构，整体为方管型材拼接的立式机架，底部配置可调式支撑脚座，可适配车间不同平整度的地面安装需求，安装时仅需预留对应垂直投影的地面空间，无需额外搭建复杂土建支撑结构，整体占地面积远小于同输送能力的倾斜式输送设备，能够有效节约车间宝贵的平面使用空间。设备核心输送结构采用循环回转式设计，两侧配置同步传动组件，搭载多组专用箱体承托托架，传动组件由驱动单元带动做闭环回转运动，托架在上升侧保持水平姿态承托箱体，运行至顶部换向区域后沿弧形导轨平稳回转至下降侧，完成箱体卸载后再沿底部弧形轨道回到上料位，实现连续不间断的输送作业，相比传统单轿厢往复式升降机，输送效率可提升数倍，能够匹配高速产线的大流量物料输送节拍。设计过程中重点考量了运行稳定性与使用安全性，传动路径上配置多组导向限位结构，避免托架运行过程中出现晃动偏移，驱动单元采用同轴双输出配置，保证两侧传动组件的运行同步性，防止托架倾斜导致物料滑落；机架外围预留了防护钣金的安装点位，实际投产时可加装透明防护围挡，既能够实时观察内部运行状态，也可避免人员意外接触运动部件引发安全隐患。设备上下两端分别设置标准输送线接驳接口，可直接对接辊筒线、皮带线等常规平面输送设备，无需额外设计定制转接结构，能够快速集成到现有物料输送系统中，托架的尺寸与间距可根据实际输送的箱体规格做适配调整，满足不同行业的个性化输送需求，整体结构模块化程度高，后期维护时仅需针对传动部件、驱动单元做定期润滑检查即可，运维难度低，可长期保持稳定的运行状态。
