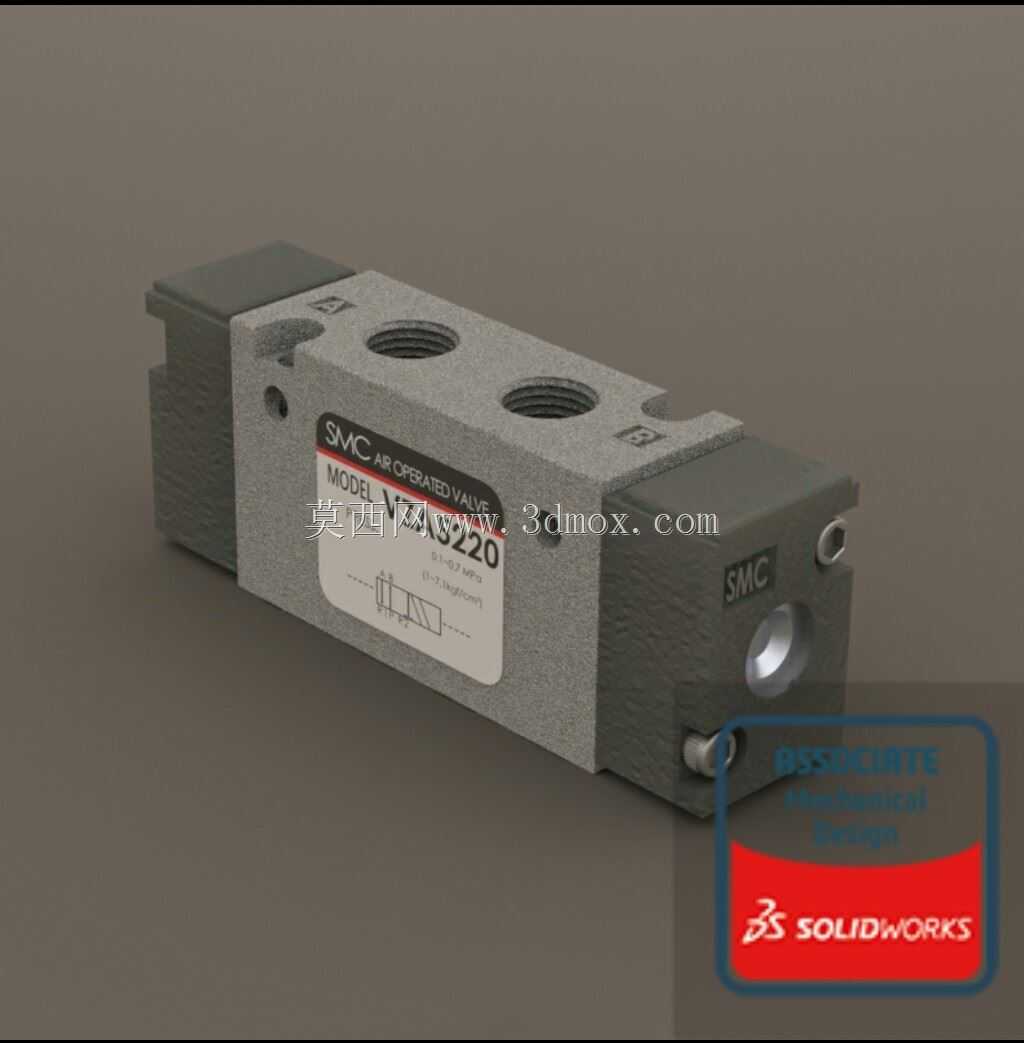

SMC型二位五通气控换向空气阀结构

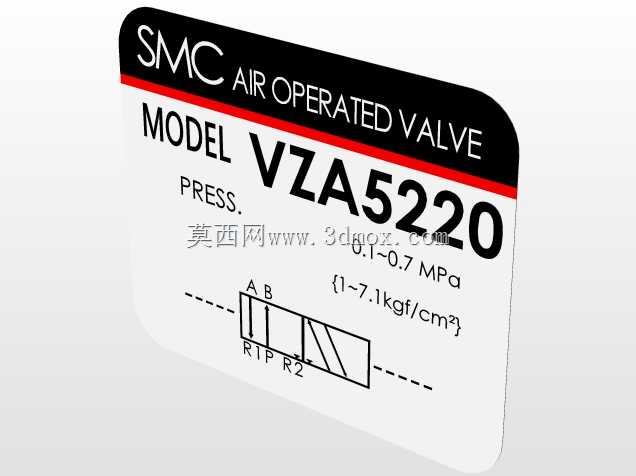

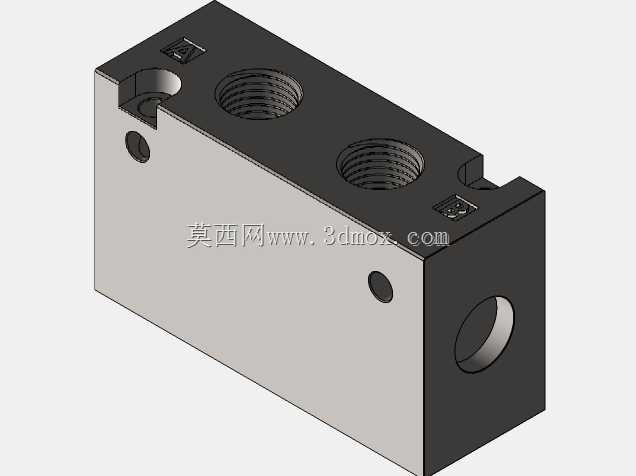

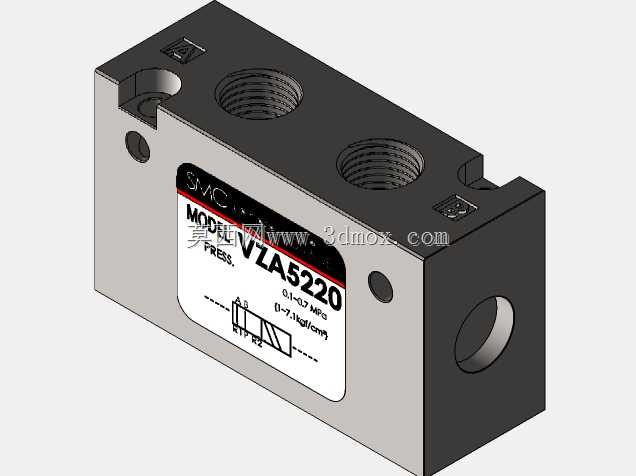

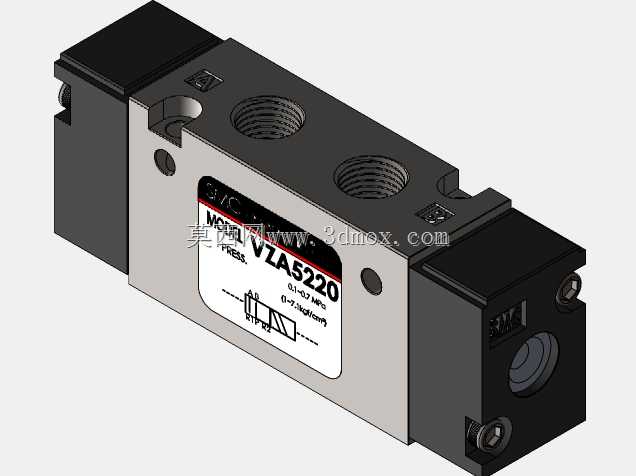

这款气控空气阀是气动控制系统里的核心控制元件，主要应用在工业自动化生产线的气动回路、包装设备的气路控制、机床气动夹具的换向驱动、轻工机械的气动执行机构管控等场景，承担着压缩空气流向切换的核心作用，能够通过气控信号驱动阀芯移位，改变压缩空气的流通路径，从而控制气缸、气动马达等终端执行元件完成伸出、缩回、停止等动作，是气动系统里实现逻辑控制、动作切换的关键部件。从功能特性来看，这款气控阀采用二位五通的通路设计，具备一个进气口、两个工作出气口、两个排气口，能够满足双作用气缸的双向驱动需求，无需额外加装气路转换接头即可完成标准气动回路的搭建；阀体采用硬质铝合金压铸成型，表面做了氧化耐磨处理，能够长期在含微量油雾的压缩空气环境下工作，抗腐蚀、耐磨损，适配常规工业车间的气源工况，阀芯采用精密研磨的密封结构，换向响应速度快，内部泄漏量极低，能够保证气路压力稳定，避免气源无功损耗。在设计思路上，这款阀采用气控驱动模式，无需接入电源，完全依靠气路压力信号完成换向动作，适合在防爆、高电磁干扰、潮湿等不适合布置电气元件的工况下使用；阀体两侧设置了标准的气控信号输入口，可适配不同管径的气控信号管，安装时可根据现场布线需求选择左侧或右侧接入控制气路，阀体上的两个主安装孔采用沉孔设计，可直接通过螺栓固定在设备安装面板或阀组底座上，主气路口采用内螺纹设计，符合通用气动管路的连接标准，无需定制转接头即可完成管路对接。从外形尺寸与安装边界来看，这款阀整体为长方体结构，主体宽度适配常规阀组的安装间距，阀体高度预留了足够的管路接线空间，安装时只需保证阀体两侧预留不小于20mm的空间用于气控管连接，上下方向预留不小于30mm的空间用于主气管的插拔与固定，即可完成稳定安装；阀体表面的标识清晰标注了各气口的功能与通径，安装时可快速识别对应接口，避免接错气路导致设备动作异常，整体结构紧凑，既可以单独安装在设备气路分支上，也可以多片组装成阀岛，集中管控多组气动执行元件，适配不同规模的气动控制系统需求。
