黄铜内螺纹手动截止阀结构设计

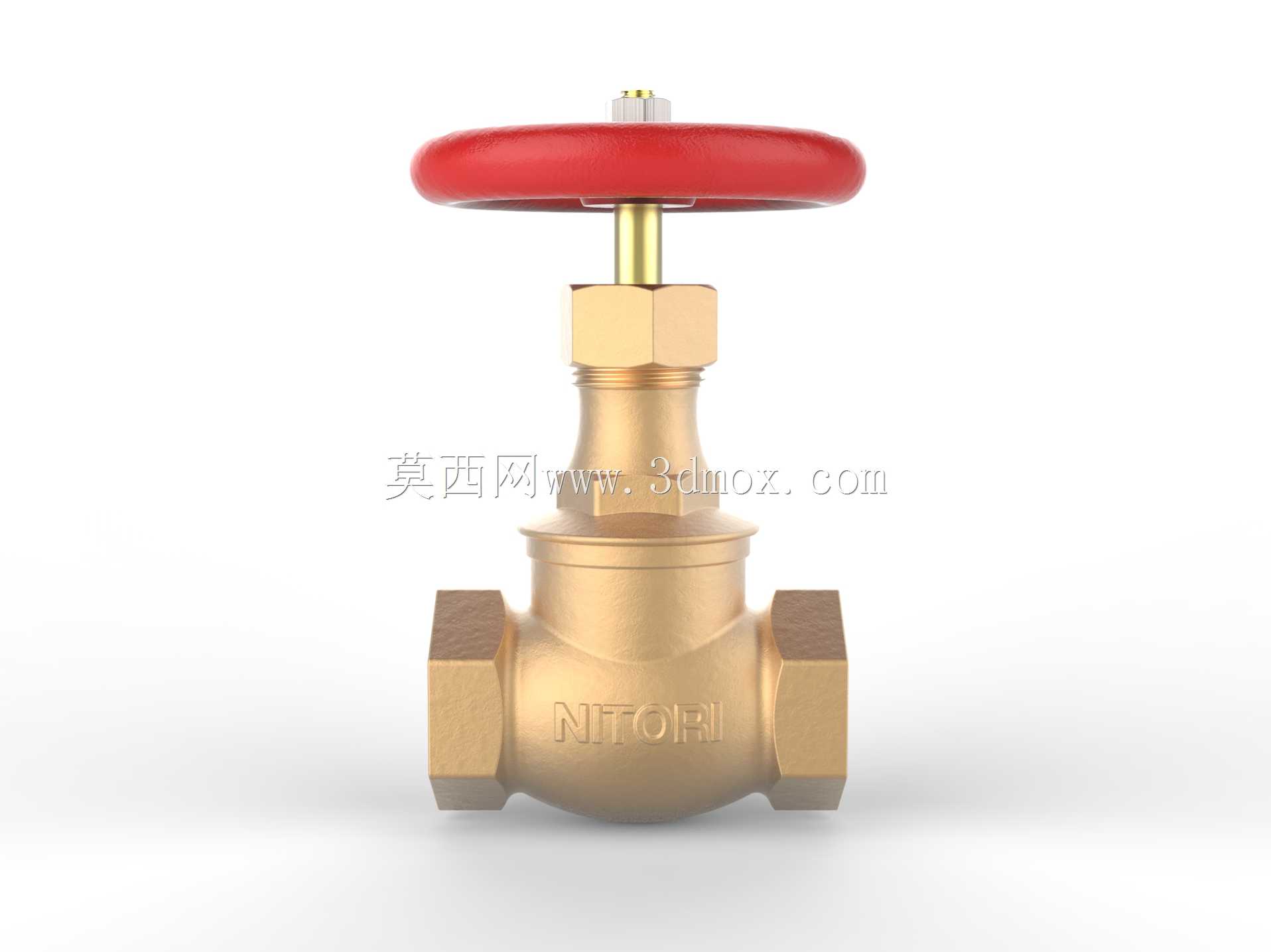

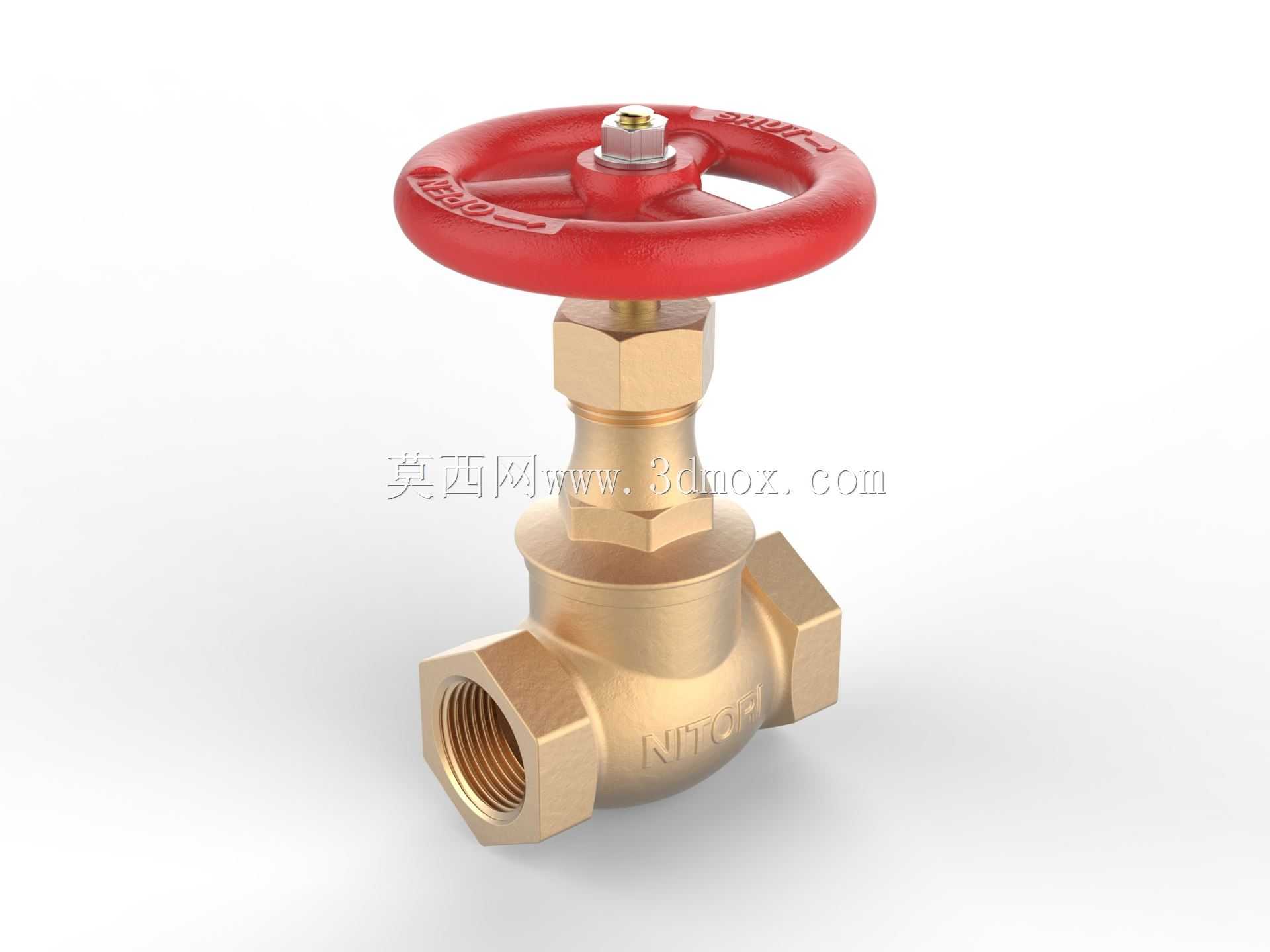

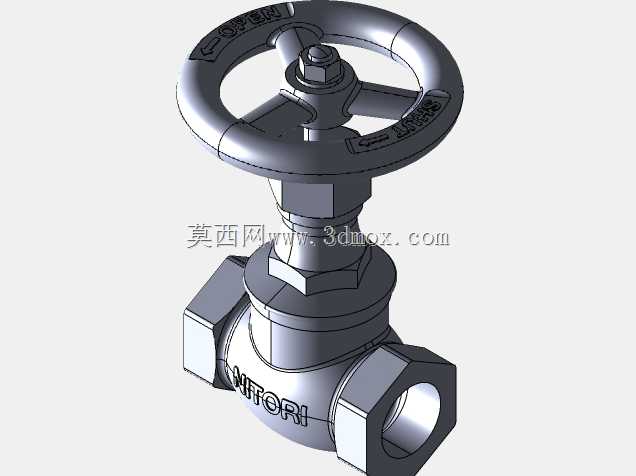

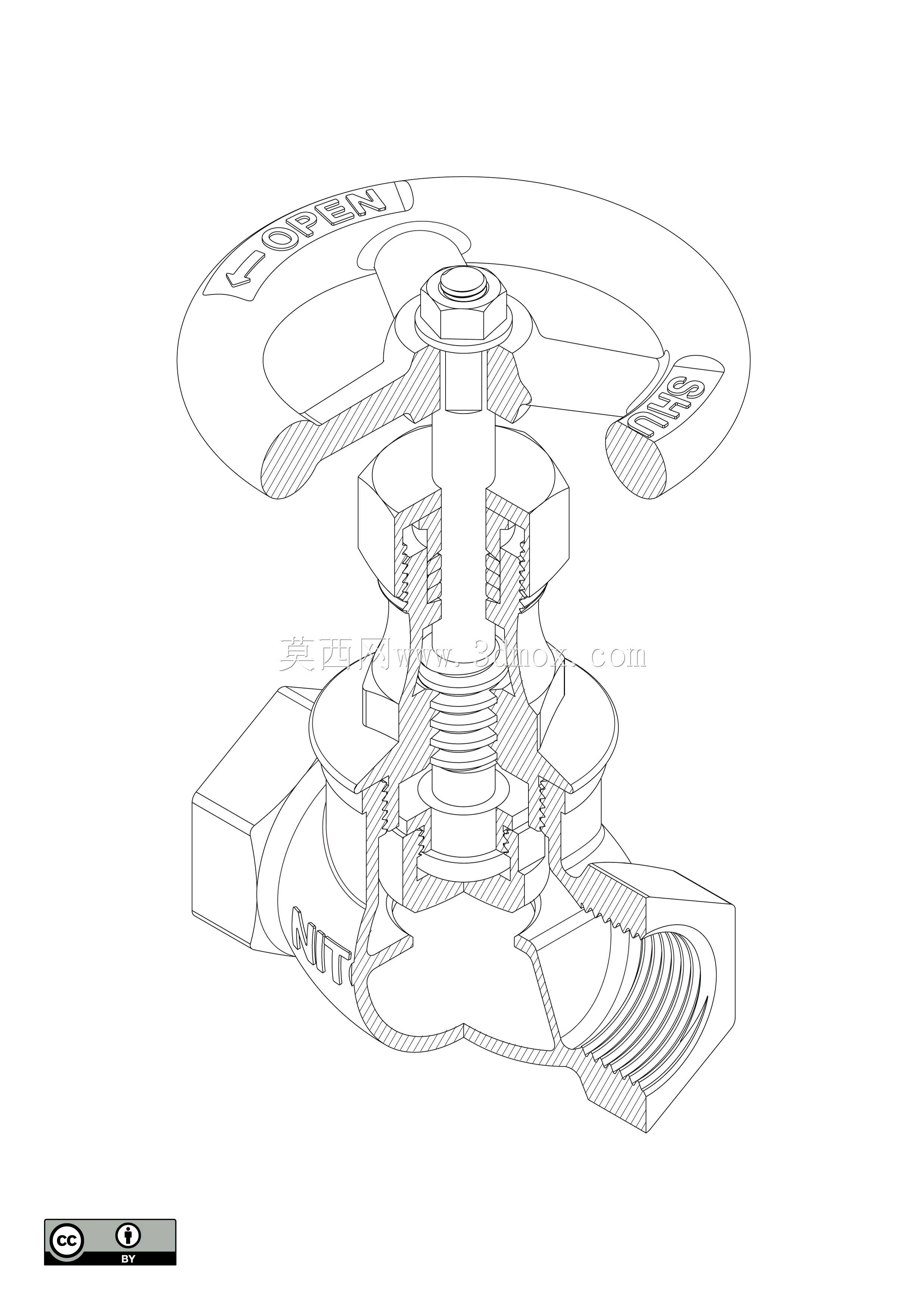

这款黄铜材质的手动截止阀，主要面向民用给排水、小型暖通空调、低压流体输送管路系统设计，可广泛应用于家装水路改造、小型工业循环水支路、消防喷淋支管、燃气入户支路等场景，承担管路介质通断控制、检修截流的核心作用，能够在系统维护、支路检修时可靠切断介质通路，避免介质泄漏影响作业安全，也可在日常运行中调节支路流量，适配不同工况下的介质输送需求。产品采用经典的手轮驱动结构，顶部配置红色冲压成型手轮，手轮表面做防滑纹理设计，操作人员无需额外工具即可徒手完成启闭操作，手轮与阀杆之间采用金属压帽锁紧固定，长期操作无松脱风险。阀体整体采用铅黄铜锻压成型，材质具备优异的抗腐蚀性能与切削加工性能，能够耐受水、低压蒸汽、非腐蚀性燃气等常见介质的长期侵蚀，阀体流道采用直通式结构设计，介质流动阻力小，阀瓣密封面采用锥面配合结构，密封比压分布均匀，关闭状态下无内漏风险，阀杆部位采用多层填料密封结构，在阀杆升降启闭过程中可有效阻止介质沿阀杆间隙外漏，保障使用过程的密封性。产品两端采用标准1英寸内螺纹连接结构，螺纹规格符合通用管路连接标准，安装时无需额外焊接作业，仅需配合生料带即可与同规格外螺纹管路快速对接，安装边界适配常规家装与工业支路的安装空间，阀体六角结构设计可在安装时通过普通扳手夹持固定，避免安装过程中阀体受力变形。设计过程中充分考虑民用与低压工业场景的操作习惯，手轮操作力矩经过优化，普通操作人员无需借助加力杆即可完成全行程启闭，阀体外部做抛光钝化处理，外观整洁光亮，既具备工业产品的可靠性能，也适配明装管路的外观需求。产品最大允许工作压力适配常规低压管路系统的压力等级，可满足绝大多数民用建筑、小型工业装置的管路截流需求，结构紧凑，整体占用安装空间小，可适配狭窄管路空间的安装需求，阀杆升降行程经过精准核算，手轮旋转圈数与阀瓣开度对应关系清晰，操作人员可通过手轮旋转圈数直观判断阀门开度，实现粗略的流量调节功能，兼顾截流与简易调节的双重使用需求。
