带反向贴片LED的8x8点阵显示模组结构设计

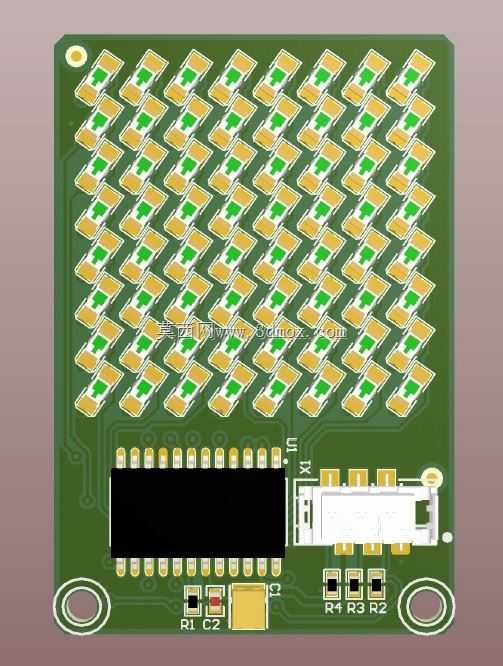

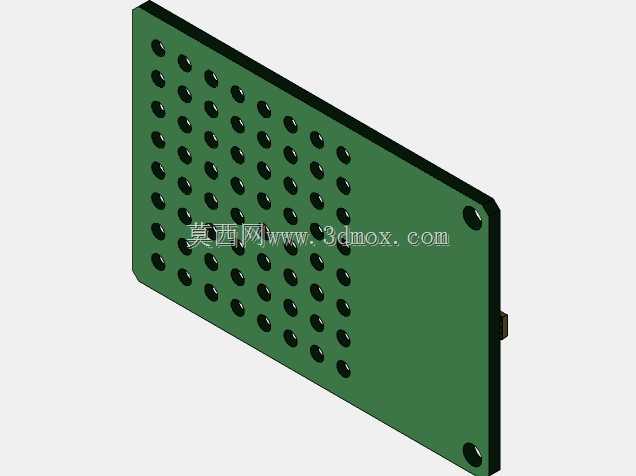

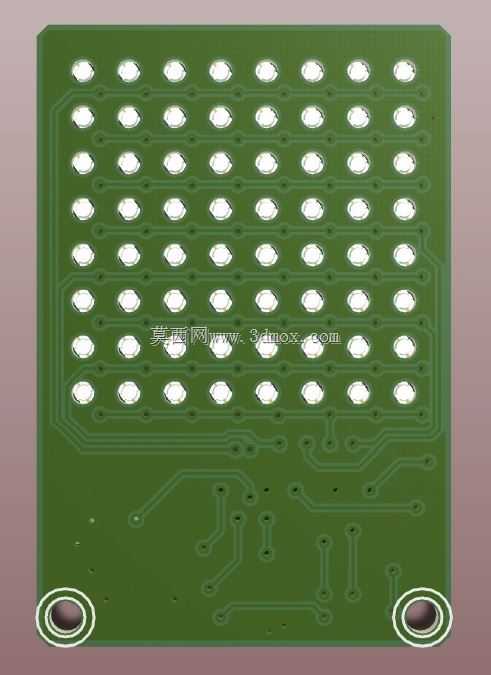

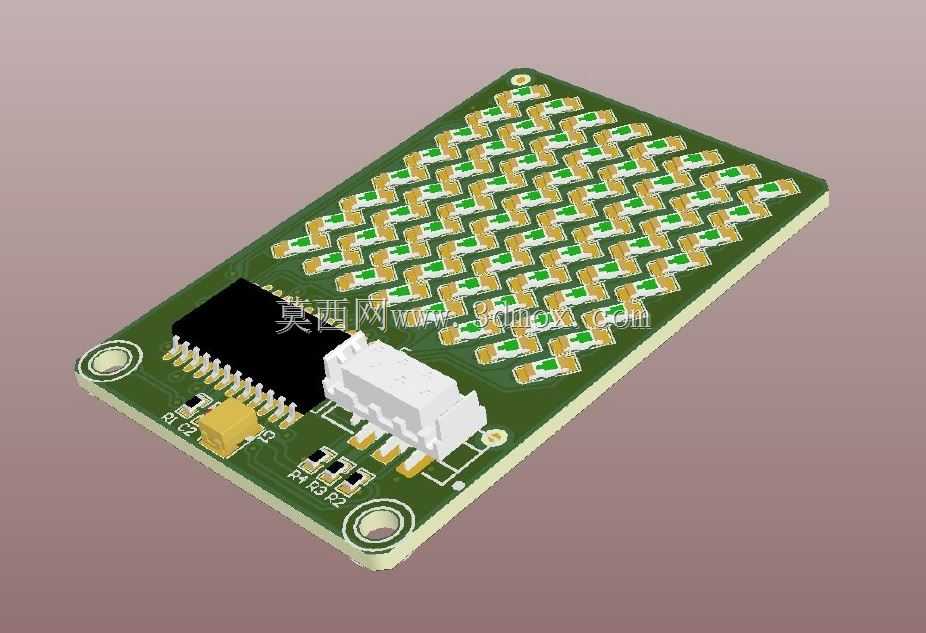

这款8x8点阵LED显示模组，是小型嵌入式显示场景中应用十分广泛的核心显示部件，常见于工业控制设备的状态提示面板、小型智能终端的信息交互界面、教学实验开发板的显示单元、消费类小家电的功能指示区域，能够实现数字、字符、简单图形以及动态滚动信息的清晰展示，在空间紧凑、对显示模块集成度要求较高的设备中，这类集成驱动的点阵模组相比分立元件搭建的显示电路，能够大幅缩减主控端的IO占用，简化整机电路的布线难度。从功能特性来看，这款模组采用反向贴片式LED作为发光单元，8行8列共64颗发光点均匀排布在PCB基板上，板载集成了专用的行列驱动IC，无需外接额外的驱动电路即可直接通过标准接口与主控单元通讯，板端预留的白色卧贴连接器能够直接对接常规的排线接插件，板上还设置了必要的限流阻容元件，保证每颗LED的发光亮度均匀一致，避免出现局部过亮或者亮度不足的问题，同时板角预留的固定安装孔，能够方便使用者通过螺丝将模组直接固定在设备壳体的内部安装位上，不需要额外设计复杂的固定支架。在设计思路上，这款模组充分考虑了小型化设备的安装空间限制，整体采用薄型PCB基板设计，所有元器件均采用贴片工艺焊接，最大限度压缩模组的整体厚度，元器件布局上将驱动IC、接插件、阻容元件全部集中排布在板边区域，避开中间的LED发光阵列区域，避免元器件高度遮挡LED的出光角度，保证正面观看时所有发光点都无遮挡、可视角度充足；电路走线设计上充分考虑了行列扫描的电流均衡性，对供电线路做了加宽处理，减少大电流点亮时的线路压降，保证整板不同位置的LED亮度偏差控制在合理范围内，同时走线避开安装孔位置，防止安装螺丝接触线路造成短路问题。从安装边界来看，这款模组整体为规整的矩形薄板结构，四个角的安装孔位置对称，安装孔中心距匹配行业通用的8x8点阵模组安装尺寸，能够直接替换同规格的传统直插式点阵模块，整体厚度控制在较低范围，适配多数薄型设备的内部安装间隙，接插件采用卧贴式设计，接线后线材不会额外增加模组的整体高度，能够在空间局促的设备腔体内顺利完成装配，使用时只需要通过连接器接入对应的供电与控制信号，即可完成点亮调试，大幅降低了终端设备的开发与装配难度。
