0.91英寸I2C接口OLED显示模组结构设计

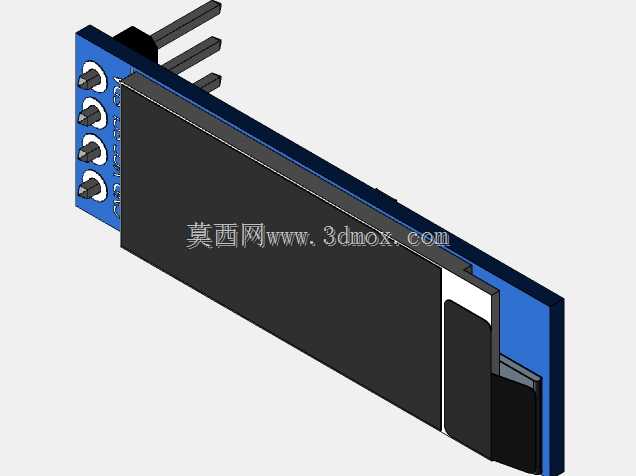

这款0.91英寸OLED显示模组是面向小型嵌入式设备开发的显示组件，在实际工业与消费电子场景中有着广泛的应用空间，常被用于手持检测设备的参数显示界面、小型工控终端的状态提示面板、可穿戴智能设备的信息输出窗口、物联网节点设备的数据展示模块，也可作为小型实验装置、开源硬件开发板的配套显示部件，替代传统段码液晶屏实现更丰富的图文显示效果。从实际用途来看，该模组依靠OLED自发光的特性，无需额外背光组件即可实现高对比度的内容显示，能够清晰呈现字符、简单图标与基础图形，满足低功耗场景下的信息交互需求，在光线昏暗的设备运维场景、低功耗便携设备场景中，相比普通LCD屏幕有着更出色的可视性与能耗表现。在功能特性设计上，这款模组采用I2C通信接口，仅需两根通信线即可完成与主控芯片的数据交互，大幅减少了对主控IO口的资源占用，适配绝大多数8位、32位微控制器的通信接口规范；屏幕分辨率为128x32，能够同时显示多行西文字符或自定义图标，满足小型设备的基础信息展示需求，同时OLED屏幕本身响应速度快，无拖影问题，在动态刷新简单参数时表现流畅。从设计思路来看，整体结构采用板屏一体化的紧凑布局，将驱动电路、连接排针与屏幕本体整合在同一块PCB基板上，尽可能压缩模组的整体体积，适配狭小的设备内部安装空间；PCB板边缘预留的4Pin直插排针采用标准2.54mm间距设计，既可以直接插装在面包板上用于开发调试，也可以通过排线焊接连接到设备主控板，兼顾开发便利性与量产装配的适配性。在外形尺寸与安装边界上，模组整体为窄长型结构，屏幕区域占据了模组正面绝大多数面积，PCB板在屏幕侧边延伸出排针连接区域，整体厚度控制在较低水平，能够嵌入到厚度有限的设备外壳内部；PCB板上未设置额外的固定孔位，实际装配时可通过背胶粘贴、排针受力支撑或者外壳卡槽限位的方式完成固定，安装方式灵活，不需要预留复杂的固定结构，进一步降低了配套设备的结构设计难度。整个模组的结构设计充分考虑了小型电子设备的空间限制与使用需求，在保证显示功能完整的前提下，做到了体积最小化、接口通用化，能够快速集成到各类小型智能设备中，缩短产品的开发周期。
