四十针通孔式带插座集成电路封装结构

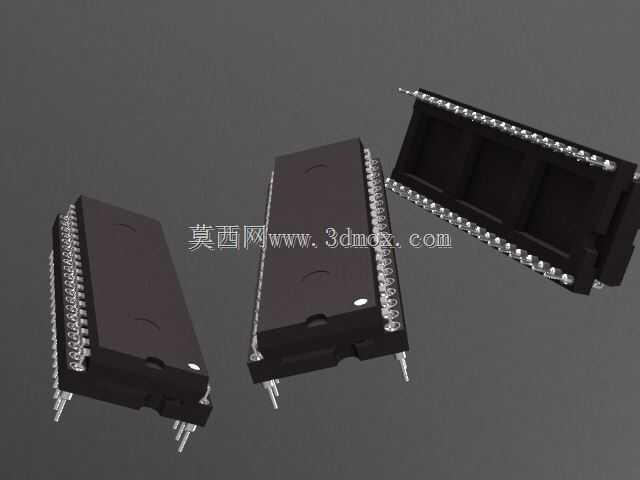

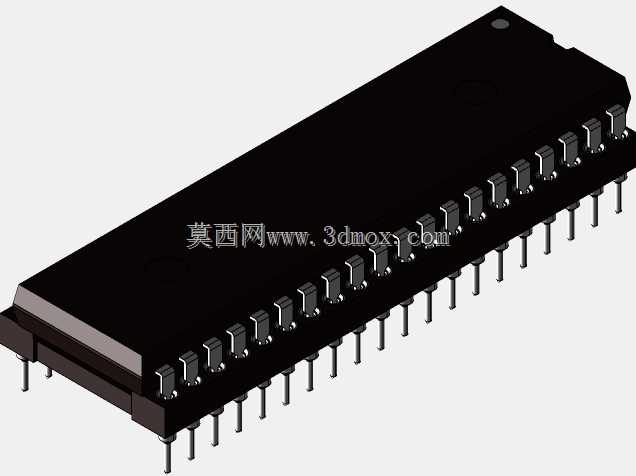

这款带插座的通孔集成电路封装结构，主要应用于工业控制板卡、老式通讯设备主板、家电控制电路板、教学实验电路板等需要频繁更换芯片、或是对芯片安装抗震性有较高要求的电子装联场景，能够在不直接焊接芯片引脚的前提下，实现集成电路与印刷电路板的可靠电气连接，既可以避免反复拆焊芯片对电路板焊盘造成的损伤，也能在芯片出现故障时快速完成器件替换，大幅降低板卡的后期维护成本。该结构采用标准40针通孔直插设计，引脚沿封装本体两侧对称排布，每侧均匀分布20根金属插针，插针采用导电性能优异的铜合金基材制作，表面做镀锡处理提升焊接可靠性与抗氧化能力，插针的直径、间距完全符合行业通用的通孔安装规范，能够适配绝大多数标准2.54mm间距的IC插座与电路板焊盘，安装时插针可直接穿过电路板对应位置的金属化通孔，配合插座的锁紧结构即可完成固定，无需额外设计定制化的安装固定结构。配套的插座采用耐高温绝缘工程塑料作为基座材质，基座内部对应每根插针的位置设置了独立的弹性接触簧片，簧片采用高弹性铍铜材质制作，能够在芯片插针插入时提供稳定的接触压力，保证长期使用过程中不会出现接触不良、信号传输中断等问题，插座基座的两侧设置了导向限位结构，能够避免芯片插反导致的电路烧毁问题，同时基座底部的定位凸点可以与电路板上的定位孔配合，在焊接插座时快速完成对位，提升批量生产时的装配效率。从设计思路来看，这款封装结构完全遵循通孔插装元器件的通用设计规范，整体外形规整无突出异形结构，封装本体的长度、宽度、高度都控制在标准DIP40封装的尺寸边界内，引脚伸出本体的长度既满足穿过插座与电路板的焊接需求，也不会因为过长导致相邻引脚在焊接时出现连锡短路问题，本体表面设置的定位凹点与极性标识，能够帮助装配人员快速识别芯片的安装方向，避免装反带来的器件损坏。在实际使用场景中，这类带插座的封装结构尤其适合小批量试制的电路板产品，工程师可以在调试阶段反复更换不同参数的芯片完成性能测试，不会损伤电路板本身，同时在一些震动较强的工业设备场景中，插座的弹性连接结构也能缓冲震动对芯片引脚的应力，避免引脚断裂导致的设备故障，相比直接焊接芯片的安装方式，带插座的设计在可维护性、抗震性上都有明显优势，能够覆盖从消费电子维修到工业设备维护的多类装联需求。
