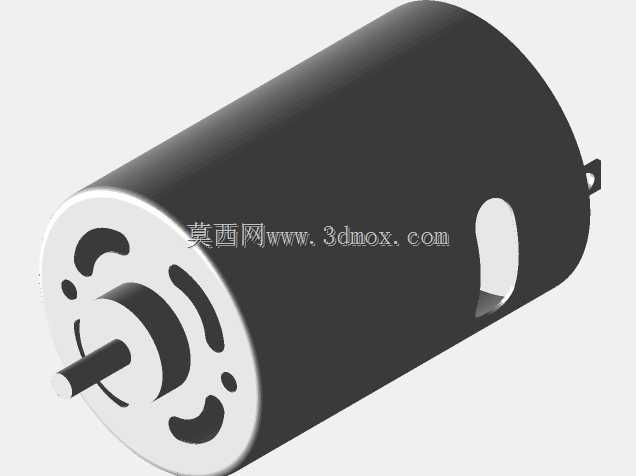

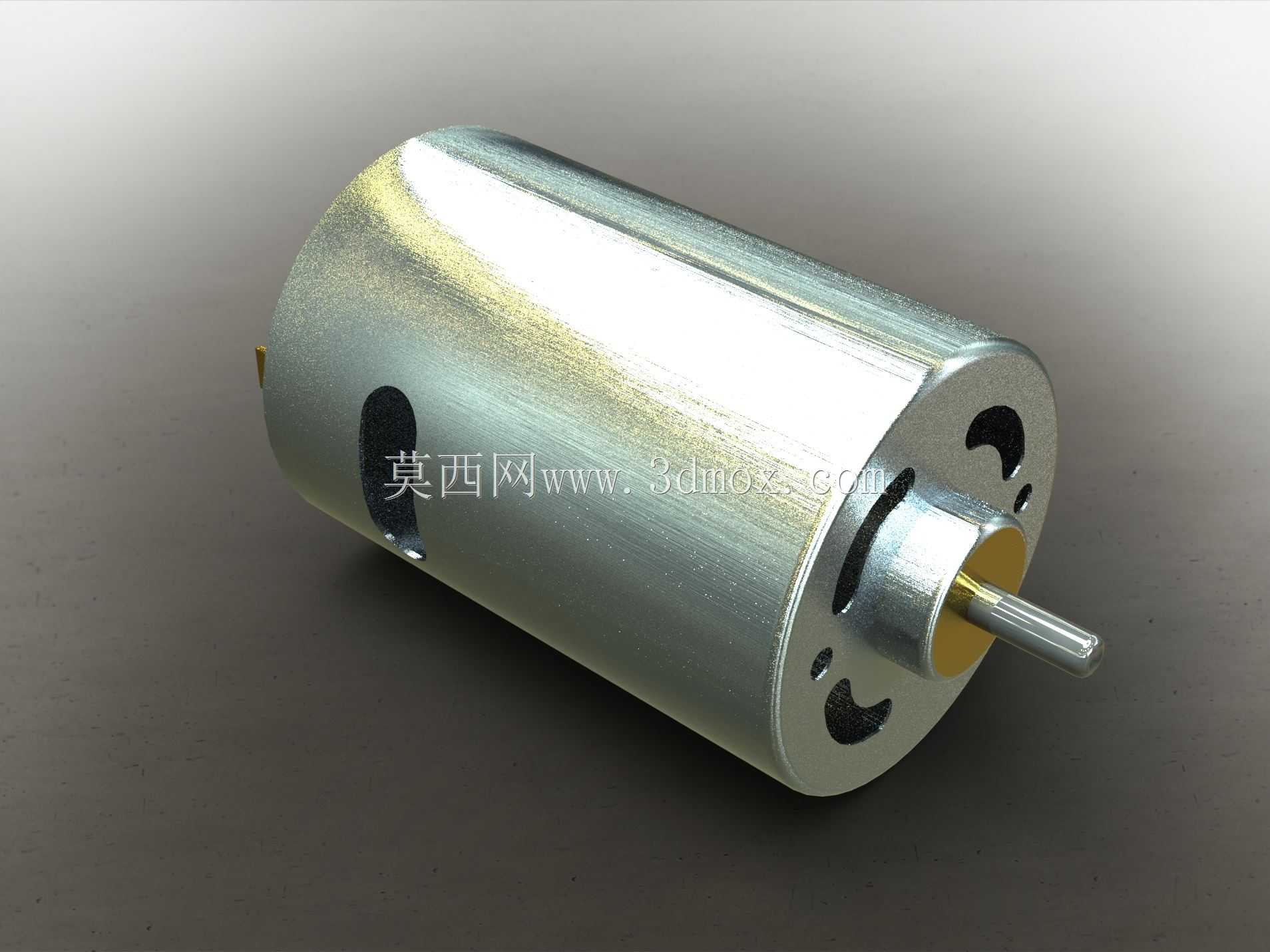

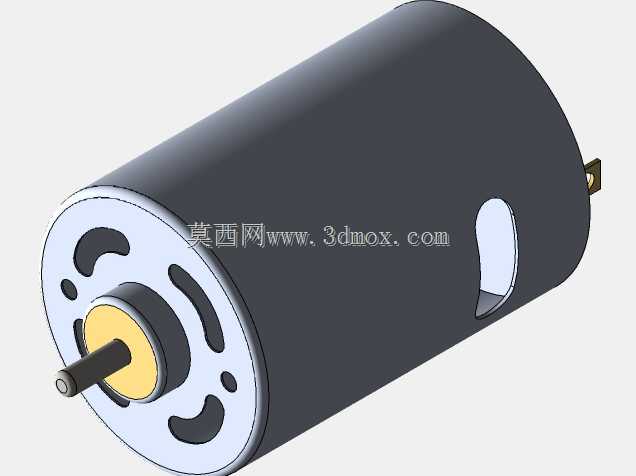

X-drive540直流有刷电机三维结构设计

这款X-drive540直流有刷电机，是面向中小功率动力输出场景开发的通用型动力元件，在民用消费电子、小型电动工具、模型动力系统、低压传动装置领域有着广泛的应用空间，能够为各类对动力密度、运行稳定性有均衡要求的设备提供可靠的旋转动力输出。从实际用途来看，这类电机常被用于小型电动玩具、航模车模动力单元、家用小型电器驱动模块、低压自动化设备的执行端动力源，凭借成熟的有刷直流驱动架构，不需要复杂的驱动电路即可实现稳定的转速调节与扭矩输出，适配多数低压直流供电场景，使用门槛较低，维护成本也相对可控。从功能特性来看，这款电机采用经典的圆柱形金属机壳结构，机壳选用镀锌钢材一体拉伸成型，既能够为内部的定子磁瓦、转子绕组提供可靠的结构防护，也可以借助金属壳体的导热性快速导出绕组运行产生的热量，避免长时间高负载运行出现过热退磁的问题。输出端采用精加工的金属输出轴，轴径与轴伸长度经过标准化设计，能够适配多数通用的齿轮、带轮、联轴器等传动连接件，不需要额外进行轴端改造即可完成装配对接。端盖部分采用与机壳匹配的金属冲压件，预留了对称的安装定位孔与通风散热槽，既可以通过端盖孔完成电机的端面固定，也能够借助散热槽形成内部空气对流，带走碳刷与换向器摩擦产生的磨屑与热量，延长碳刷的使用寿命。在设计思路上，这款电机完全遵循540系列微型直流电机的通用安装规范，整体外形为标准圆柱结构，机壳外径、机身长度、输出轴中心高度、安装孔位间距都严格匹配行业通用尺寸边界，能够直接替换同规格的其他品牌540电机，不需要对原有设备的安装结构进行修改，具备极强的互换性。内部结构设计上，转子采用多槽叠片铁芯绕制，绕组参数经过优化，在额定电压下能够输出均衡的转速与扭矩特性，既能够满足空载高转速的运行需求，也可以在带载状态下保持足够的输出扭矩，避免出现堵转烧损的问题。换向器与碳刷的匹配经过反复验证，碳刷采用耐磨铜石墨材质，能够在长时间运行下保持稳定的接触导通，减少换向火花的产生，降低运行过程中的电磁干扰，适配对电磁兼容性有一定要求的应用场景。从安装边界来看，这款电机的机身无突出的异形结构，安装时只需要预留出对应直径的圆柱容纳空间，配合端盖的两个安装孔即可完成径向与轴向的定位，输出轴端预留的装配长度足够安装各类传动件，尾部的结构也不会超出安装空间范围，整体空间占用紧凑，非常适合在内部空间有限的小型设备中布置使用。
