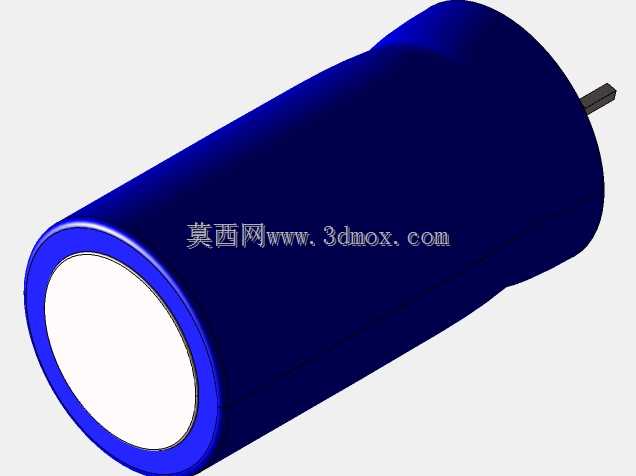

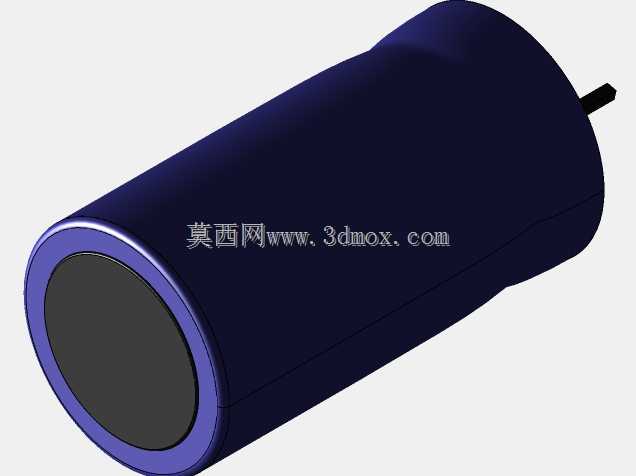

圆柱型大容量储能超级电容器结构设计

在工业电子、新能源储能、车载电子、消费类电子等诸多领域，超级电容器作为功率型储能元件，凭借充放电速度快、循环寿命长、功率密度高的特性，承担着瞬时大功率补能、电压缓冲、后备供电的核心作用，常被应用在新能源汽车制动能量回收、工业设备掉电保护、光伏储能系统功率调节、便携电子设备瞬时供电等场景中，是当下电力电子系统里不可或缺的被动储能器件。本次设计的圆柱型超级电容器，在结构设计阶段充分考量了量产装配的工艺可行性与实际使用的安装适配性，整体采用成熟的铝壳圆柱封装结构，外壳选用深冲成型的铝合金材质，既保证了结构强度，又能实现良好的散热效果，外壳表面做了绝缘喷塑处理，深蓝色的绝缘涂层可以避免装配过程中与相邻元器件发生短路风险，同时外壳侧面印刷的极性标识清晰醒目，能有效规避生产装配时的极性接反问题。产品的顶部采用密封铆接结构，将极柱与防爆阀集成在端盖位置，当电容内部因为异常工况出现压力升高时，防爆阀会优先开启泄压，避免出现壳体爆裂的安全隐患，底部引出的两根直插式引脚采用镀锡铜材质，导电性能优异，能够兼容波峰焊、手工焊等多种焊接工艺，适配常规PCB板的通孔安装需求。在尺寸设计上，这款超级电容器的本体高度为64.9mm，壳体直径为33.3mm，设计过程中严格控制了各个部位的尺寸公差，壳体直径公差控制在±0.2mm以内，引脚间距与引脚直径完全匹配行业通用的安装孔位标准，既可以适配现有成熟的电容安装座，也能直接在PCB板上对应位置开孔焊接，不需要额外调整安装空间，能够直接替换同规格的传统圆柱型电容产品，降低用户的设计改造成本。在功能特性层面，这款超级电容器具备350F的大容量与2.5V的额定工作电压，能够在短时间内释放大电流，满足瞬时大功率负载的供电需求，同时相比传统电解电容，它的充放电循环寿命可达数十万次，在正常工作工况下不需要频繁更换，能够大幅降低设备的后期维护成本。设计过程中还充分考虑了不同使用环境的适配性，整体密封结构可以满足常规工业环境的防潮防尘要求，引脚的抗弯折强度经过结构优化，能够承受装配过程中的常规外力冲击，不会出现引脚脱落、壳体变形等问题。在实际设备应用中，这款电容既可以单只使用作为小功率设备的后备储能元件，也可以多只串并联组成超级电容模组，应用在更大功率的储能场景中，适配不同功率等级的电路设计需求，为电力电子系统提供稳定可靠的瞬时功率支撑。
