方形法兰安装针式卡口电连接器

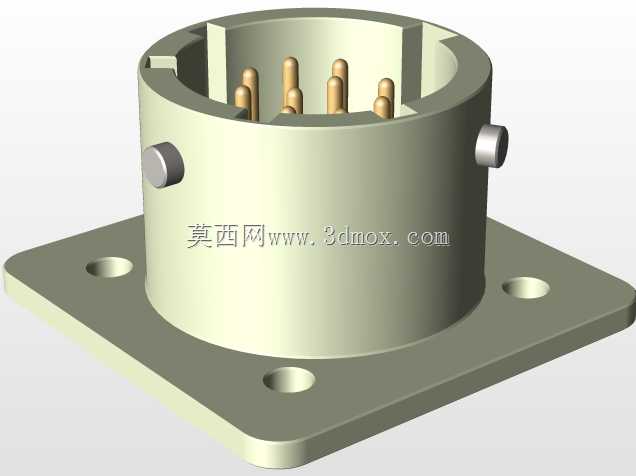

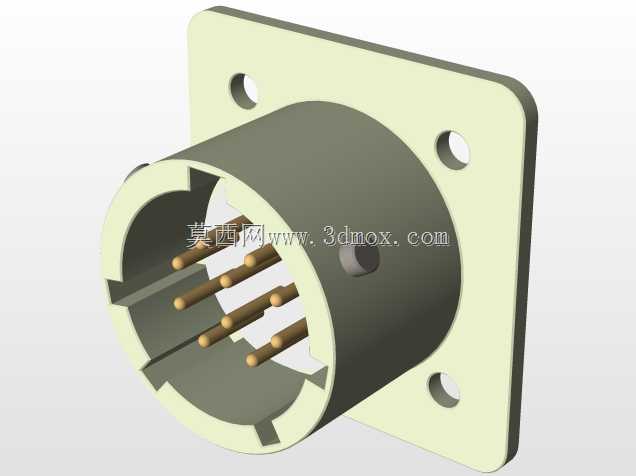

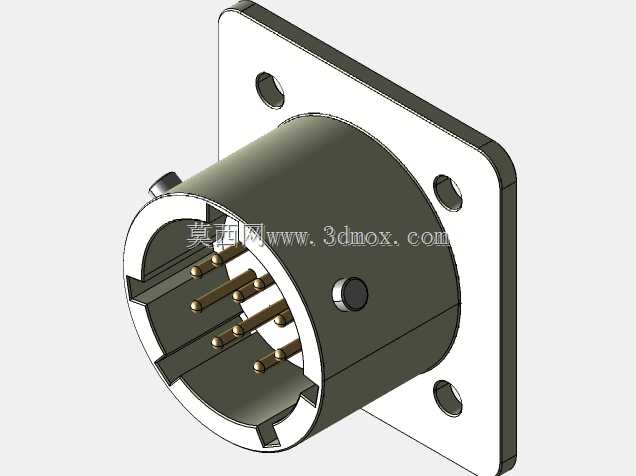

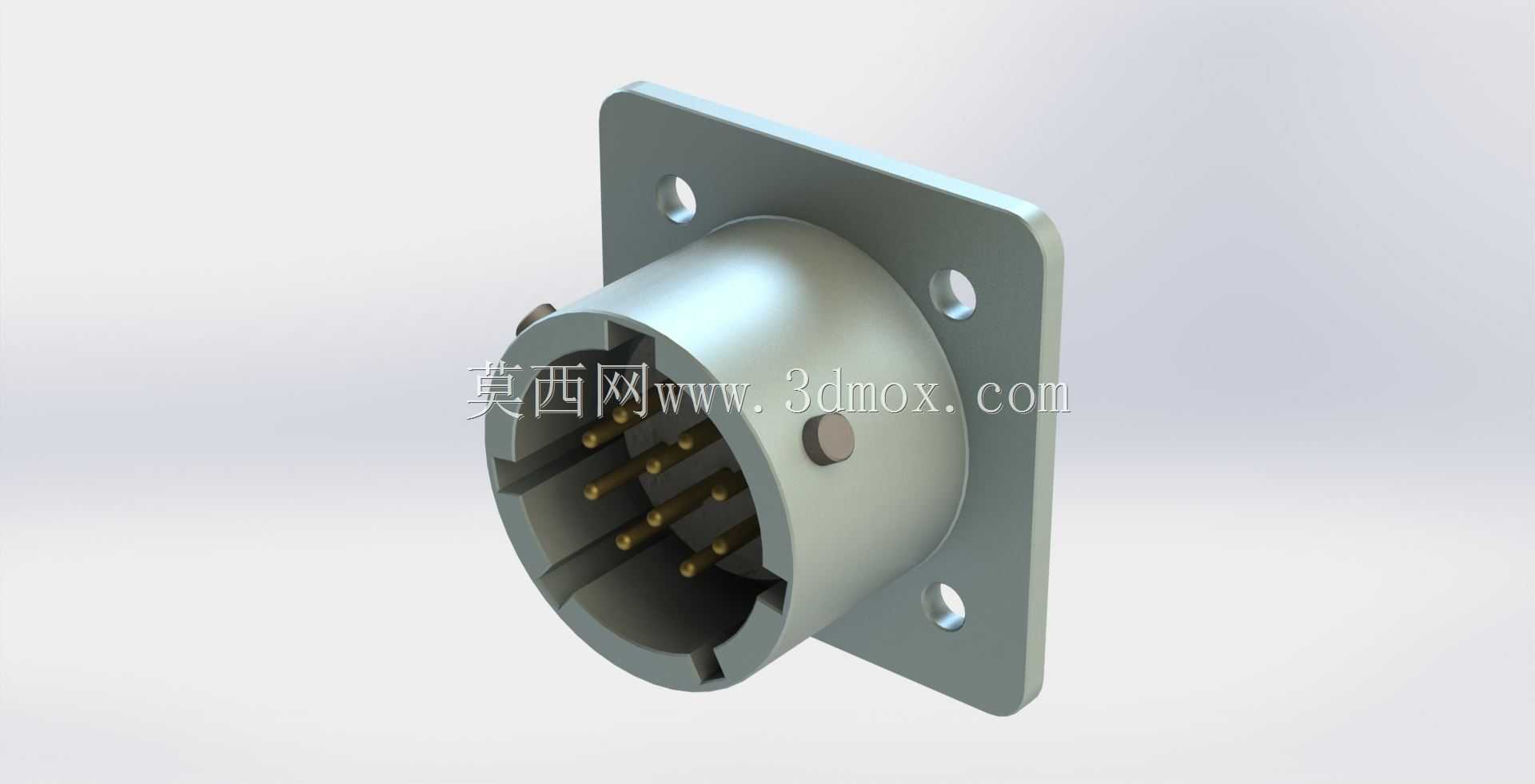

这款针式卡口电连接器主要应用在工业电气控制、机电设备信号传输、户外移动设备供电连接等场景中，作为设备端固定安装的信号与电力传输接口，承担着多回路电信号稳定导通、连接端防松脱、接口防护的核心作用，能够在有一定振动的设备运行环境下保持可靠的电气连接，避免插接件松脱导致的信号中断、供电故障问题。产品采用方形法兰盘作为安装基座，法兰盘四角开设圆形安装通孔，可通过螺栓直接固定在设备壳体的预设安装位上，安装边界贴合常规工业设备的面板开孔标准，安装后基座与设备面板贴合紧密，能够减少外部灰尘、水汽从安装缝隙进入设备内部的概率。连接器的插接端采用卡口式连接结构，与配套插头对接时，仅需将插头对准定位槽插入后旋转小角度即可完成锁止，相比螺纹式连接操作更快捷，相比直插式连接抗振动松脱能力更强，内部插针采用环形阵列排布，每根插针与基座之间做了绝缘隔离处理，能够避免相邻针脚之间出现信号串扰、短路问题，插针接触端采用耐磨导电材质，多次插拔后仍能保持稳定的接触电阻，保证信号传输的稳定性。设计过程中优先考虑了工业场景的使用可靠性，外壳采用金属材质加工，既能够为内部插针提供足够的机械防护，避免外力磕碰导致插针变形、错位，也能起到一定的电磁屏蔽作用，减少外部电磁干扰对内部传输信号的影响；基座与插针的结合处做了密封结构设计，插接到位后配合插头端的密封件，能够满足常规工业环境下的防护需求，适配车间设备、工程机械、户外检测设备等多种场景的电气连接需求。法兰盘的厚度、安装孔的孔距都经过适配性设计，能够兼容同规格卡口连接器的通用安装尺寸，不需要对原有设备安装位做额外修改即可直接替换使用，插接端的定位键做了防呆设计，能够避免插反导致的针脚弯折、接线错误问题，降低现场安装的操作难度。
