方形法兰安装4针卡口式电连接器

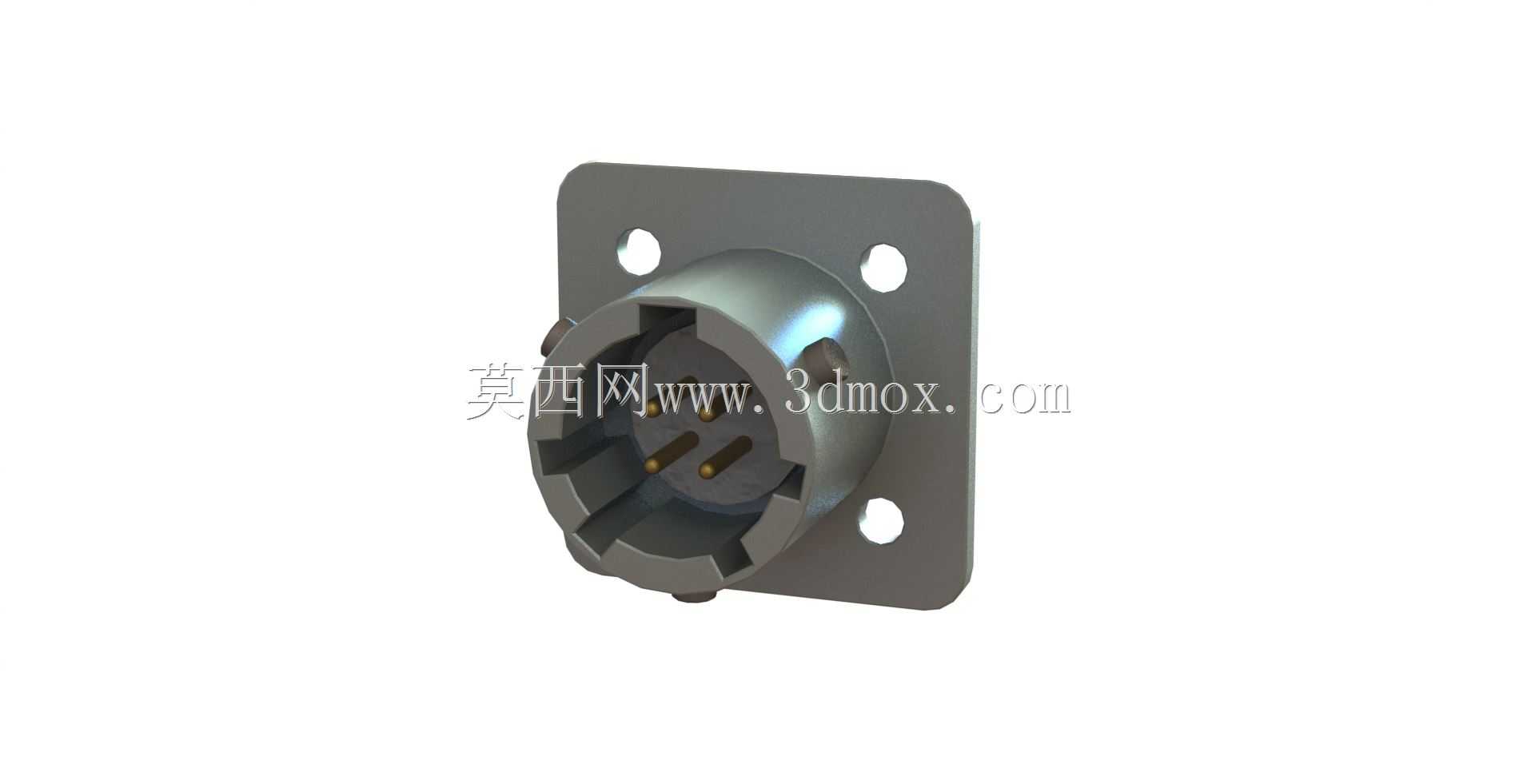

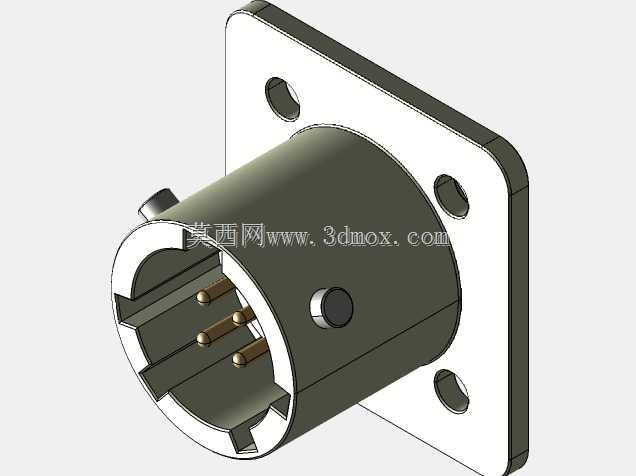

　　在通讯设备、工业测控装置的内部布线与外部接口布设场景中，这类卡口式圆形电连接器的应用占比一直不低，尤其是需要频繁插拔、同时对连接抗振性有要求的工位，卡扣锁紧的结构相比螺纹连接能大幅缩短拆装维护的时间，也不会出现螺纹咬合磨损后连接松动的问题。这款4针结构的连接器采用方形法兰盘作为安装固定结构，法兰盘上预留了三个对称分布的安装通孔，安装时可以直接从设备面板外侧穿入，在面板背面用螺母锁紧固定，安装边界清晰，不需要在面板上加工复杂的异形卡槽，只需要按照法兰盘的外轮廓尺寸预留安装沉台、对应三个安装孔位加工穿丝孔即可，适配厚度1.5mm到5mm的设备面板，不管是薄金属钣金机柜还是硬质工程塑料的设备外壳都能可靠固定。从结构功能上看，

　　连接器插合端的外圈设置了三段式导向卡槽，插合时只需要将插头端的定位凸台对准卡槽缺口推入，随后旋转小角度就能完成锁紧，插合过程有明显的到位手感，不需要额外施加很大的按压力，现场布线作业时哪怕是视线受阻的机柜内部走线位置，操作人员也能凭借手感完成可靠连接，避免虚接导致的信号传输中断问题。内部的4根插针采用均匀圆周排布，插针根部做了台阶式绝缘隔离结构，相邻插针之间的绝缘距离满足低压信号传输的爬电距离要求，既可以传输直流控制信号，也能适配小功率的交流供电回路，单针载流能力可以满足常规工业传感信号、通讯控制信号的传输需求。设计这类连接器三维结构的时候，首先要保证卡口卡槽的螺旋升角与锁紧行程匹配，既要保证插合旋转时的手感顺畅，

　　也要保证锁紧后插针与插孔的接触压力处于合理区间，接触压力过小会增大接触电阻导致发热，压力过大则会提升插合难度、加速插针表面镀层的磨损。其次法兰盘的安装孔位置度需要严格控制，三个安装孔的中心距公差要控制在±0.1mm以内，避免批量装配时出现孔位错位无法安装的问题，法兰盘与连接器主体的同轴度也需要做公差约束，保证插头插合时不会因为主体偏斜导致插针受力弯折。另外插合端的密封圈安装槽尺寸需要匹配对应线径的橡胶密封圈，保证连接器安装到面板后，面板与法兰盘之间的缝隙可以被密封圈填充，达到基础的防尘防泼溅能力，适配车间多尘、偶尔有液体飞溅的使用场景。在实际设备选型过程中，这类连接器常被用在工业通讯模块的外接信号接口、便携式检测设备的信号输出接口、

　　小型通讯基站的内部走线连接位置，相比传统的螺丝接线端子，它的可拆卸性更强，设备检修时不需要逐根拆线，只需要旋开卡口就能断开连接，大幅提升现场维护效率。建模过程中需要注意插针端部的倒角设计，倒角角度控制在30度左右，既可以引导插针对准插孔，也能避免插合时尖锐的端部刮伤插孔内部的接触弹片，延长连接器的整体使用寿命。法兰盘的边角做了小半径的圆角处理，避免安装时锋利的边角划伤操作人员的手部，也不会割破连接部位的线缆护套。连接器尾部的线缆接入位置做了阶梯式的护套结构，可以适配不同外径的通讯线缆，安装时可以根据线缆外径选择匹配的密封衬套，保证线缆与连接器尾部的固定可靠性，避免线缆受拉时芯线与插针的连接点受力脱落。
