RM5贴片式变压器铁芯线圈成型组件

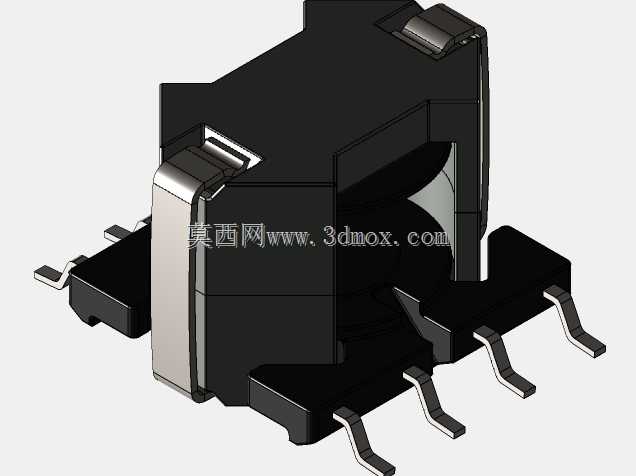

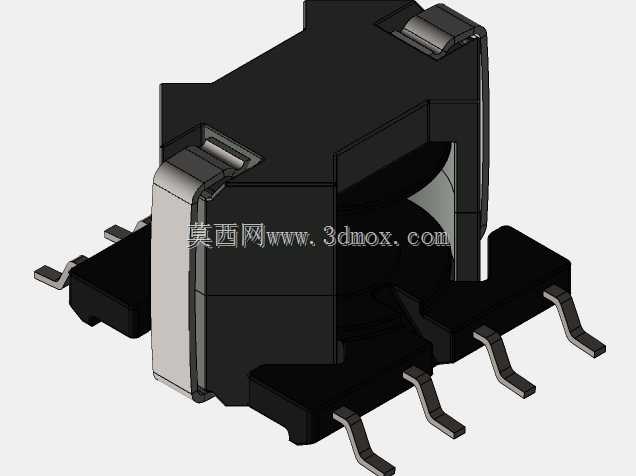

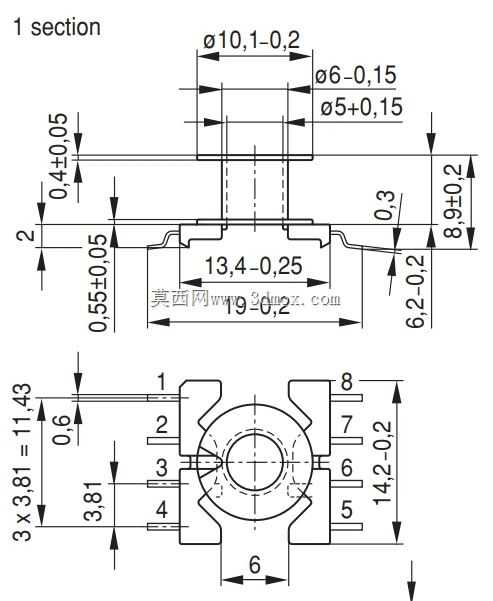

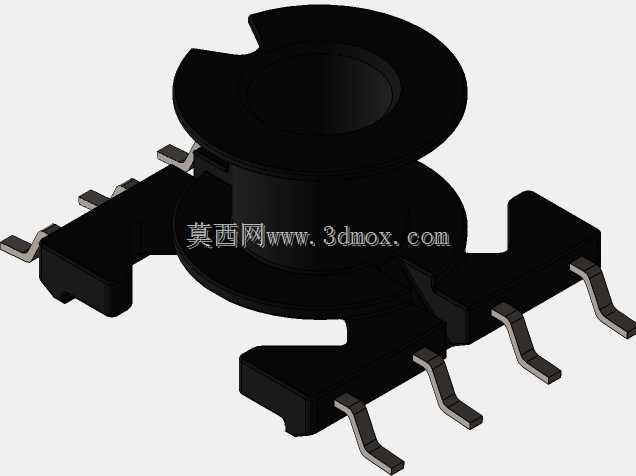

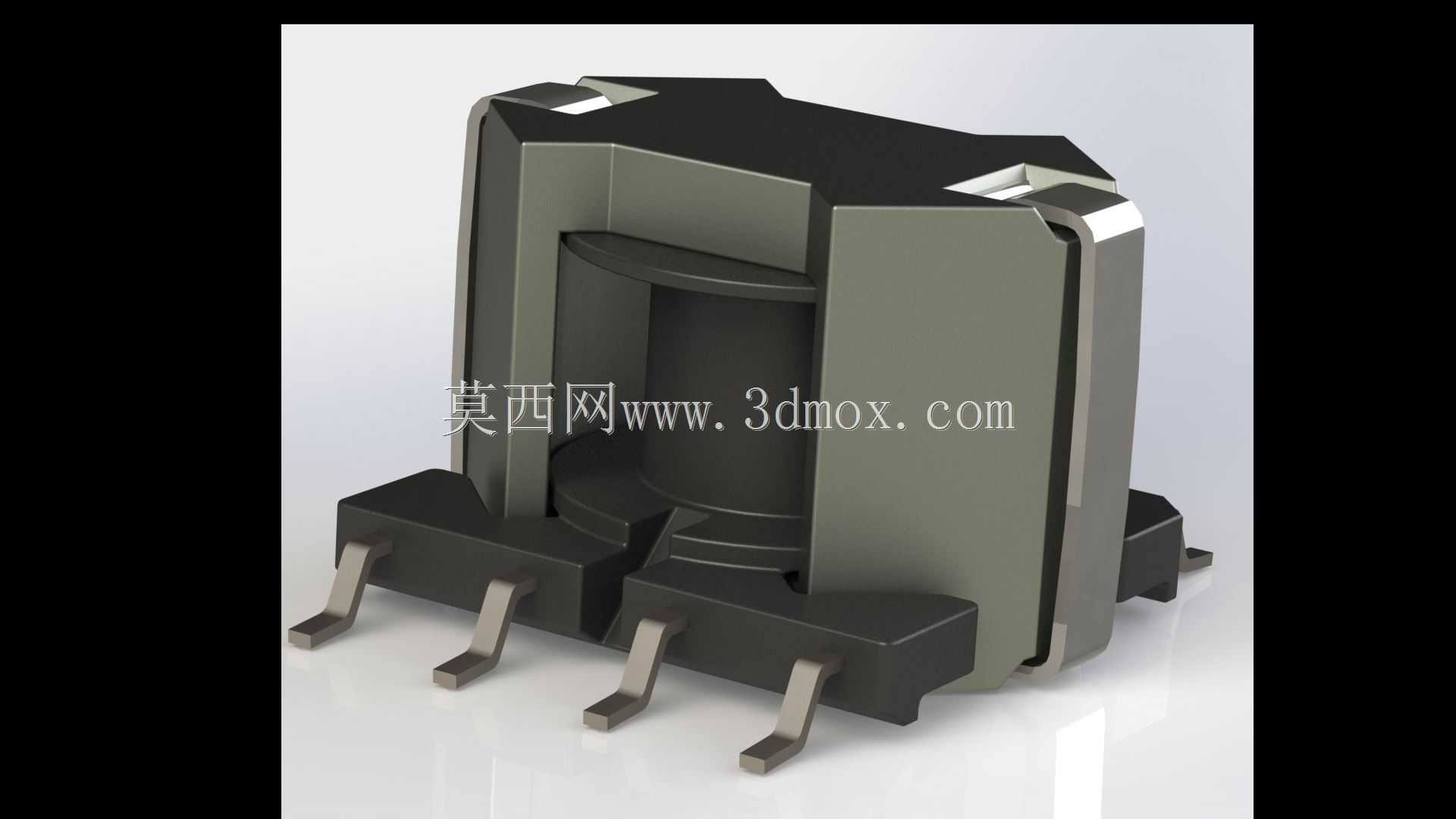

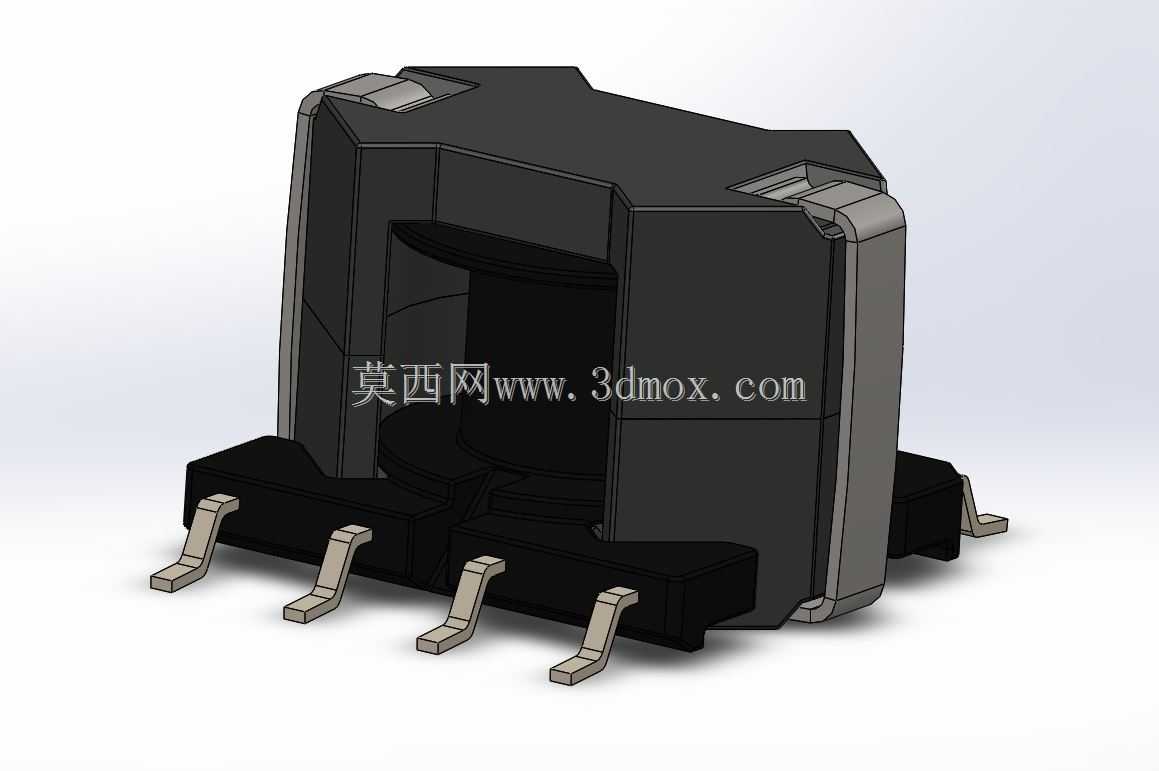

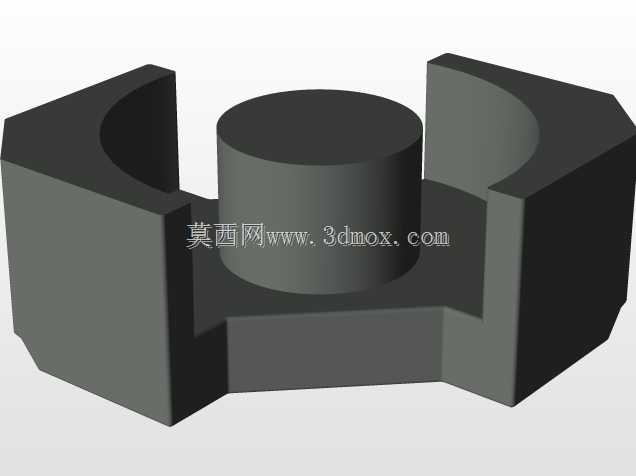

在消费类电源、工业控制板卡的小功率隔离供电场景中，RM型磁芯组件是板载DC-DC模块、信号隔离回路里的核心电磁部件，这类贴片式结构的设计直接决定了量产阶段的装配效率与成品电气一致性。本次建模的RM5规格组件，覆盖磁芯本体、线圈绕制成型结构以及配套装配夹具，完全贴合量产工艺的实际装配逻辑，没有冗余的非功能性结构。从实际应用场景来看，这类RM5磁芯的变压器多用于板载10W以内的隔离供电回路，比如工控PLC的IO端口隔离供电、智能家居主控板的高低压隔离模块、车载小功率信号隔离单元，对安装高度、引脚共面度的要求远高于传统插装式变压器，贴片引脚的设计要适配SMT回流焊工艺，引脚伸出长度、折弯角度都严格匹配通用SMD料站的拾取公差，避免量产时出现飞件、虚焊问题。设计过程中优先考虑磁路的闭合完整性，RM型磁芯的两侧挡墙结构可以有效降低漏磁，减少对周边敏感器件的电磁干扰，磁芯中柱的预留气隙经过参数匹配，能够避免直流偏磁下的磁饱和问题，适配常见的小功率反激拓扑工作需求。配套的线圈成型器与夹具，是针对绕线工序后的线圈整型、磁芯压合工序设计的，夹具的定位槽完全贴合磁芯的外形轮廓，压合面做了避空处理，不会损伤磁芯的漆面与引脚镀层，线圈成型器的型腔尺寸匹配绕线后的线包外径，能够把绕制完成的漆包线规整到磁芯窗口的允许范围内，避免线包超差导致后续装配时磁芯无法合模、或者绝缘胶带破损的问题。安装边界上，该组件的贴片引脚间距符合标准SMD封装的焊盘设计规范，本体总高度控制在常规板载器件的限高范围内，不会和上方的结构件、散热片产生干涉，磁芯两侧的定位缺口可以配合治具实现快速定位，不管是手工样件试制还是自动化产线装配都能适配。建模时还原了实际生产中的工艺细节，比如引脚根部的圆角过渡，避免折弯时出现应力集中导致引脚断裂，磁芯合模面的平面度公差在模型里做了对应体现，能够给后续的结构干涉检查、焊盘设计提供准确的参考依据，工程师在做板卡布局时可以直接调用该模型进行堆叠检查，不需要反复核对器件手册的二维尺寸，减少布局阶段的尺寸误差。
