D-sub连接器六角锁紧螺钉结构设计

这款六角锁紧螺钉是专门针对D-sub连接器配套开发的紧固连接件，在工业通讯、工控设备、仪器仪表的信号传输接口场景中应用十分广泛，主要作用是实现D-sub公母插头与设备面板、对接插座之间的可靠锁合，避免设备运行过程中受振动、拉扯外力影响出现接口松脱、信号中断的问题，保障数据与信号传输的稳定性。

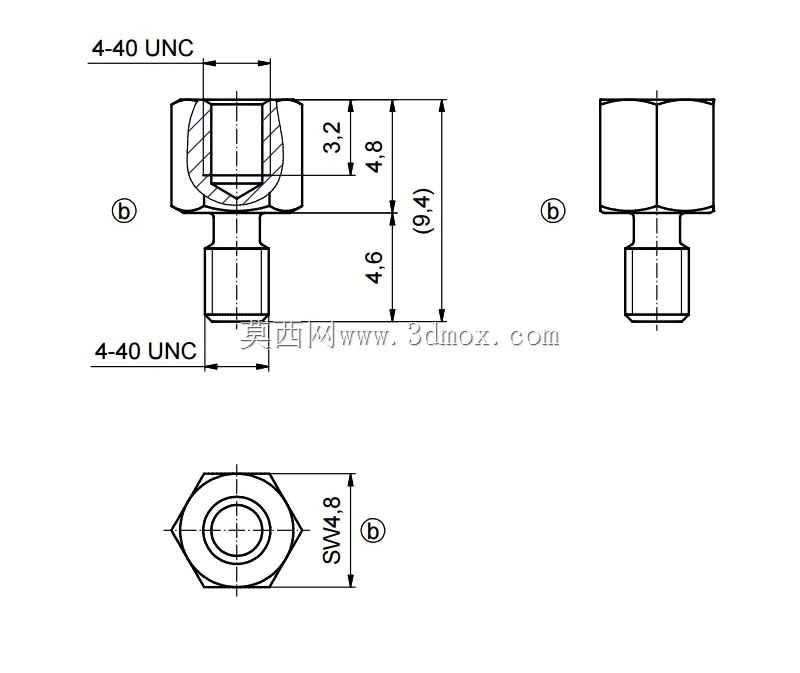

从功能特性来看，这款螺钉采用内外螺纹组合的结构设计，外螺纹规格为4-40 UNC，是电子连接器领域通用的英制紧固螺纹标准，适配绝大多数D-sub连接器的预装螺孔，内螺纹结构可与面板侧的固定螺柱或者对接端的锁紧螺丝配合，实现双向锁合，相比普通单头螺钉，这种结构的锁紧力更均匀，长期使用不易出现滑牙、松动的问题。六角头部的设计兼顾了手动预紧与工具紧固的需求，既可以用手指捏住六角头部完成初步对位拧入，也可以使用对应规格的套筒、开口扳手施加标准扭矩，达到可靠的锁紧效果，头部的六角尺寸经过优化，不会超出D-sub连接器金属屏蔽壳的安装边界，不会干涉相邻接口的插拔操作。

在设计思路上，这款螺钉充分考虑了电子设备内部安装空间紧凑的特点，整体杆部长度经过精准核算，拧入到位后尾部不会突出连接器螺孔过多，避免触碰设备内部的电路板、走线等部件造成短路风险，螺纹起始端做了导向倒角处理，装配时可以快速对准螺孔，降低现场装配的对位难度，提升组装效率。螺钉的头部端面做了平整处理，与连接器壳体的接触面积更大，锁紧时压强分布均匀，不会压伤连接器的塑料基座或者金属屏蔽壳，同时能起到一定的辅助接地作用，提升接口的电磁屏蔽性能，减少外界电磁干扰对信号传输的影响。

从安装边界来看，这款螺钉的六角对边尺寸、螺纹长度、头部高度都严格匹配标准D-sub连接器的安装尺寸要求，不需要对现有连接器结构做任何修改就可以直接替换使用，适配9针、15针、25针、37针等全系列常规D-sub接口的锁紧需求，无论是设备面板的前置固定，还是线缆端插头的对接锁紧都能适用，在工业控制机柜、通讯基站设备、测试测量仪器、工控计算机外设等产品的接口装配场景中，都能提供稳定可靠的紧固效果，有效降低设备运维过程中接口松脱的故障概率。
