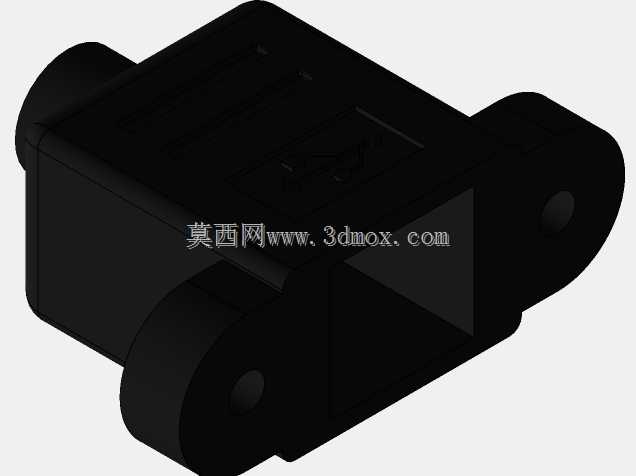

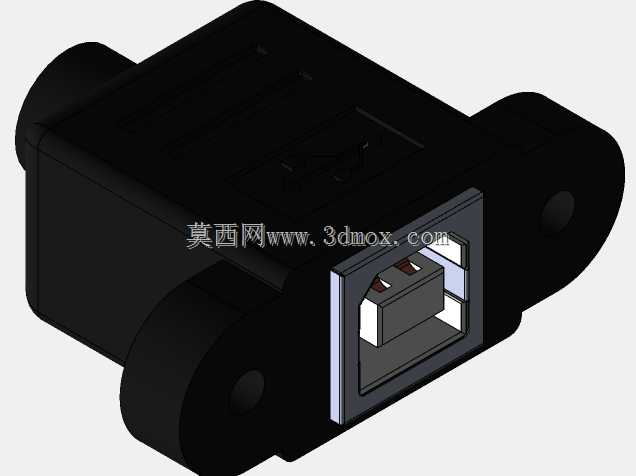

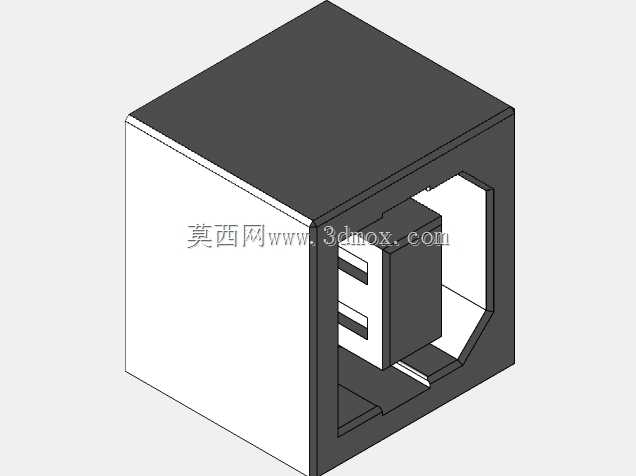

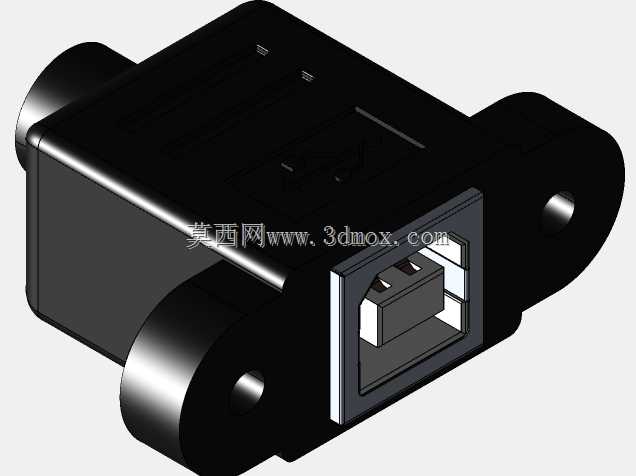

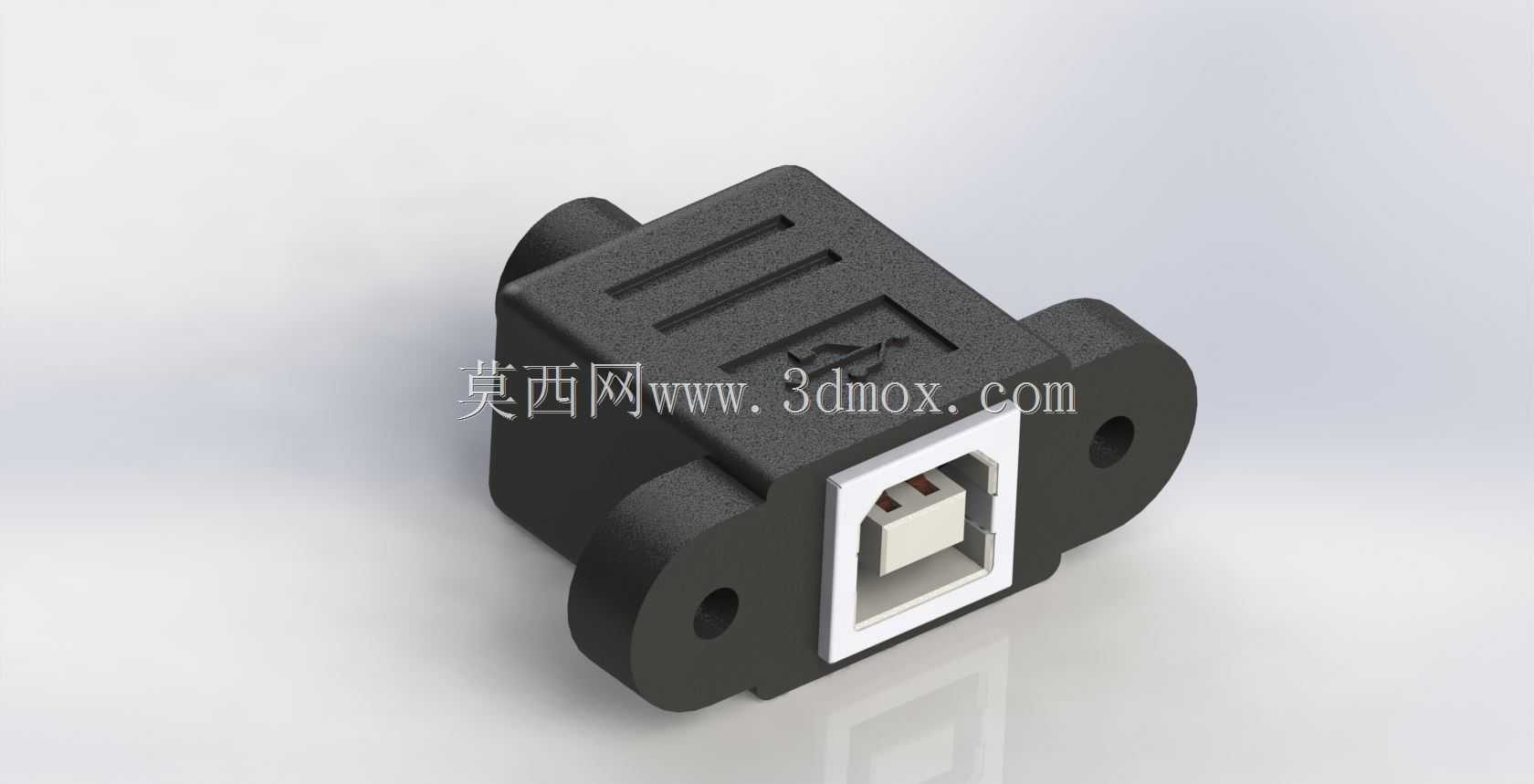

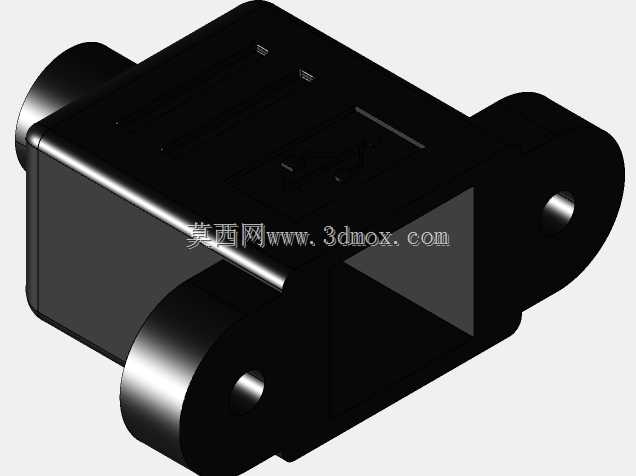

带固定耳面板安装B型USB接口结构

这款面板安装B型USB接口，是工业电子设备、工控机柜、桌面外设面板中常用的外接数据转接部件，主要用于设备壳体外侧的固定安装，实现设备内部主板与外部USB数据线的稳定连接，常见于工业控制终端、打印机、数控设备操作面板、嵌入式工控机、仪器仪表外壳等场景，能够避免直接在主板上焊接接口带来的易松动、易损坏问题，同时让设备外表面的接口排布更规整，提升设备整体的外观一致性与耐用性。

从功能特性来看，这款接口采用标准B型USB母座设计，接口端带有白色塑胶防护框，能够对内部的金属接触弹片形成有效防护，减少插拔过程中异物进入、外力磕碰导致的接触件变形问题；接口两侧延伸出带安装孔的固定耳，安装时可通过螺丝直接将接口锁紧在设备面板的预留开孔位置，插拔数据线时受力直接传递到设备壳体，不会拉扯内部电路板的焊接点，大幅提升接口的使用寿命，适配频繁插拔的工业使用场景。接口主体采用黑色绝缘阻燃塑胶壳体，具备良好的绝缘性能与结构强度，能够适配常规工业环境的使用温度与抗冲击要求。

在设计思路上，这款结构优先考虑安装稳定性与插拔耐用性，固定耳的安装孔位间距匹配行业通用的面板开孔尺寸标准，能够直接适配多数工控设备、电子仪器的现有面板开孔规格，无需额外修改面板模具；接口的插接深度遵循通用USB B型接口的规范尺寸，能够兼容所有标准B型USB公头的数据线，不会出现插接过松或过紧的问题；接口尾部预留了充足的焊线或PCB焊接空间，既可以直接焊接在设备内置的转接电路板上，也可以通过延长线连接到设备内部的主控板，适配不同设备的内部布线需求。

从外形尺寸与安装边界来看，这款接口主体为方块状结构，两侧固定耳向外延伸后整体宽度适配标准方形面板开孔，安装时仅需在面板上开出对应尺寸的方形过孔，在过孔两侧对应固定耳孔位的位置加工两个螺丝安装孔即可完成固定，接口安装后突出面板的高度较低，不会额外占用设备外部的过多空间，同时接口端面与面板贴合紧密，能够减少灰尘、液体从接口安装缝隙进入设备内部的风险，适配多数工业设备的防护设计要求。
