带压力表铜质管路压力调节器结构设计

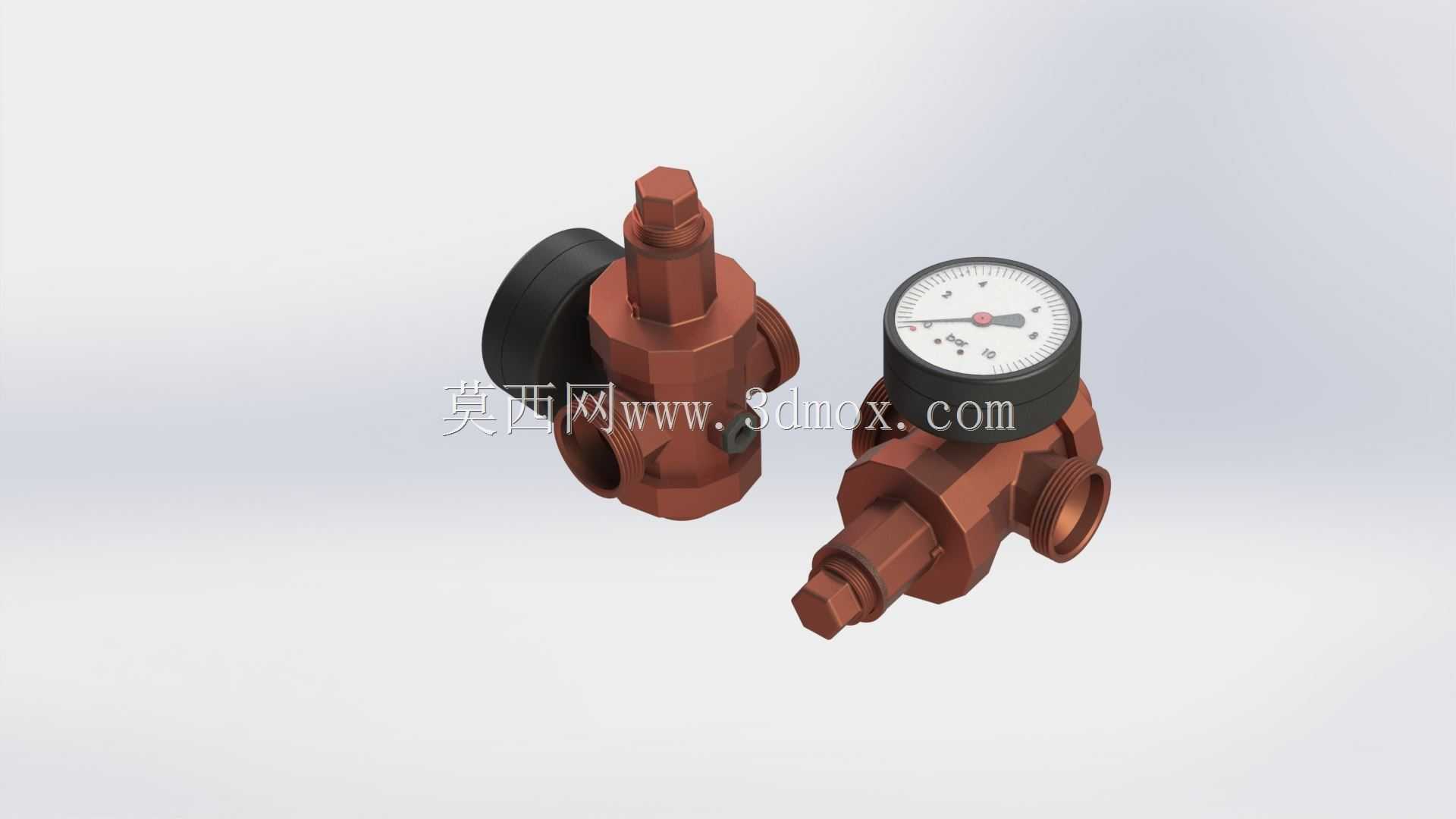

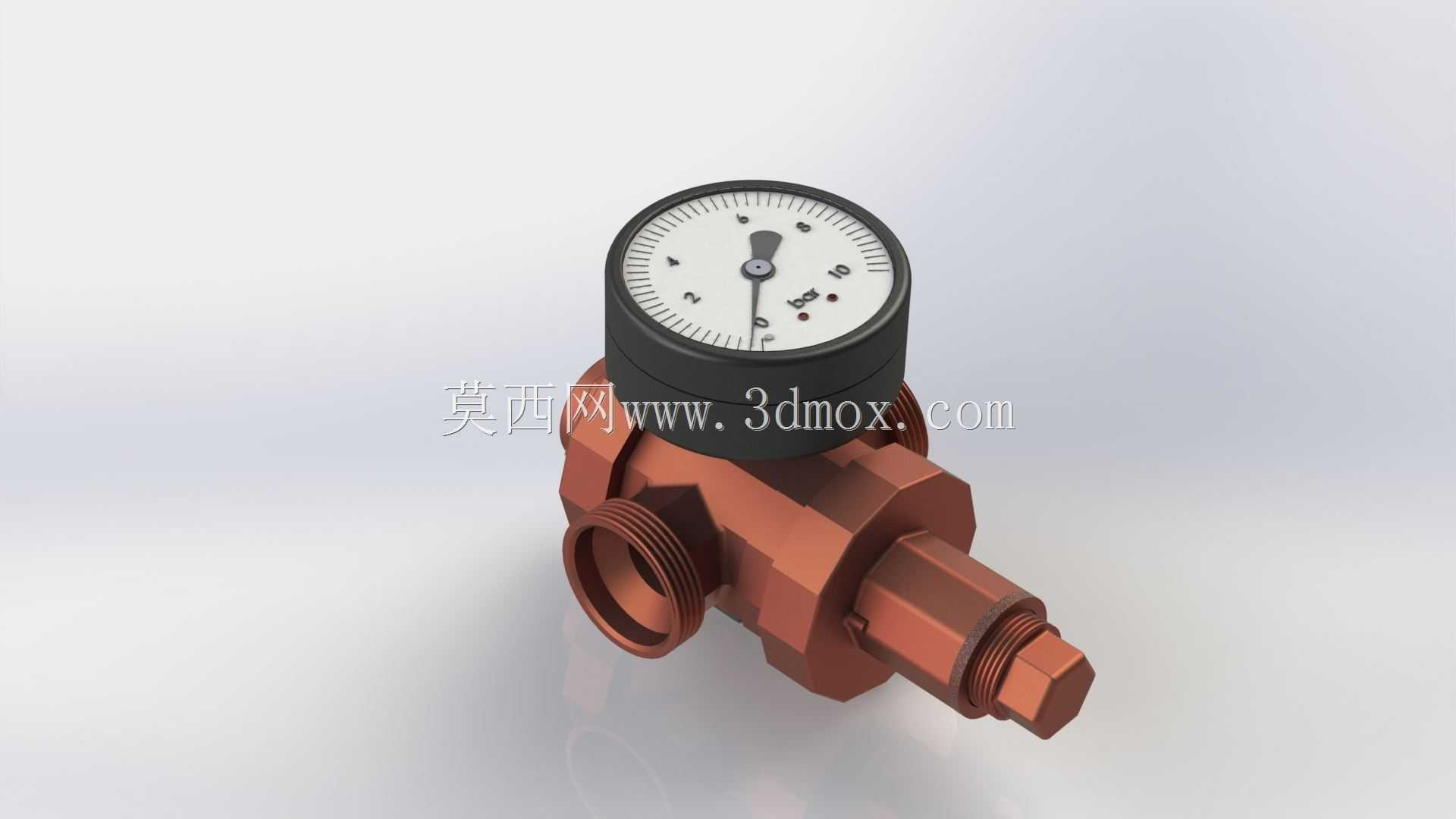

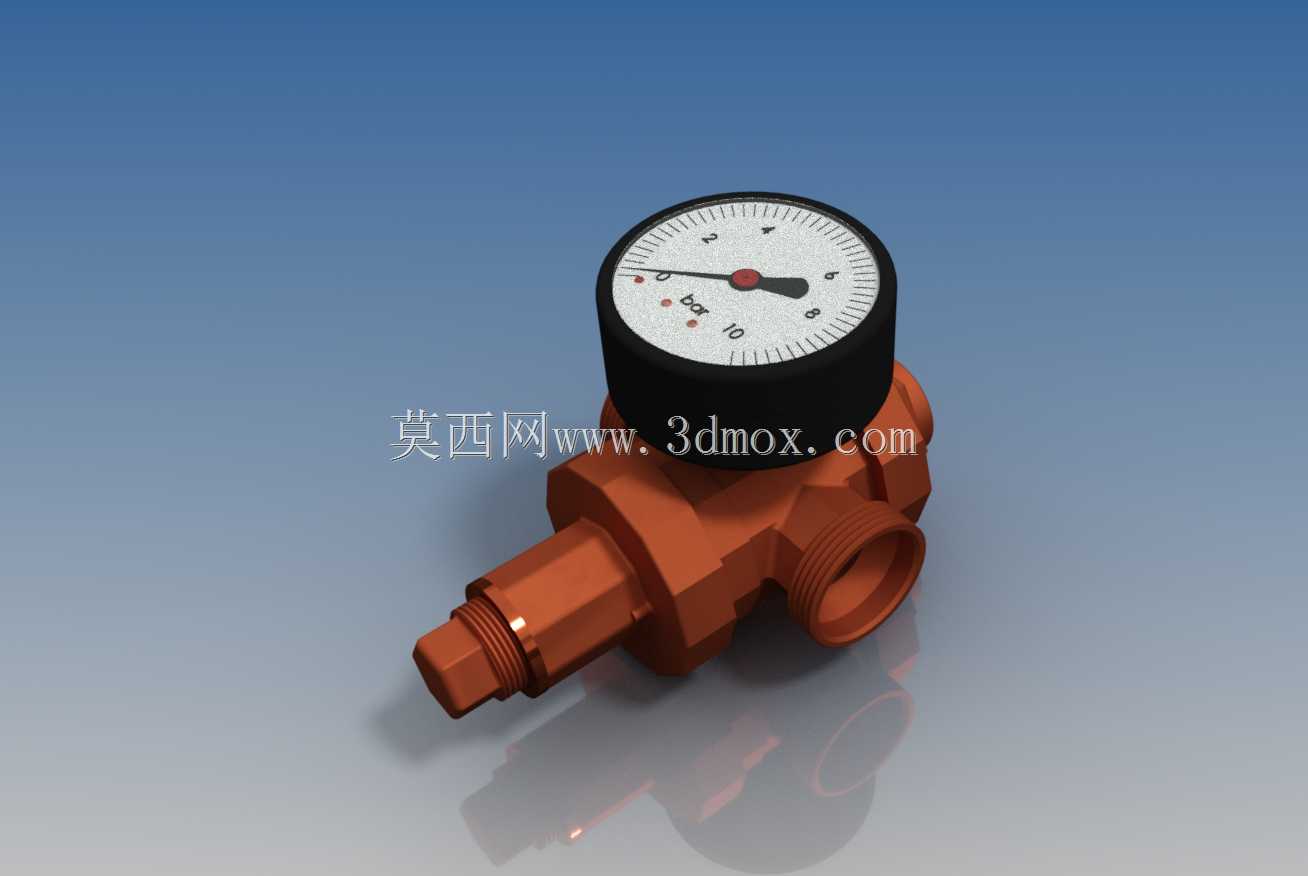

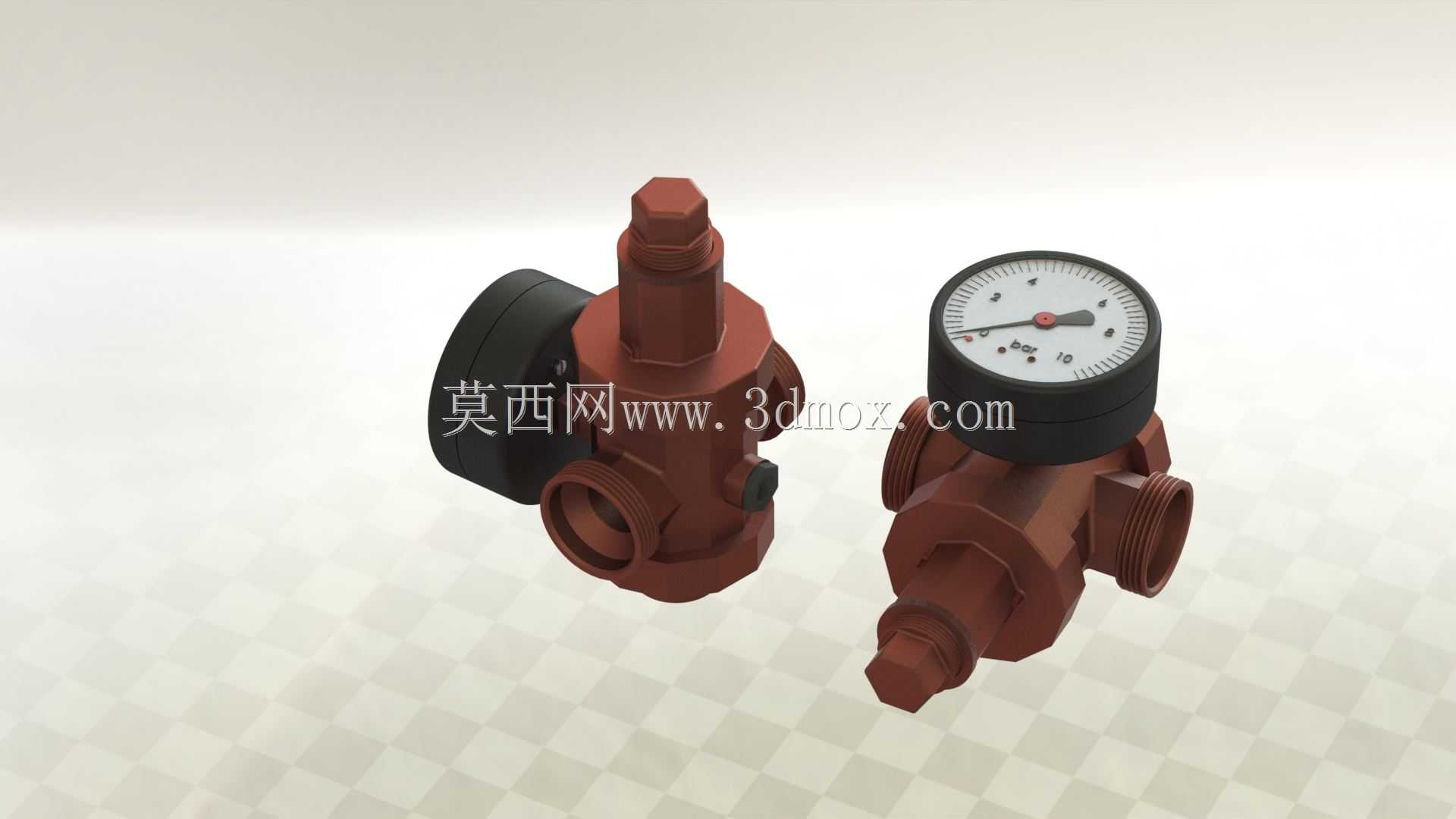

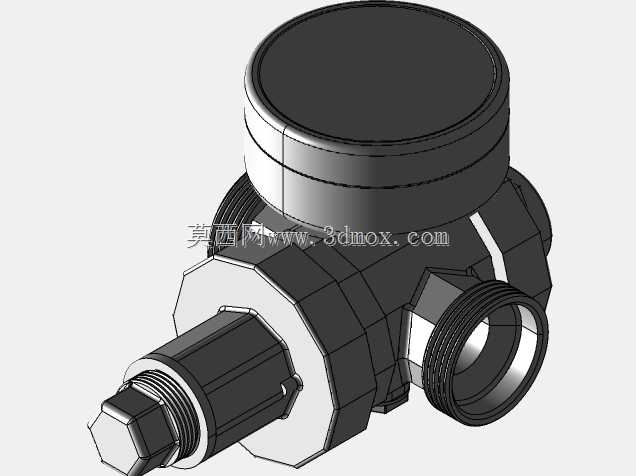

这款带集成压力表的压力调节器，主要应用在民用供水、小型气动系统、低压燃气输送以及小型工业流体管路的压力管控场景中，核心作用是将上游输入的较高波动压力，稳定调节至下游设备适配的工作压力区间，避免压力骤升冲击后端管路、仪表或终端用气用水设备，同时通过顶部集成的压力表实时可视化展示当前输出端压力数值，方便运维人员快速排查压力异常，无需额外外接测压仪表，减少管路外接节点的泄漏风险。从实际使用场景来看，这类小型调压结构常适配在家庭入户水稳压、小型空压机输出端稳压、实验室气路支路调压、小型壁挂炉进水调压等场景，安装空间紧凑，不需要额外预留过多操作空间，日常调节仅需操作端部的调压旋钮即可完成压力设定，操作门槛低，不需要专业人员借助额外工具即可完成常规压力调整。在功能特性上，该调节器采用铜质阀体结构，铜材本身具备良好的耐锈蚀性与切削加工性能，适配水、低压空气、非腐蚀性燃气等多种常见流体介质，阀体的多外螺纹接口设计，可直接对接同规格的内螺纹管路接头，安装时不需要额外定制转接件，接口处的螺纹精度满足常规管路密封要求，配合生料带或密封垫即可实现可靠密封，避免介质渗漏。顶部集成的压力表采用轴向直装结构，表盘刻度覆盖常规调压区间，读数直观清晰，压力表与阀体的连接部位做了密封加固设计，避免高压介质从表接位置渗漏。设计思路上，这款调节器优先考虑了紧凑性与易用性的平衡，将测压功能与调压功能整合为一体，相比分体式的调压阀加外接压力表的组合，整体体积缩小近三分之一，更适合安装在空间局促的管路分支位置；阀体内部的流道采用平滑过渡设计，减少介质流经时的压损与紊流，降低流道冲蚀与工作噪音；调压旋钮部位做了防滑的六角结构设计，手动旋转时施力方便，同时设置了压力锁止结构，调整到目标压力后可锁定位置，避免管路振动导致旋钮移位造成压力漂移。在外形尺寸与安装边界上，该调节器整体呈对称式阀组结构，主体阀体的外接螺纹均采用标准管螺纹规格，安装时仅需预留阀体本身的径向操作空间，顶部压力表的垂直方向预留少量读数空间即可，不需要预留过大的安装检修空间，阀体的进出接口处于同一轴线上，可直接串接在直管路段中，不需要改变原有管路的走向，适配现有管路的改造升级需求，端部的调压结构突出长度较短，不会与周边相邻管路或墙面产生安装干涉，整体安装适配性较强，能够覆盖多数小型低压流体管路的调压需求。
