三通式带翻板控制管道分流装置

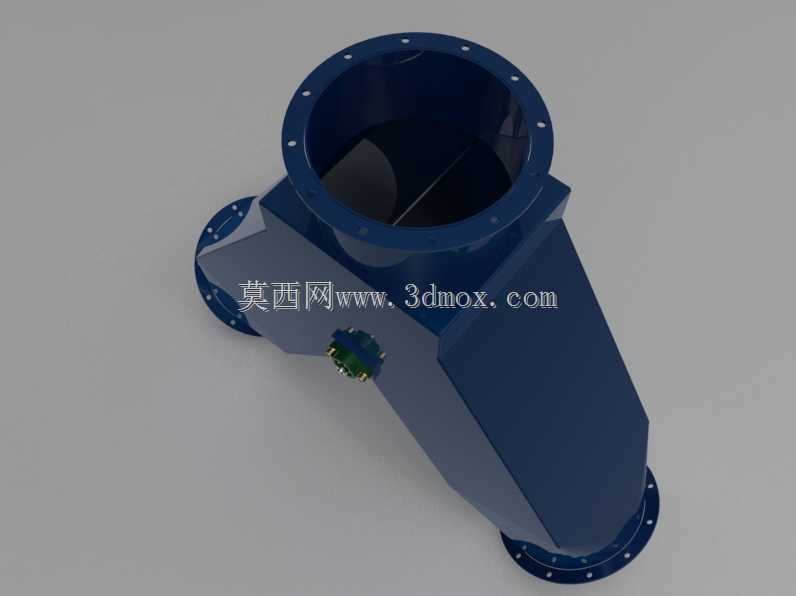

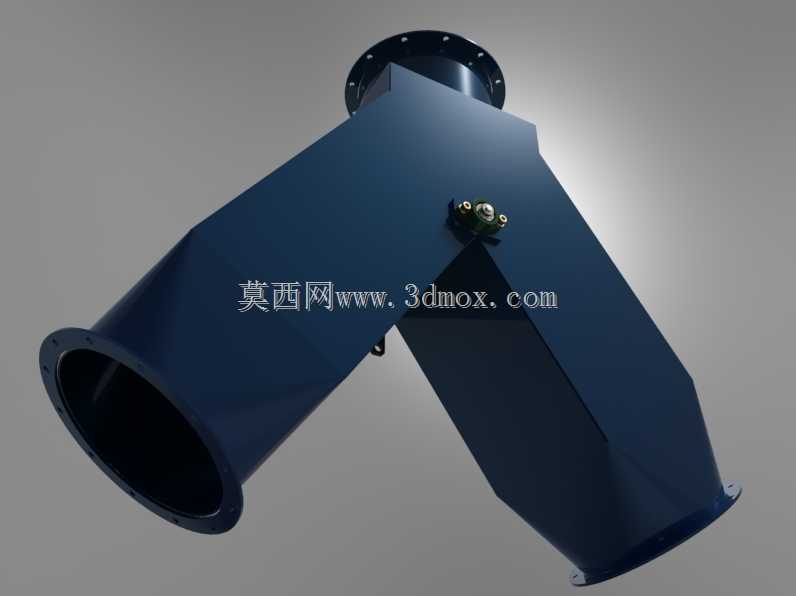

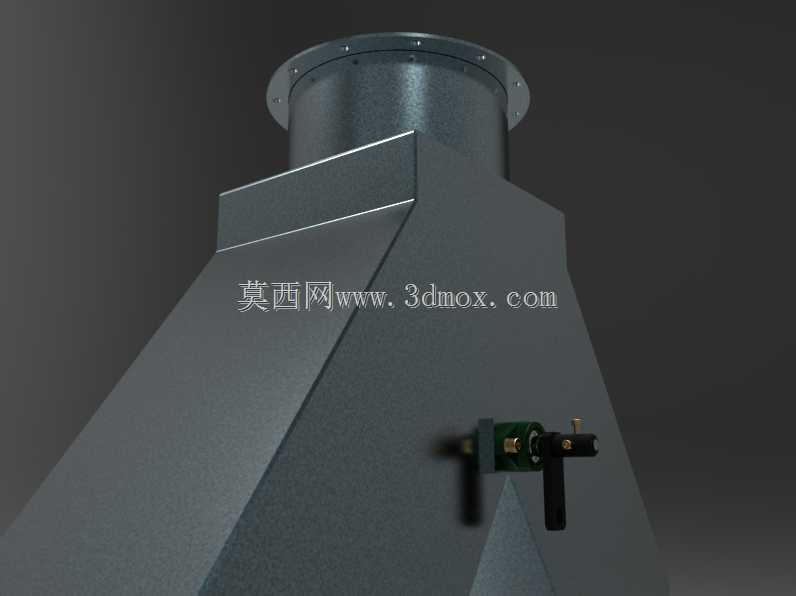

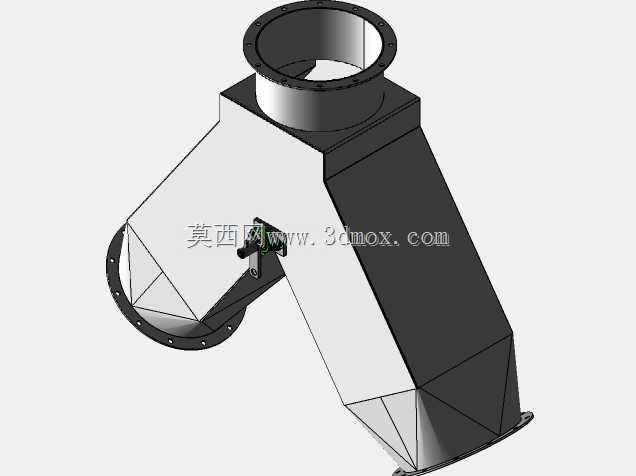

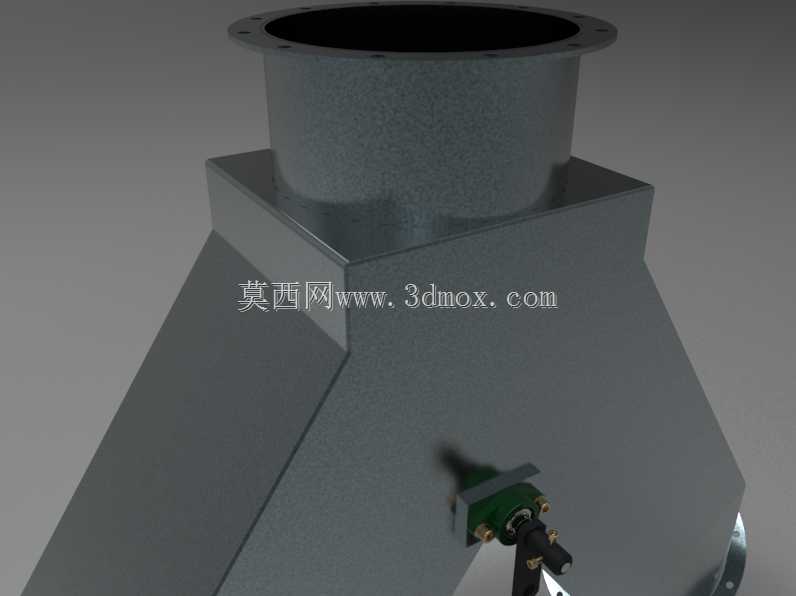

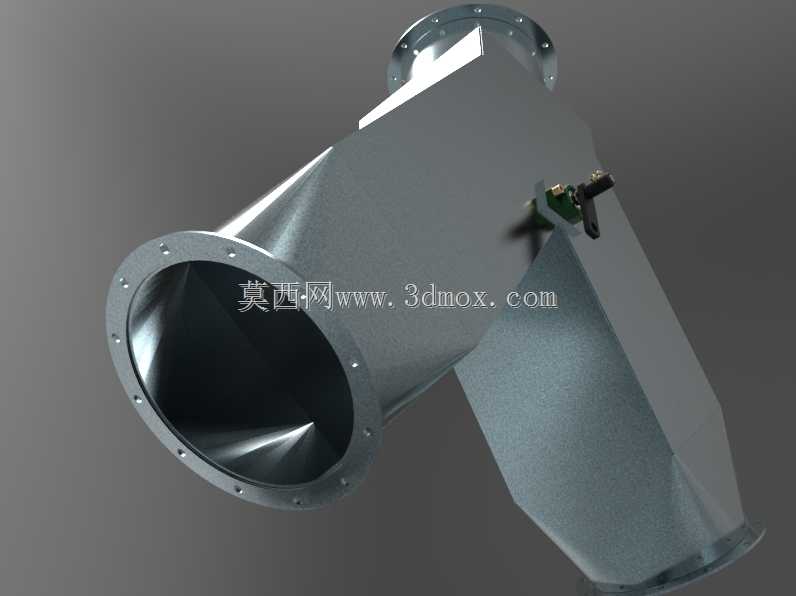

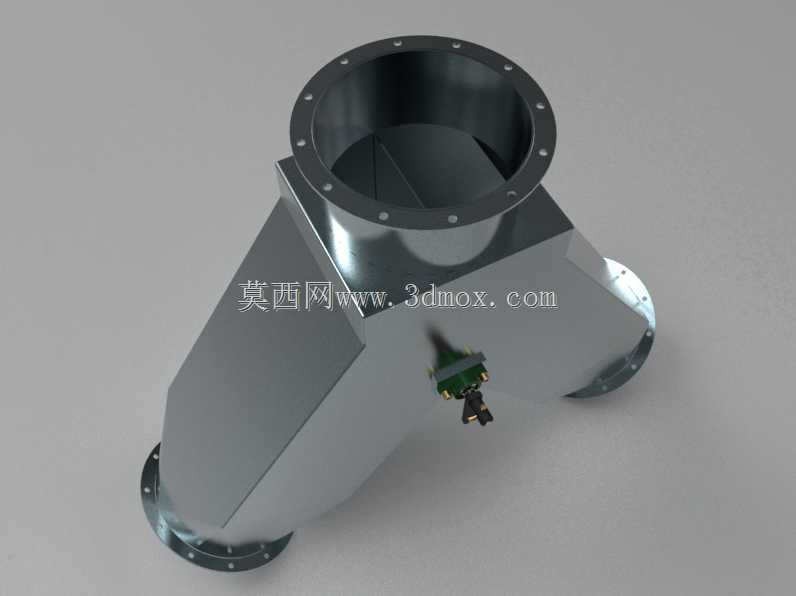

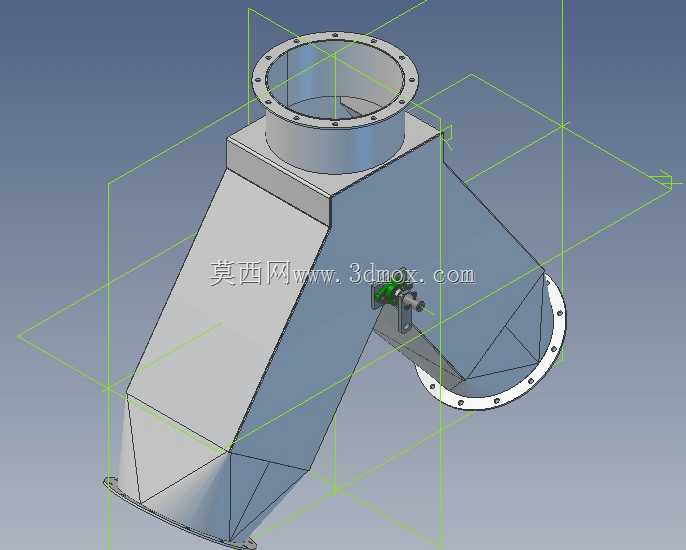

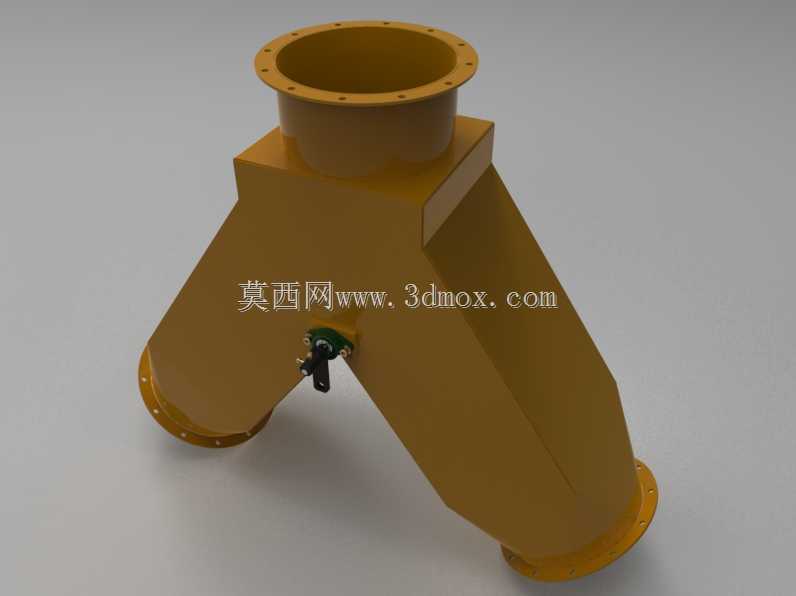

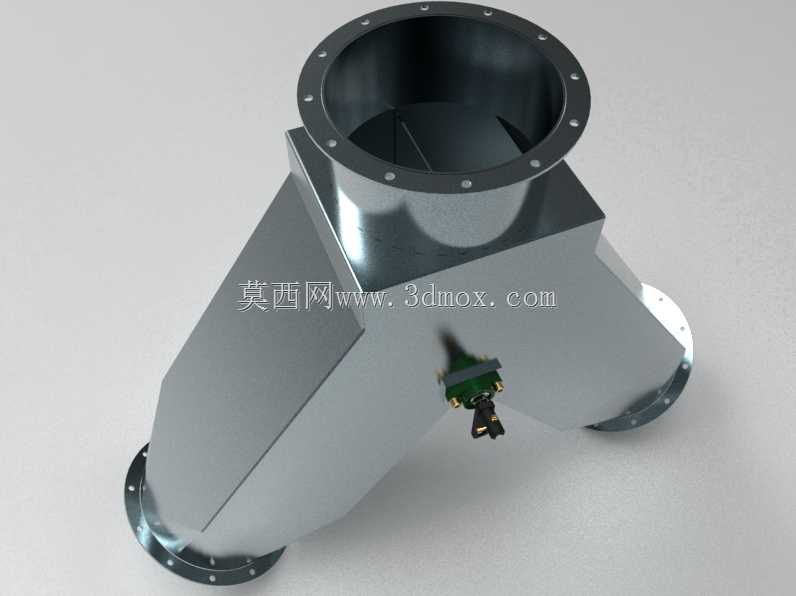

这款三通式管道分流装置，主要应用于工业通风除尘系统、粉体物料气力输送管线、散装物料重力下料管路以及工业废气集中处理管网中，可实现单路进料向两路出料的流向切换与流量分配，适配粉尘、颗粒物料、低压气流等多种介质的输送管控场景，在粮食加工、建材生产、冶金除尘、木工车间物料收集等工况中能够替代多组独立阀门组合，简化管路布局，降低管网改造成本。装置整体采用对称Y型三通主体结构，上方为单路圆形进料接口，下方对称分布两路圆形出料接口，所有接口端均预制带螺栓孔的法兰连接边，安装时可直接与同管径的标准法兰管道对接，无需额外制作转接接头，接口处的密封面平整度经过设计校核，对接后可避免物料泄漏、风压损耗的问题。装置中部交汇腔体内置可摆动的导流翻板，翻板转轴延伸至腔体外部并配套操作执行件，可通过手动或配套气动执行器驱动翻板摆动，既可以完全封堵其中一路出料口实现单路全通输送，也可以将翻板调整至中间角度，按照实际生产需求调整两路出料的流量分配比例，适配不同工况下的物料分送、气流分配需求。在设计过程中，腔体内部的交汇过渡区域采用大圆弧顺滑过渡结构，没有直角凸起或突兀的变径结构，能够大幅降低介质流经时的阻力，减少粉体物料在腔体内的挂壁、积料问题，降低长期使用后的堵塞风险；主体结构采用等壁厚钣金折弯焊接成型，在保证整体结构强度、承受管路内压与物料冲击的前提下，尽可能控制装置整体重量，降低管路悬挂安装时的承重负载。从安装边界来看，三个接口的中心轴线处于同一垂直平面内，进料口垂直向上布置，两个出料口对称向斜下方延伸，整体安装占用空间紧凑，可直接安装在竖直管路与两路分支管路的交汇节点处，不需要额外预留过大的操作空间，外部的操作件位置避开了法兰对接的操作区域，日常调整、后期维护时不需要拆卸周边管路即可完成操作，能够有效降低现场运维的工作量。装置的法兰螺栓孔采用圆周均匀分布设计，可适配国内通用的圆形管道法兰安装标准，现场安装时不需要对原有管路进行大规模改动，替换原有三通接头即可快速完成布设，大幅缩短现场施工的周期。
