日标法兰式铸铁手动截止阀结构设计

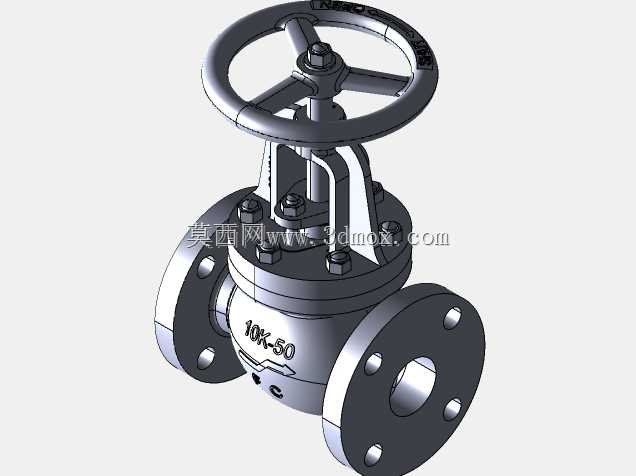

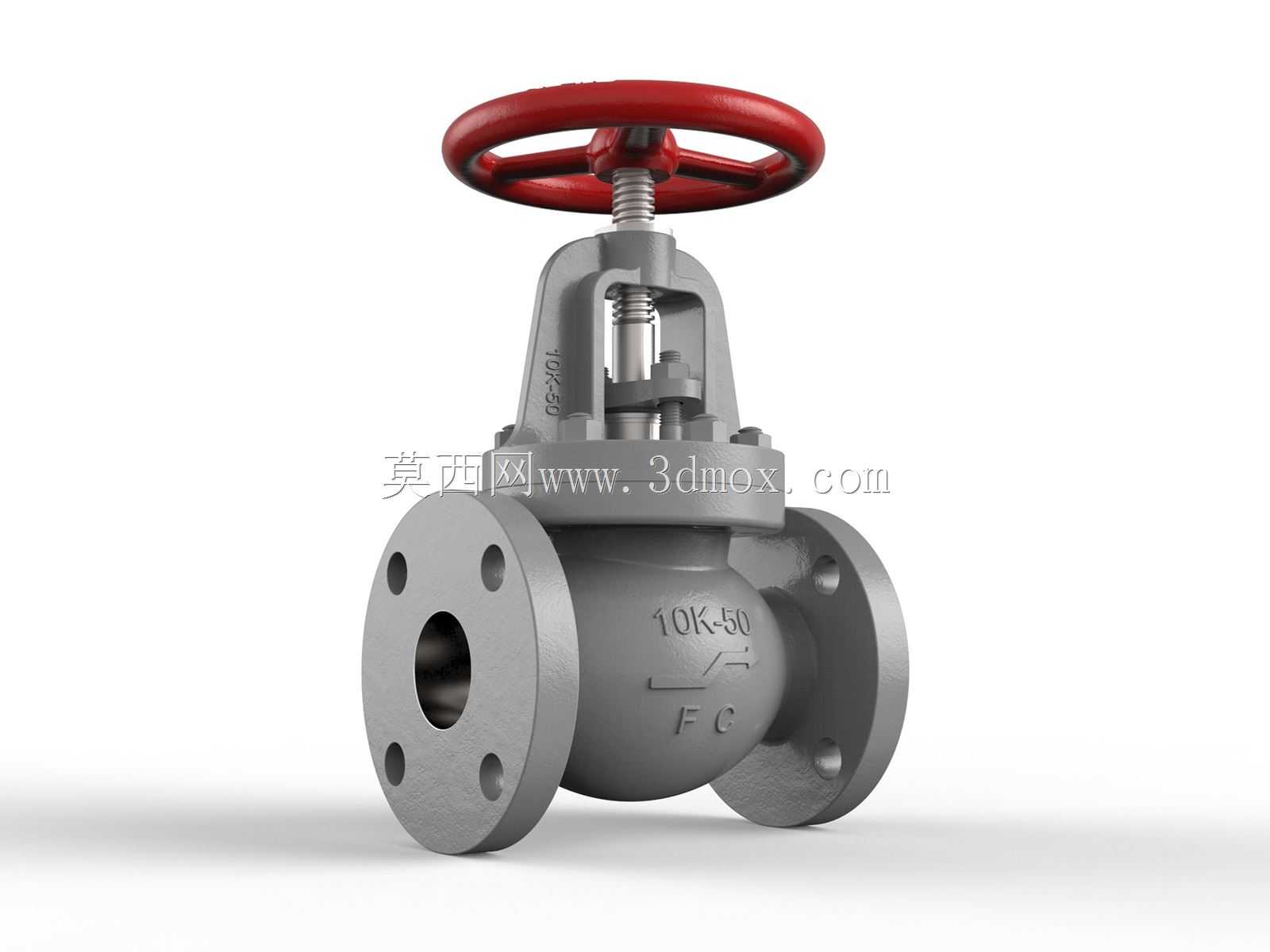

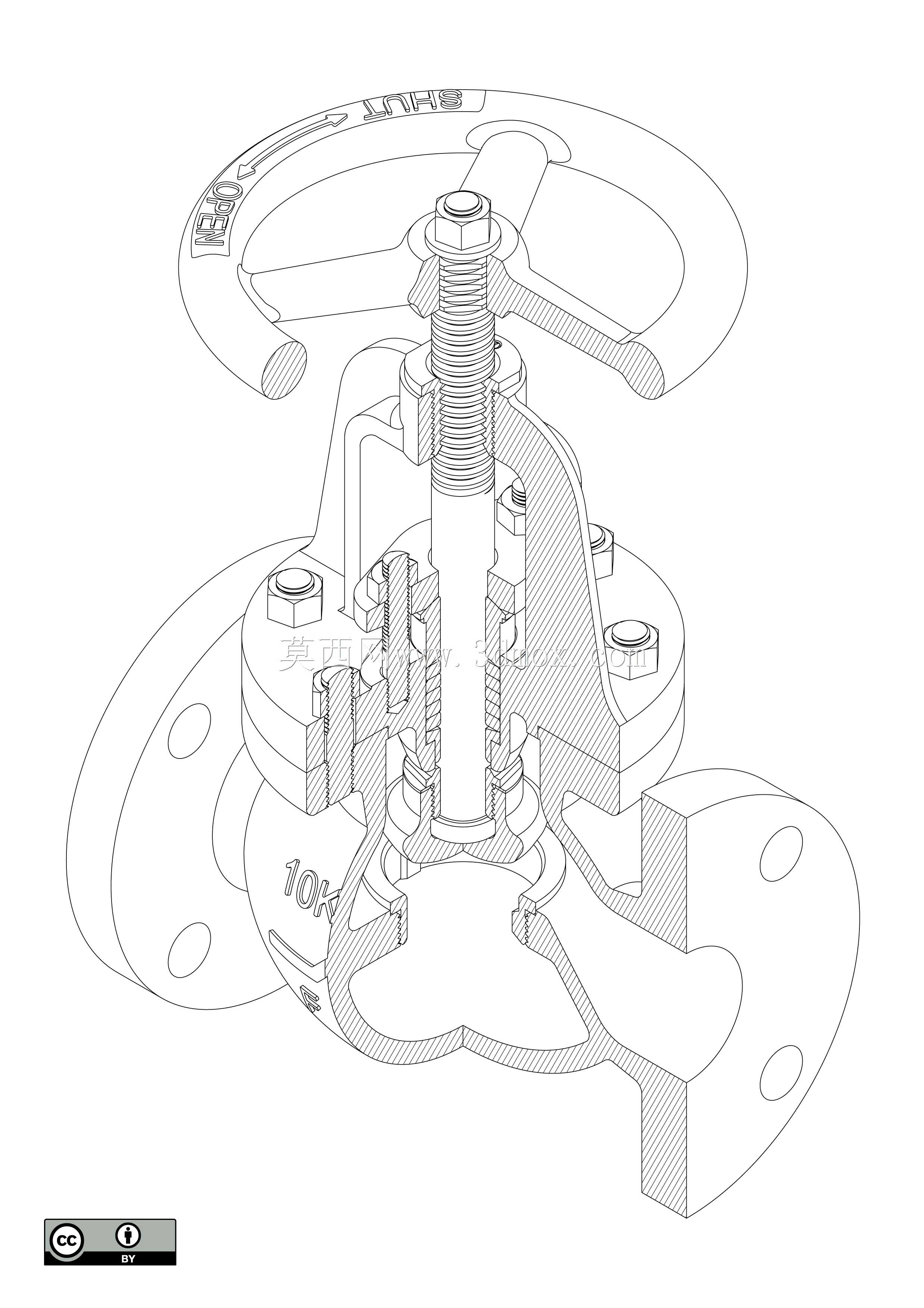

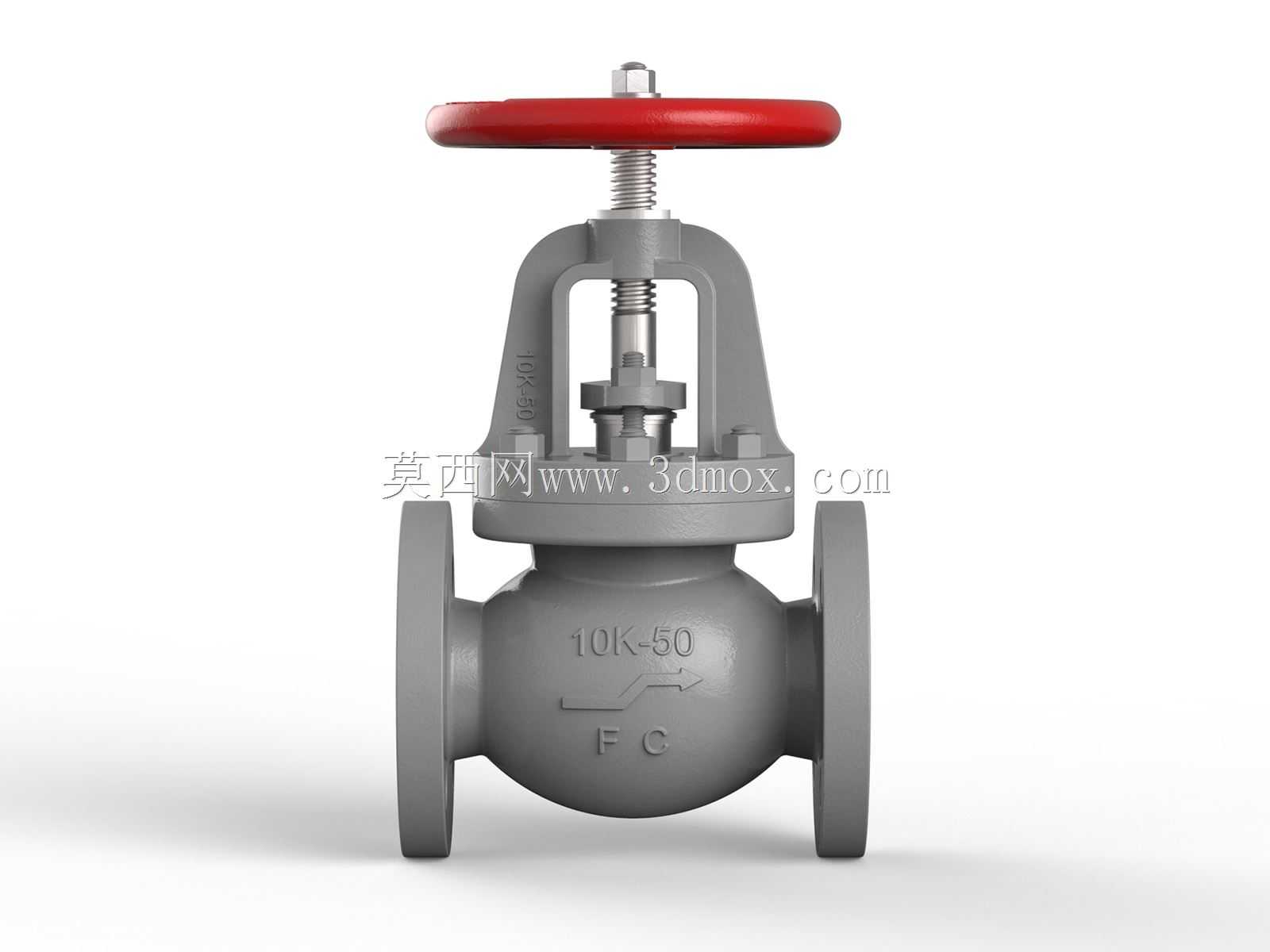

这款手动法兰截止阀主要应用于低压给排水、暖通循环、普通工业流体输送等管路系统中，承担管路介质通断截断的核心功能，可适配清水、低浓度无强腐蚀性流体介质的工况，在楼宇管网、小型工业生产线、市政配套管路中都能稳定发挥作用。产品采用手轮驱动的明杆结构设计，操作时手轮带动阀杆做升降运动，可直观判断阀门的启闭状态，避免误操作带来的管路风险；阀体采用铸铁材质打造，兼顾结构强度与制造成本，适配常规低压工况的使用需求，阀体两侧采用法兰连接结构，安装时可直接与同规格管路法兰对接，通过螺栓紧固即可完成装配，密封性能可靠，安装维护便捷。设计过程中优先考虑了操作的便捷性与结构的耐用性，顶部红色手轮采用符合人体工学的轮辐式设计，握持施力顺畅，开关操作无需额外辅助工具，日常巡检时可快速完成启闭动作；阀杆部位设置了密封填料结构，可有效避免介质沿阀杆渗漏，长期使用后仅需更换填料即可恢复密封性能，降低后期维护成本。阀体流道采用直通式结构设计，介质流通时阻力相对较小，可减少管路的压力损失，阀瓣与阀座的密封面采用贴合式设计，截断状态下密封严实，无内漏隐患。产品的安装边界清晰，两侧法兰为日标10K规格，公称通径50mm，法兰端面的螺栓孔位置、孔径均符合对应标准要求，安装时无需额外调整管路法兰位置即可完成对接；阀体整体高度适配常规管路安装空间，手轮顶部距离阀体底部的尺寸预留了充足的操作空间，安装后手轮周边无需预留过大的操作余量，可有效节省管路排布的空间占用。阀体表面做了均匀的防锈处理，可适应常规室内及有遮蔽的室外工况，避免长期使用出现锈蚀问题，延长设备的整体使用寿命。
