槽型托辊带式输送作业设备结构设计

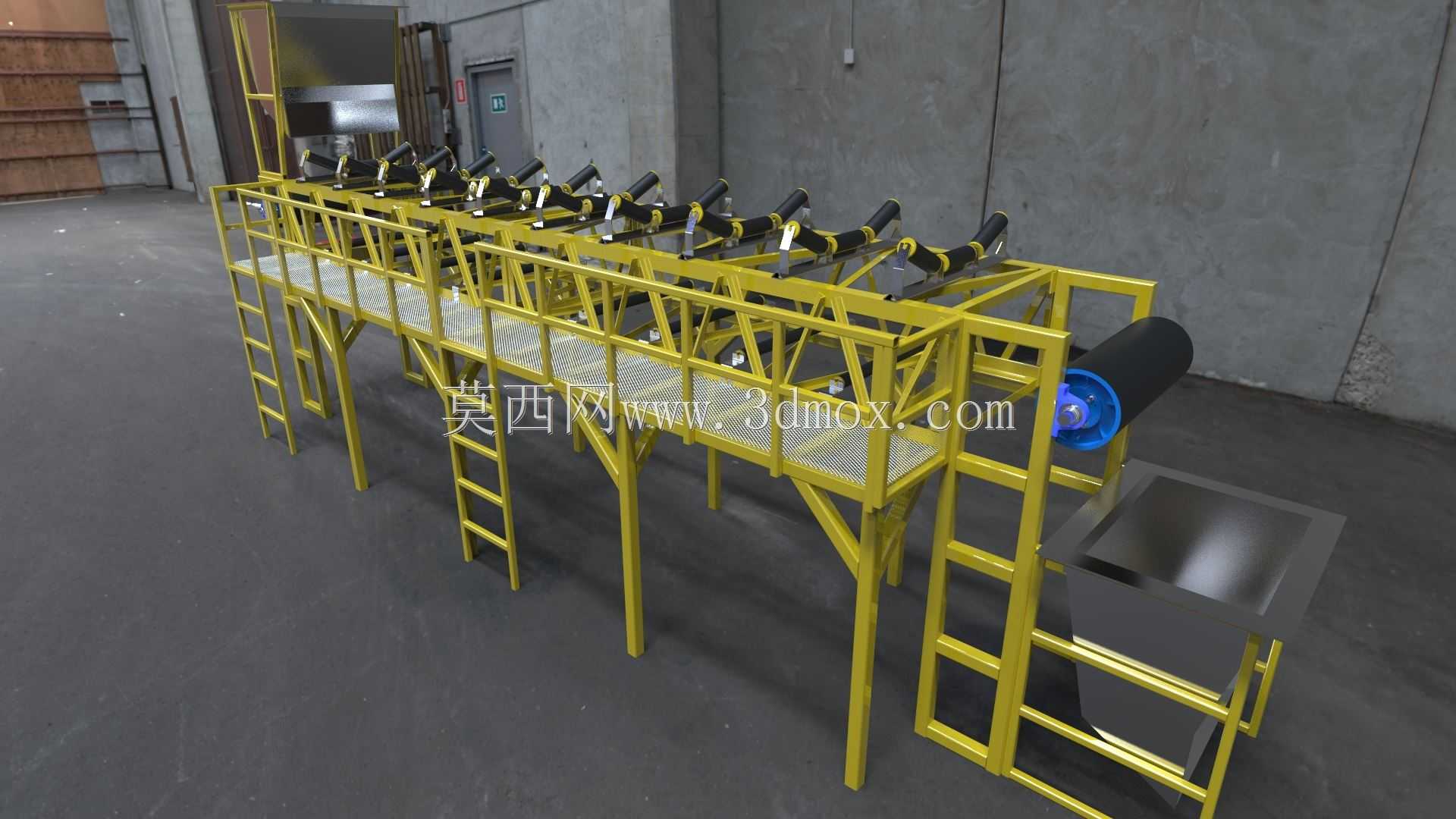

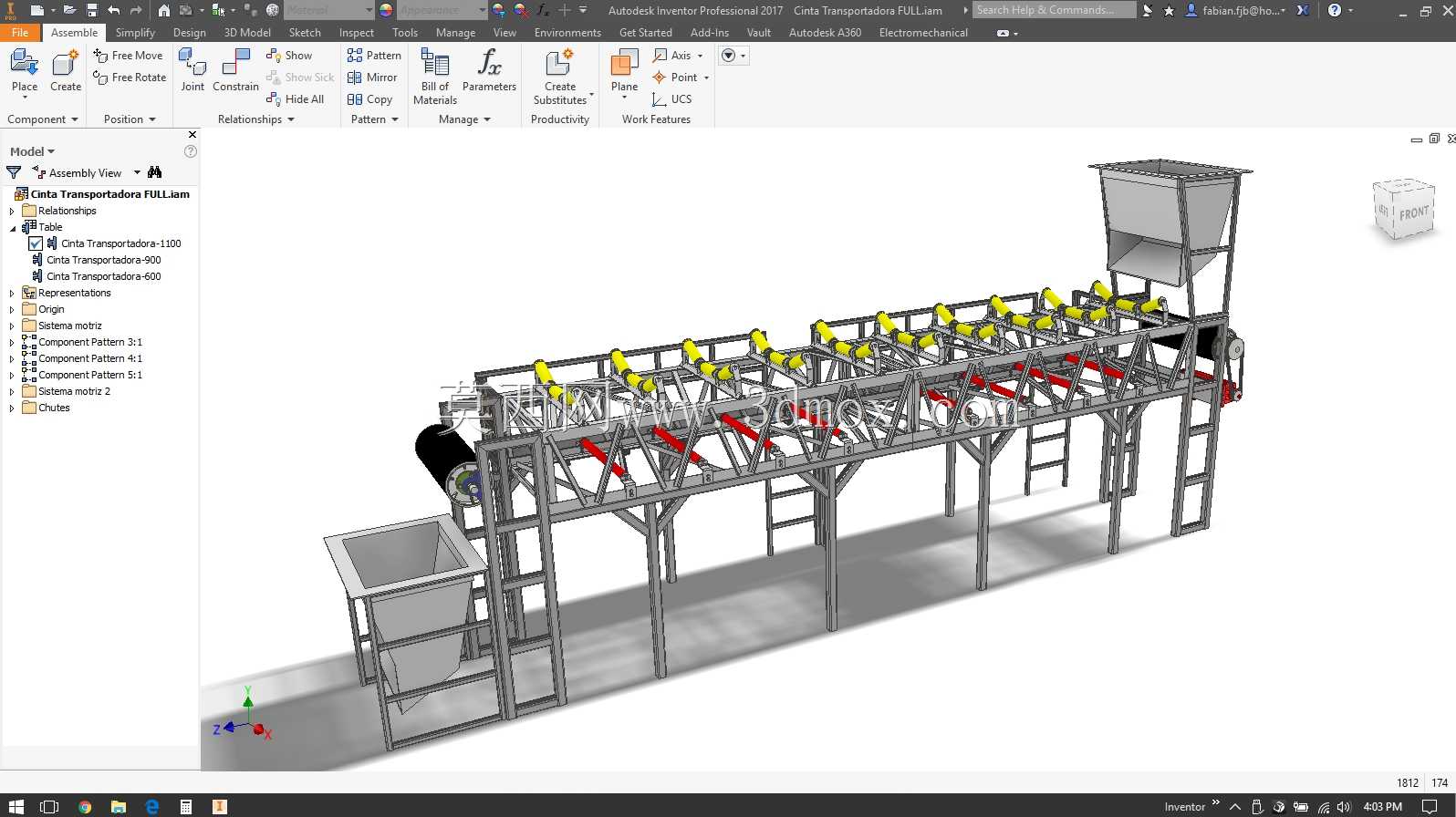

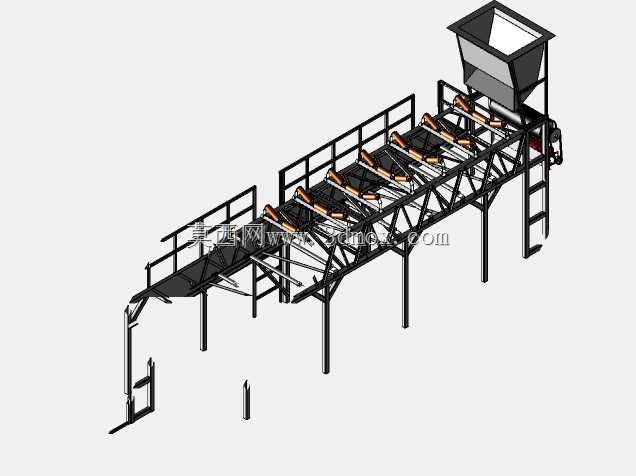

该输送设备主要面向散状物料的连续转运作业场景，可广泛应用于矿山开采、建材加工、粮食仓储、港口装卸、冶金生产等行业的生产流水线中，承担散粒状、小块状物料的长距离或工位间转运任务，能够衔接破碎、筛分、包装、仓储等不同生产工序，替代传统人工搬运或间歇式转运设备，大幅提升生产环节的物料流转效率，降低人工作业的劳动强度与安全风险。设备采用槽型托辊组作为输送带的承载支撑结构，多组等距排布的槽型托辊可将输送带弯折为内凹的槽型截面，有效增大物料承载容积，同时避免散状物料在输送过程中从带体两侧撒漏，适配砂石、煤块、谷物、矿渣等各类流动性较好的散料输送需求；设备端部设置驱动辊筒，为整条输送带提供循环运转的动力，辊筒表面可做防滑包胶处理，提升与输送带之间的摩擦力，避免重载工况下出现打滑丢转的问题。设备主体采用型钢焊接拼装的桁架式机架结构，整体刚性充足，可承受满载物料的持续载荷，同时桁架结构自重较轻，便于现场的吊装与固定安装；机架两侧设置通长的格栅式检修走道，走道边缘配备防护护栏，沿机架长度方向间隔设置直爬梯，方便运维人员抵达设备各位置开展托辊更换、带体调整、故障排查等日常维护作业，无需额外搭建临时检修平台。设备进料端设置敞口式接料斗，接料斗采用斜壁收口结构，可引导上游设备卸下的物料精准落至输送带中心位置，避免物料偏载导致的输送带跑偏、撒料问题，同时缓冲物料下落对带面的直接冲击，延长输送带的使用寿命。设计过程中充分考虑现场安装的边界条件，机架底部预留标准化的安装固定点位，可适配混凝土基础预埋螺栓固定、钢结构平台焊接固定等多种安装方式，设备的输送倾角、托辊排布间距、机架高度均可根据现场的工位高差、输送距离、物料特性做模块化调整，整体结构采用标准化的部件拼装设计，易损件均采用行业通用规格，可降低后期运维的配件采购成本与更换难度；设备整体布局紧凑，在满足输送能力要求的前提下尽可能压缩横向占用空间，适配厂房内、矿区作业面等不同空间受限的安装场景，运转过程中运行平稳，噪音低，可满足长时间连续作业的生产需求。
