24V螺纹连接式直流供水泵结构设计

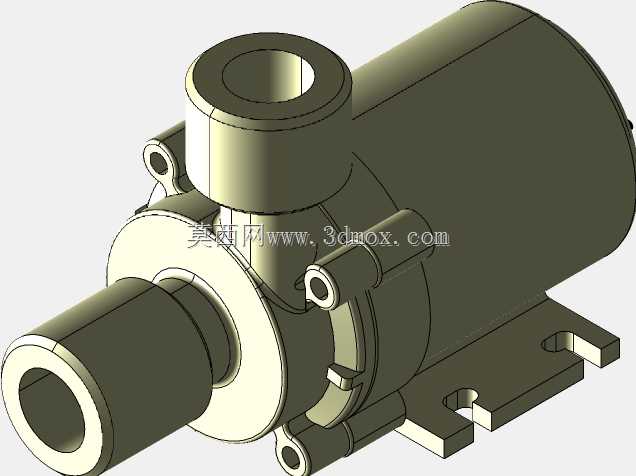

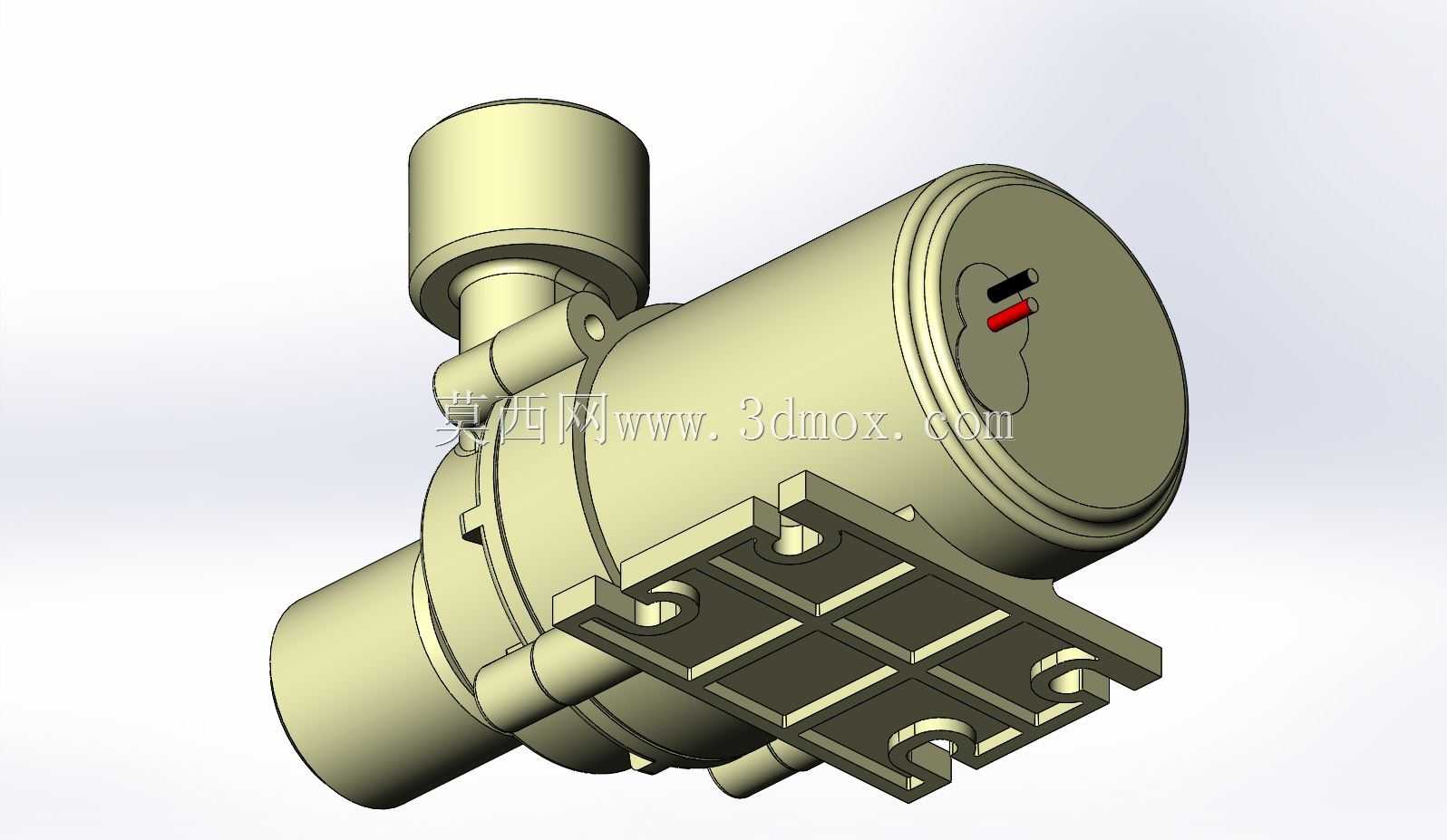

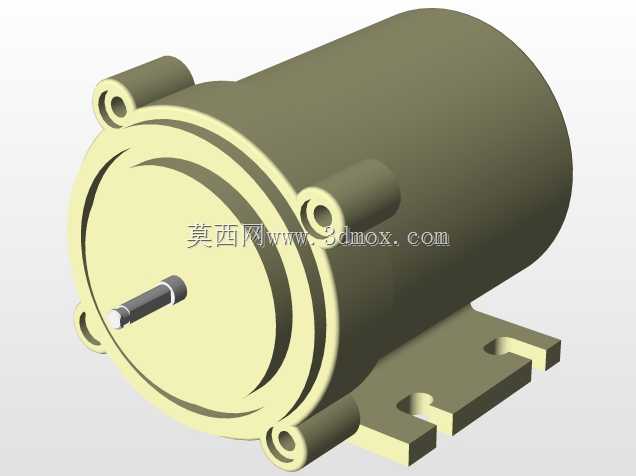

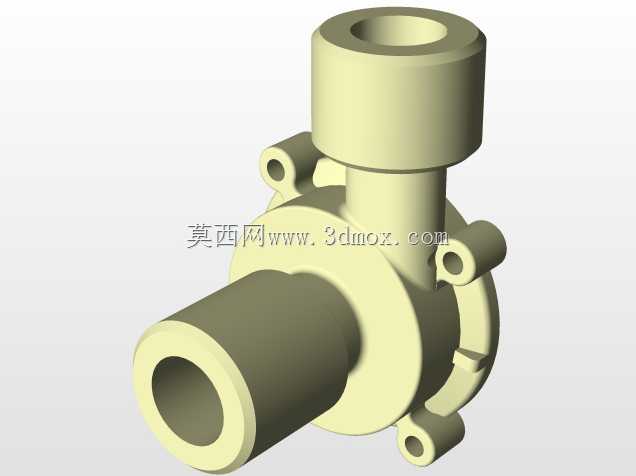

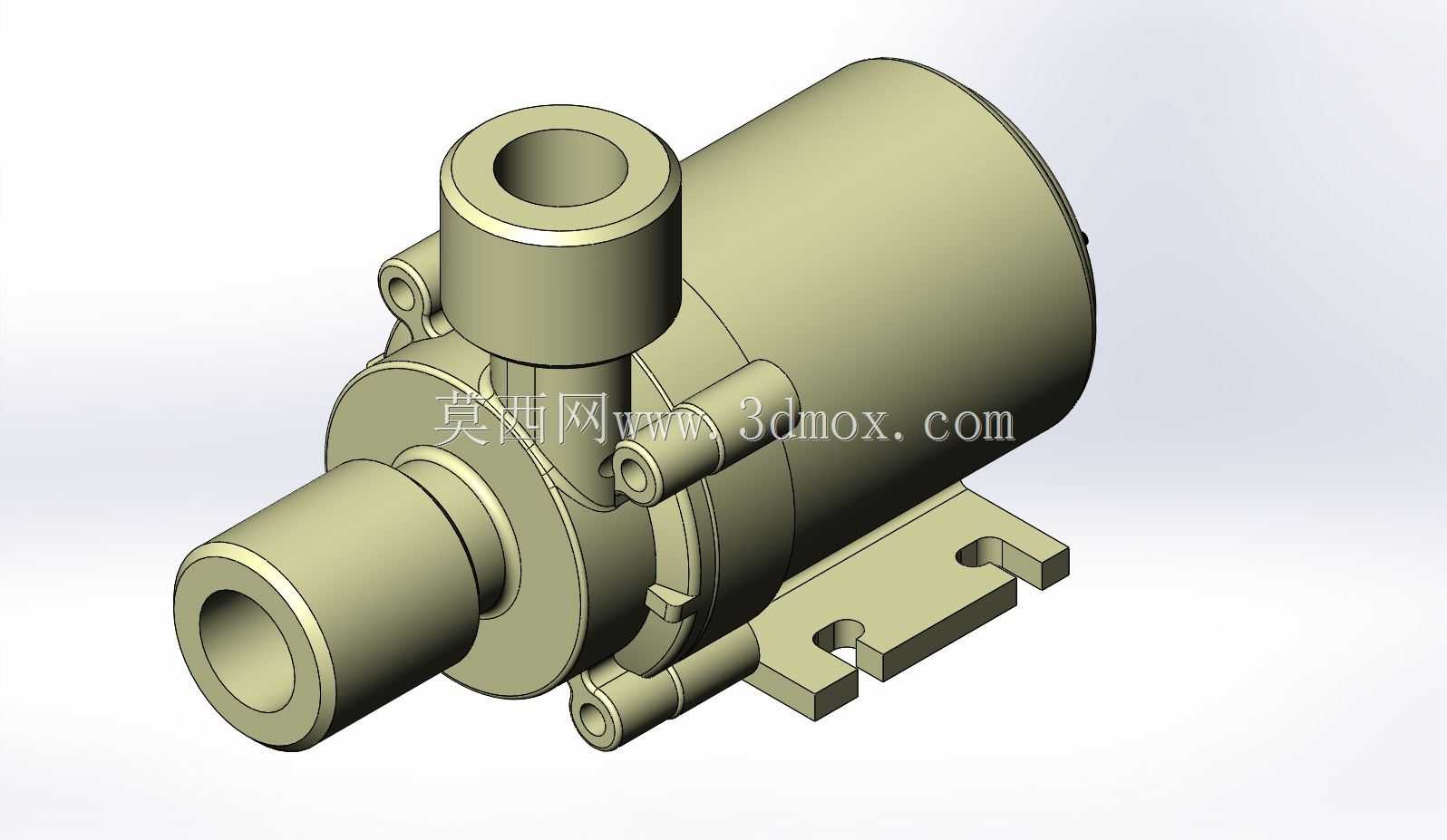

这款直流驱动的流体输送泵，主要面向低压小流量的流体循环、供水增压场景设计，可广泛应用在小型水冷散热系统、家用净水设备、小型水族循环、车载供水系统、小型工业设备冷却回路等场景中，依靠直流供电即可稳定运行，适配低压直流供电的使用环境，无需复杂的高压供电配套设施，在便携设备、移动作业设备、离网小型流体输送场景中有着极高的适配性。泵体采用一体化集成的结构设计，将驱动电机部分与泵头流体腔部分整合为同轴整体结构，大幅缩减了设备的整体占用空间，泵体底部设置了带安装孔的一体式固定支座，安装时可直接通过螺栓穿过支座的开孔完成设备固定，安装支座的开孔做了长槽式的容错设计，可适配一定范围内的安装孔位偏差，降低现场安装的对位难度。流体接口采用标准1/2英寸螺纹连接结构，进出口均为内螺纹接口，可直接匹配同规格的标准水管接头，无需额外定制转接配件，管路连接时可通过生料带等密封材料完成螺纹密封，连接可靠且拆装维护十分便捷。设计过程中充分考虑了直流泵的运行稳定性需求，将泵腔的流道做了圆弧过渡处理，减少流体在泵腔内的涡流损失，提升流体输送效率，同时降低流体运行过程中的噪音与振动。泵体的外壳做了等壁厚的结构设计，既保证了壳体的结构强度，可承受额定工作压力下的流体载荷，也避免了不必要的材料浪费，控制整体设备的重量。电机部分与泵腔之间设置了密封隔离结构，可有效避免流体渗入电机腔体造成驱动部件损坏，提升设备的运行可靠性与使用寿命。整体外形采用圆柱式主体搭配侧出接口的布局，主体圆柱段为驱动电机容纳腔，轴向伸出的接口为流体入口，垂直向上的接口为流体出口，这种布局可让管路连接时的走向更加灵活，适配不同安装空间内的管路排布需求，安装边界可覆盖多数小型设备的内置安装空间，也可作为独立泵单元固定在设备机架上使用，运行时可稳定输送常温清水或其他无强腐蚀性的流体介质，满足小流量流体输送的使用需求。
