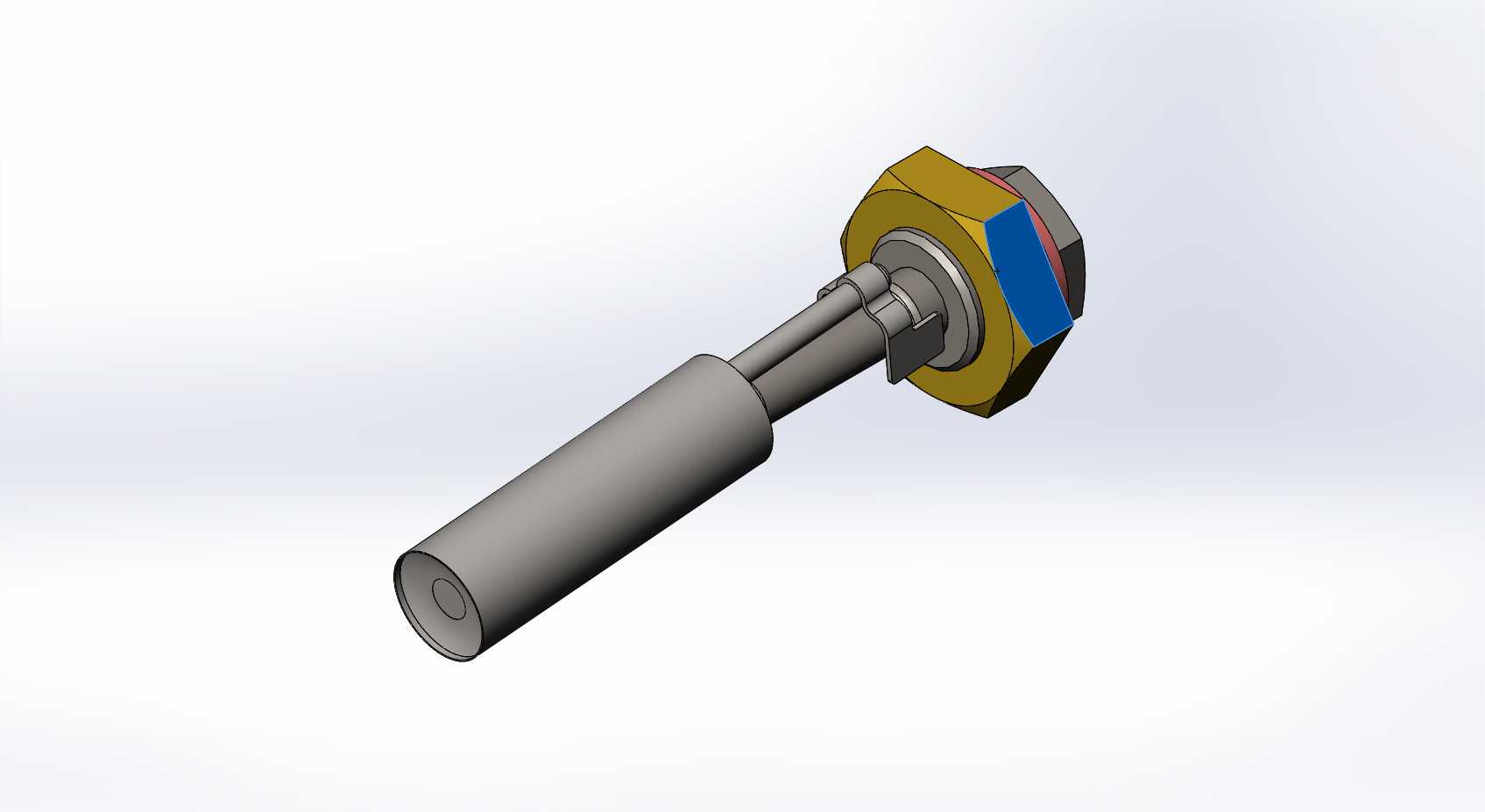

1/2英寸螺纹侧装球形液位开关结构

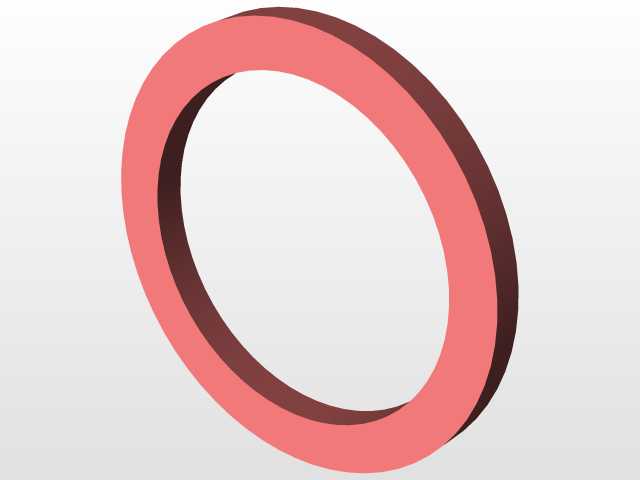

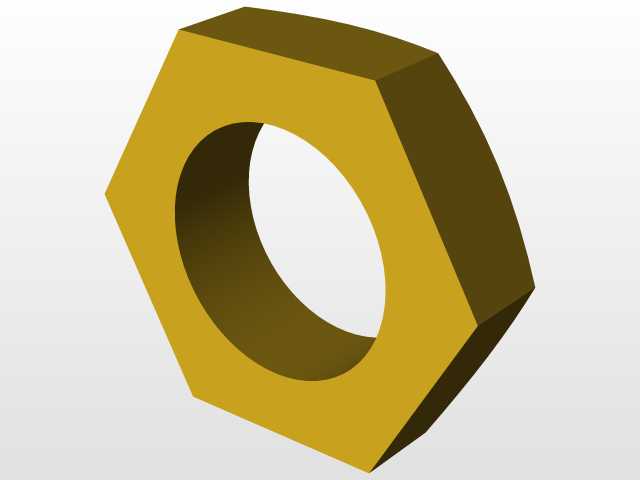

　　在中小型储液罐体、循环水系统、小型液压站的液位管控环节，侧装式球形液位开关是应用频次极高的检测元件，这款1/2英寸螺纹规格的产品，正是针对小容积腔体、紧凑安装空间的液位点位检测需求开发的结构方案。不同于顶装式浮球开关需要占用罐体顶部安装空间、对罐体上方净空有要求的特性，这款产品采用罐体侧壁水平安装的形式，安装位置可根据需要触发液位报警、启停补排液泵的液位高度灵活设定，适配壁厚在3-12mm范围内的各类金属、塑料储液罐体，安装时仅需在罐体对应高度位置加工出匹配1/2英寸管螺纹的安装孔，将带密封垫圈的螺纹段旋入罐体即可完成固定，六角形的锁紧螺母结构可在旋入过程中提供可靠的施力面，配合红钢纸或者丁腈橡胶材质的密封垫圈，能够承受最高1MPa的静压，避免罐内液体从安装缝隙渗漏。

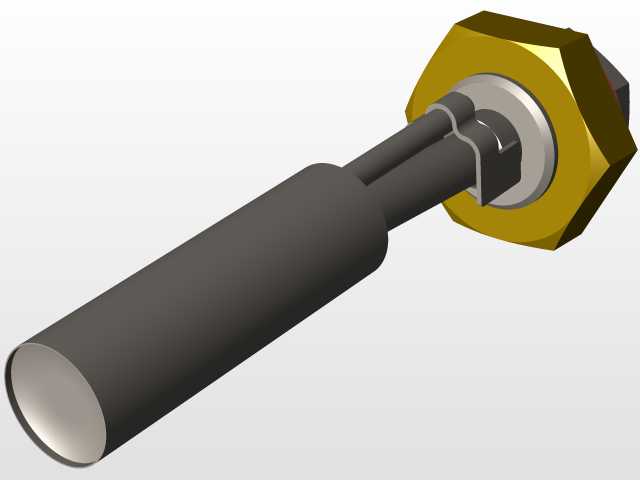

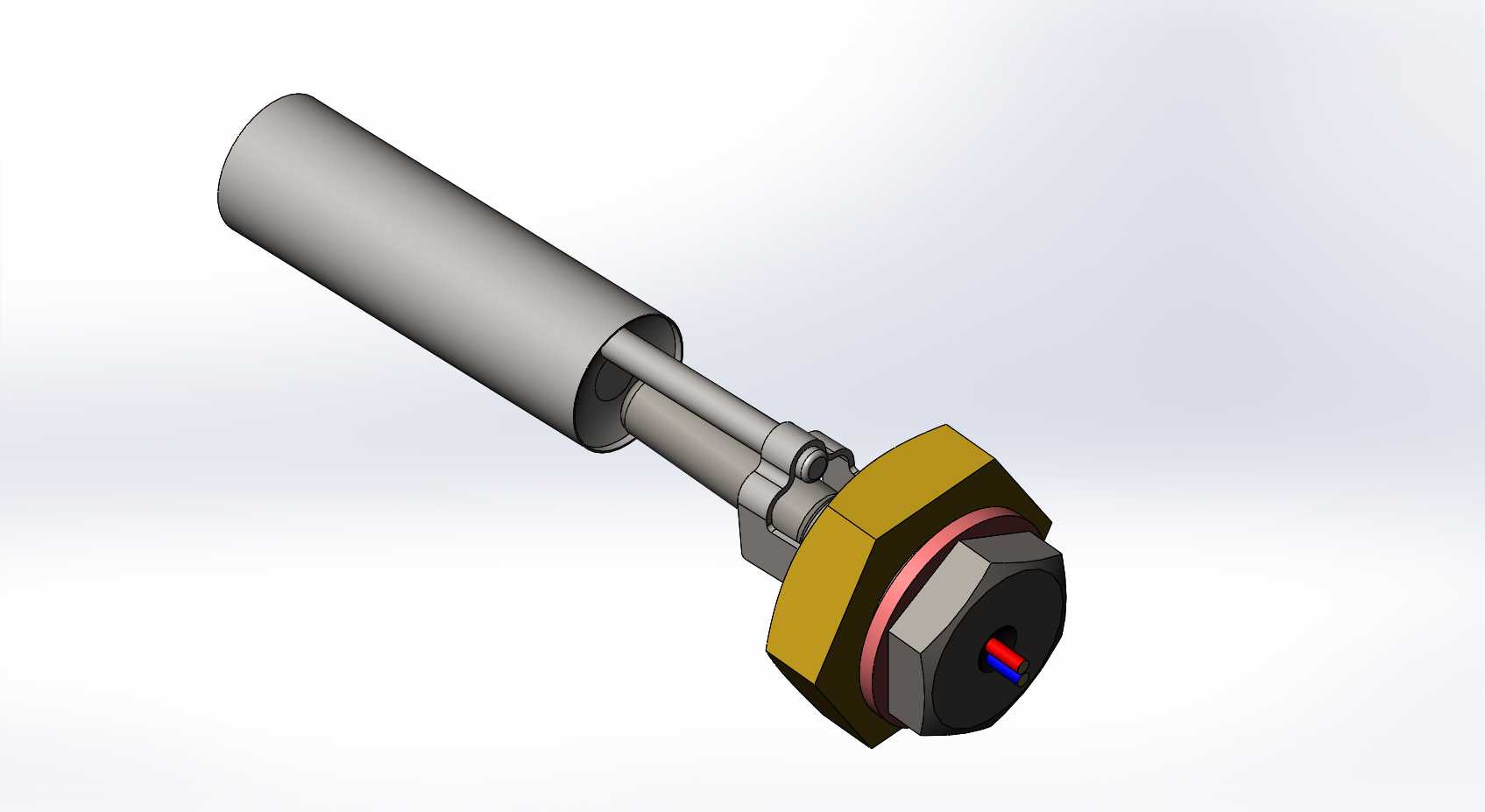

　　从结构设计逻辑来看，这款产品采用了磁耦合触发的无接触式信号输出方案，伸入罐体内部的长杆段为导向结构，内部设置有干簧管触发回路，外部套合的浮球组件内置永磁磁环，当罐内液位上升或者下降到设定点位时，浮球随液位沿导向杆滑动到触发位置，磁环的磁场穿透导向杆的不锈钢管壁触发内部干簧管的触点吸合或者断开，输出开关量信号给后端的液位控制回路，整个触发过程没有机械传动部件的直接接触，不存在杆件穿轴位置的动密封泄漏点，长期浸泡在水、液压油、低浓度酸碱溶液等常见工业液体中也不会出现密封失效的问题。导向杆尾部的接线端采用六角外壳防护，内部设置有接线端子排，红蓝两色的接线标识清晰区分常开、常闭触点，接线完成后可配套防水接线盒实现IP65级别的防护，适配车间、户外设备等存在淋水、粉尘的使用场景。

　　在实际选型应用过程中，这款产品的安装边界需要重点关注：导向杆伸入罐体内部的有效长度为85mm，安装时需要确认罐体内对应位置没有搅拌桨、加热管、进出液管等其他结构件，避免浮球上下滑动过程中出现卡滞，导致液位信号误触发或者不触发；浮球的外径为28mm，安装孔加工完成后需要清理孔边的毛刺、焊渣，防止浮球滑动过程中被毛刺剐蹭，影响浮球随液位浮动的灵活性。不同于连杆式多点液位开关可以在一根杆上设置多个触发点位，这款产品为单点位检测结构，单台设备仅能实现一个固定液位高度的信号输出，若需要实现高液位、低液位两个点位的检测，可在罐体侧壁不同高度位置分别安装两台该规格开关，分别对应补泵启动、高液位溢流报警的触发点位，这种分布式安装的方案相比长杆式多点开关，在小型罐体上的安装灵活性更高，后期维护更换时也无需排空整个罐体的液体，仅需关闭对应位置的检修阀即可完成拆换。

　　从结构可靠性设计角度，这款产品的浮球采用304不锈钢冲压焊接成型，表面做电解抛光处理，不容易附着液体中的杂质、水垢，长期使用不会因为浮球表面附着污物导致重量变化，影响浮球的浮力参数；导向杆采用无缝不锈钢管加工，两端的密封结构采用激光焊接工艺，杜绝液体渗入杆体内部导致电路失效的问题；螺纹安装段的螺纹精度符合GB/T7307的55度非密封管螺纹标准，和市面上通用的1/2英寸内螺纹接头、罐体开孔的匹配度高，不需要额外加工定制转接头，现场安装的适配性较强。在小型冷水机的水箱液位控制场景中，这款开关常被安装在水箱侧壁距离底部50mm的位置，当水箱内冷却水因为蒸发、管路泄漏导致液位下降到该位置时，开关触发信号给设备控制系统，发出低液位报警同时切断制冷压缩机的供电，避免冷却水泵空转、压缩机因为散热不良出现高压保护；在小型润滑油站的油箱上，这款开关可安装在油箱高液位位置，当补油过程中液位到达该点位时，触发信号停止补油泵工作，避免润滑油加注过满从油箱透气帽溢出。
