小流量液压齿轮泵工业三维设计

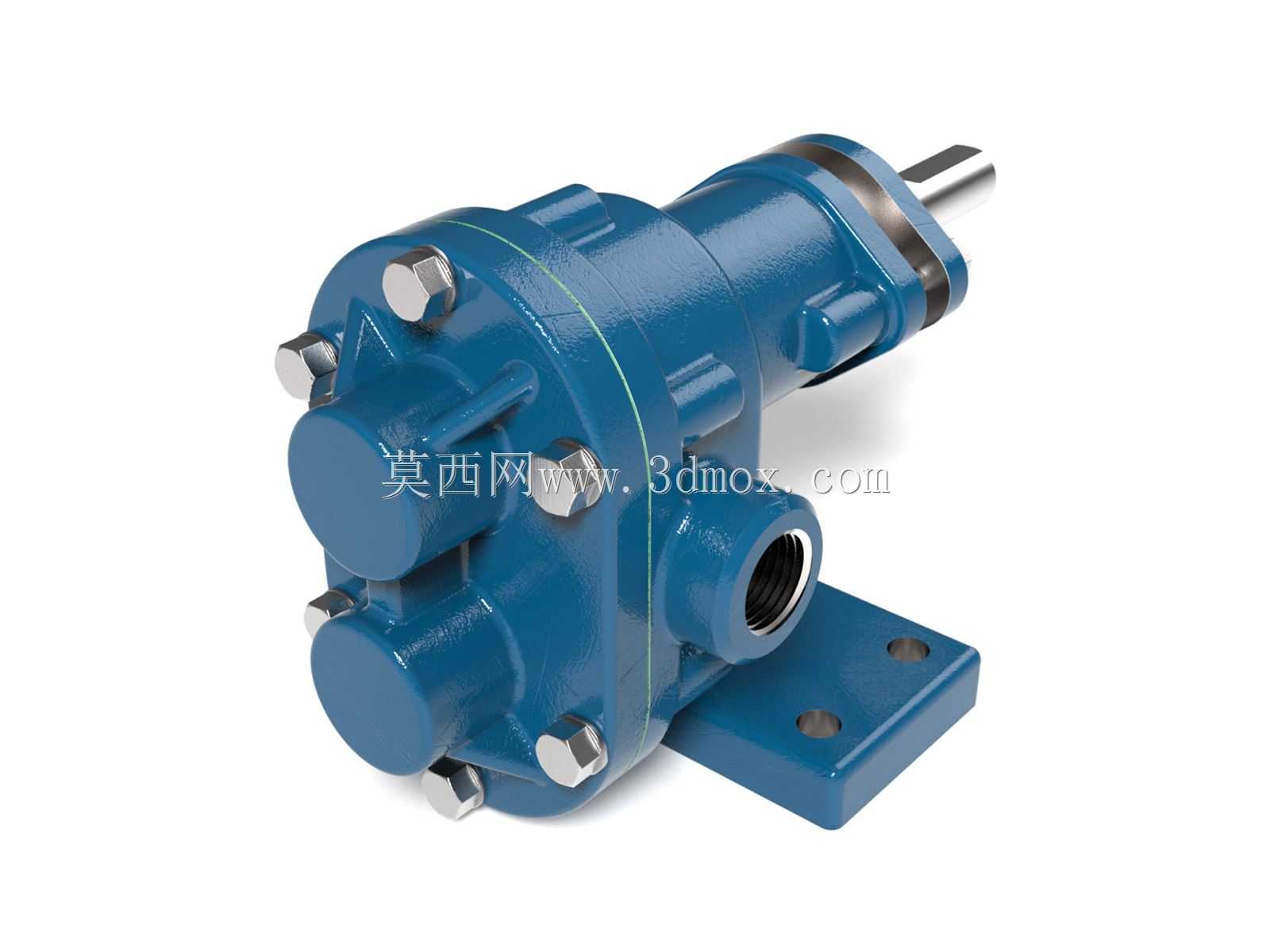

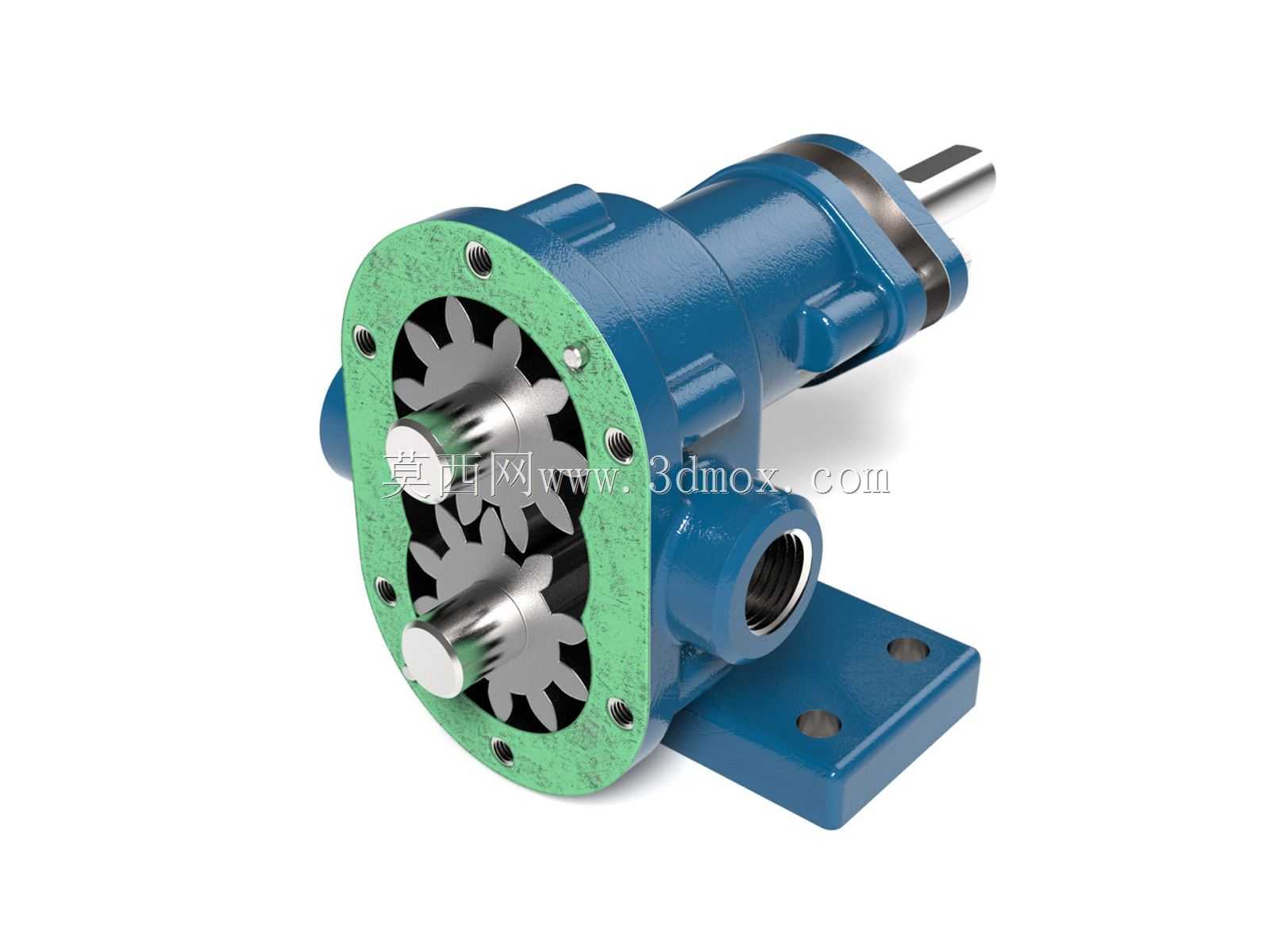

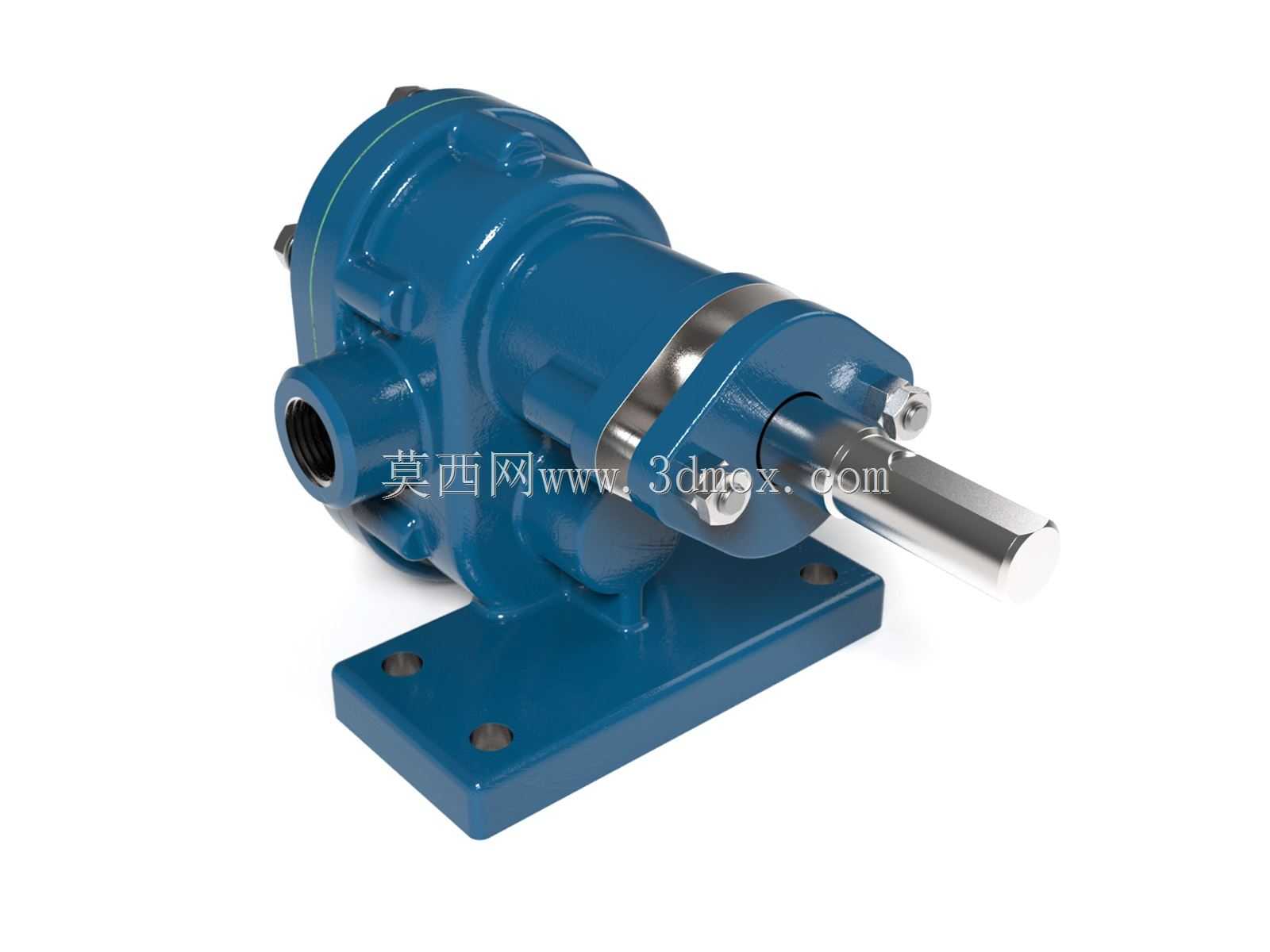

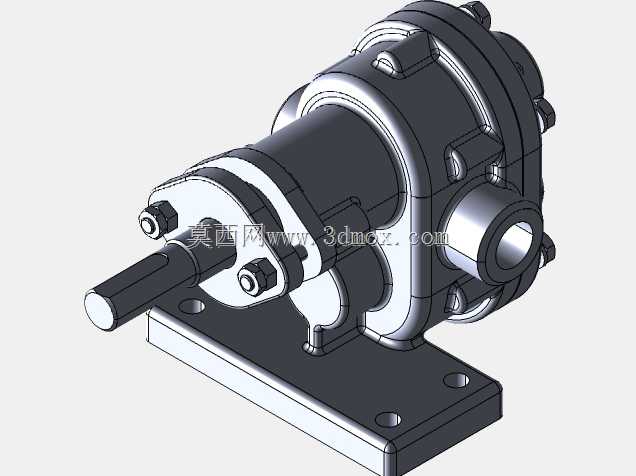

这款小流量液压齿轮泵主要面向低压液压系统的流体输送场景，在小型机床液压夹紧回路、润滑系统供油、小型液压机具动力传输、燃油输送辅助单元等场景中有着广泛应用，能够为系统提供稳定的压力油输出，保障液压执行元件获得持续平稳的动力供给。作为容积式泵的典型结构，它依靠内部一对啮合齿轮的转动形成密闭容积变化完成吸排油动作，运转过程中流量脉动小，工作噪音低，对于粘度适配范围内的流体具备稳定的输送能力，额定工况下可满足每分钟十升的流量输出需求，适配0.3兆帕的工作压力区间，能够覆盖多数低压液压回路的使用要求。在产品设计层面，这款齿轮泵采用了集成式安装底座结构，泵体与安装脚一体化铸造成型，既保证了壳体的结构强度，也简化了现场安装的定位流程，进出油口采用标准管螺纹接口，能够直接适配常规液压管路的连接需求，无需额外制作过渡接头。泵体端盖采用内六角螺栓紧固，密封面设置密封胶圈，能够有效避免工作过程中的油液渗漏问题，伸出端的轴结构设置了密封组件与定位轴段，既可以直接通过联轴器与动力端连接，也能适配带轮传动的安装需求，适配350转每分钟的额定工作转速，能够匹配多数小型电机、内燃机输出端的转速区间。从安装边界来看，这款齿轮泵整体结构紧凑，底座的两个安装孔位间距经过优化设计，能够直接固定在常规厚度的安装平台上，进出口的朝向设置在泵体侧方，能够适配不同方向的管路排布需求，不会与周边安装的阀件、管路产生干涉。泵体外部的加强筋结构既提升了壳体的承压能力，也能在运转过程中辅助散热，避免长时间工作导致油温过高影响密封件寿命。内部齿轮采用高精度啮合设计，齿侧间隙控制在合理区间，既保证了容积效率，也能避免齿轮运转过程中的卡滞与过度磨损，端盖的定位结构保证了齿轮轴的同轴度，降低运转过程中的径向跳动，延长轴承与密封件的使用寿命。整体设计兼顾了安装便捷性、工作可靠性与维护便利性，能够在常规工业环境下长期稳定工作，不需要频繁拆解维护，适配多类低压流体输送的使用需求。
