槽轮式间歇传动机构结构设计

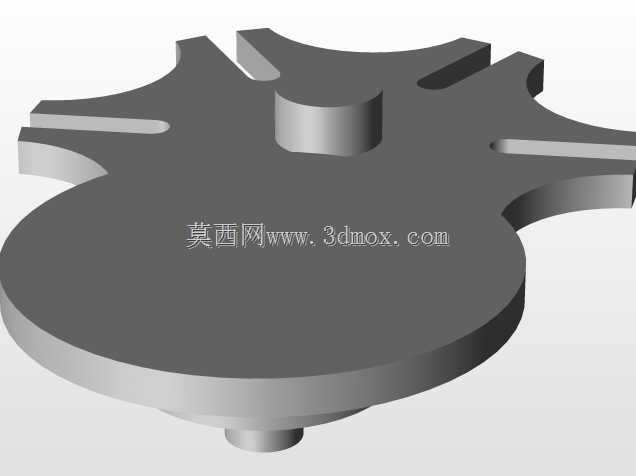

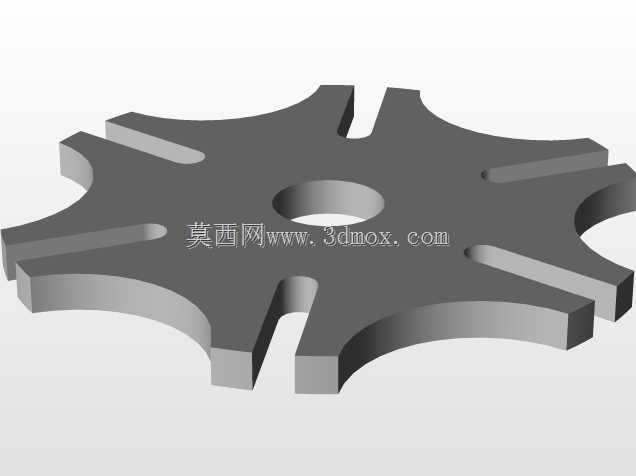

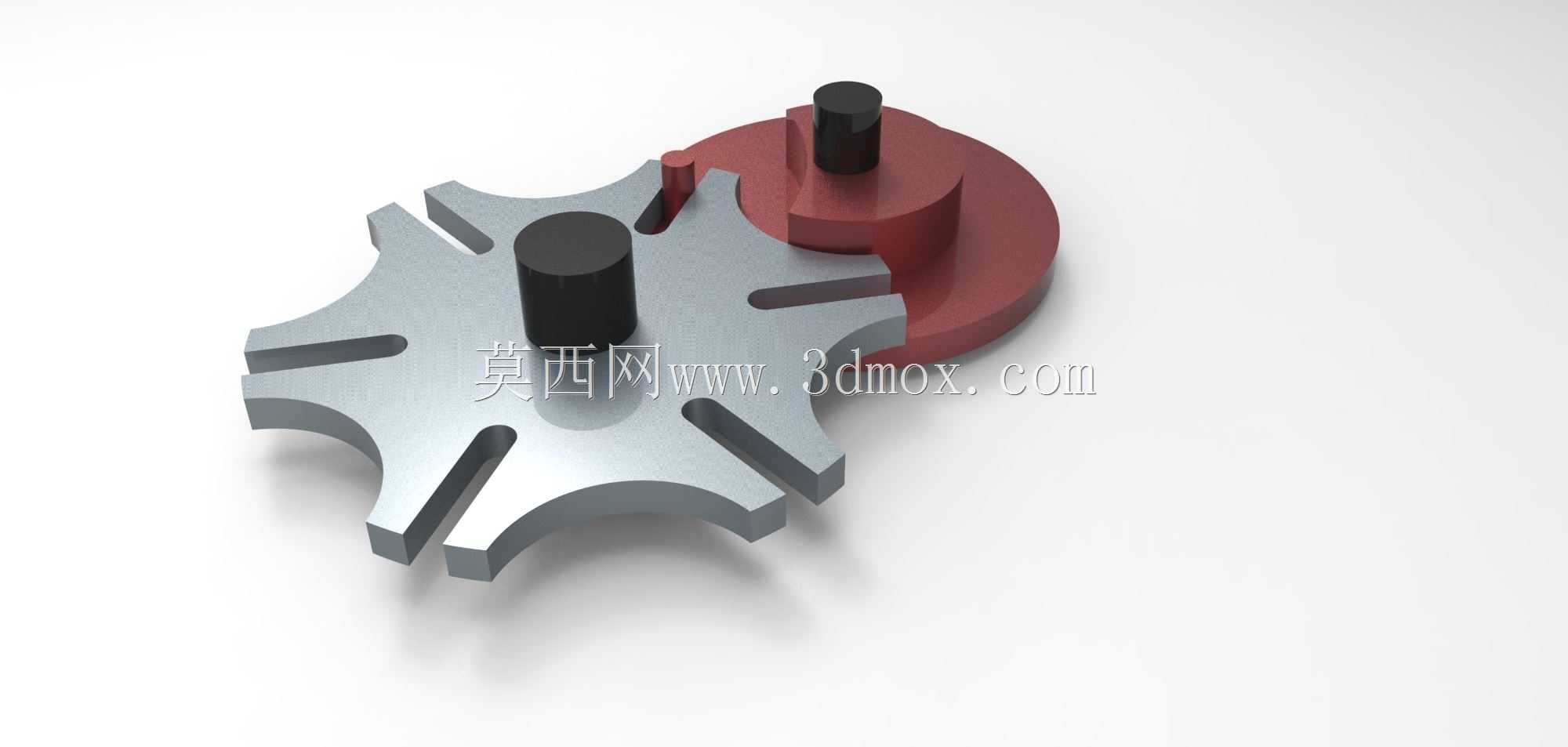

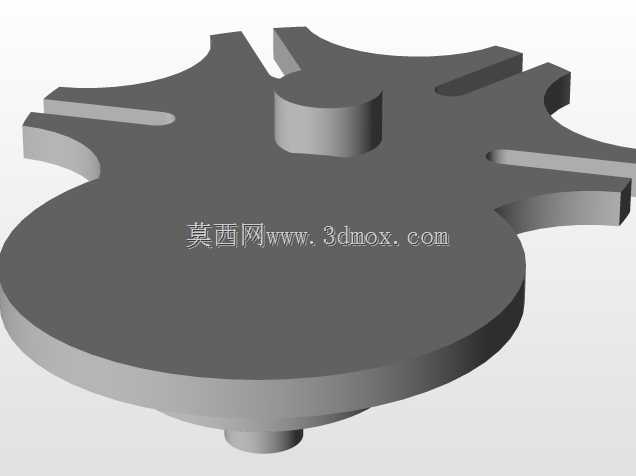

该间歇传动结构是经典的槽轮式间歇运动执行部件，核心应用场景覆盖多工位自动化转台、轻工包装设备进给工位、电影胶片拉片机构、多工位检测设备分度单元等需要实现周期性间歇转位的机械系统中，能够将主动件的连续匀速旋转运动，转化为从动件的周期性间歇转动，满足生产流程中工位切换、步进送料、分度定位的核心运动需求。从功能特性来看，该机构工作过程平稳无刚性冲击，在槽轮进入和退出啮合的阶段，传动件间的接触为渐进式圆弧贴合，相比棘轮等其他间歇机构，运行噪音更低、定位精度更稳定，单次转位的角度由槽轮的径向槽数量决定，可根据实际工位需求调整槽数适配不同的分度角度，常见的四槽、六槽、八槽结构可分别实现90度、60度、45度的固定角度转位，适配不同的工位布局需求。从设计思路层面，该结构采用外啮合平行轴布局，主动拨盘上的圆柱销在旋转过程中精准切入槽轮的径向槽内，带动槽轮完成固定角度的转动，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧紧密贴合，将槽轮牢牢锁止在固定位置，避免工位偏移，保证加工或装配过程中的位置精度。设计过程中重点匹配了拨盘回转半径与槽轮中心距的比例关系，确保圆柱销切入切出槽口时的运动顺滑，无卡滞、无刚性碰撞，同时优化了锁止弧的配合间隙，既保证锁止状态下槽轮无窜动，又避免配合过紧导致的运转磨损加剧。从外形尺寸与安装边界来看，该机构采用平行轴安装方式，两个回转部件的中心距为核心安装基准，安装时需保证两轴的平行度公差控制在合理范围内，避免因轴系偏斜导致圆柱销与槽壁的偏磨；整体结构径向尺寸紧凑，轴向厚度较薄，可直接集成在设备的传动箱体内，不需要额外预留过大的安装空间，输入轴可直接对接驱动电机或减速箱输出端，输出轴可连接转台、送料辊等执行部件，安装接口适配常规的轴承座安装方式，维护时仅需定期对啮合接触面加注润滑脂即可保证长期稳定运行，适合在中低速、中等载荷的间歇传动场景下长期使用，结构简单可靠，加工制造成本较低，是工业自动化设备中应用极为广泛的经典间歇传动结构。
