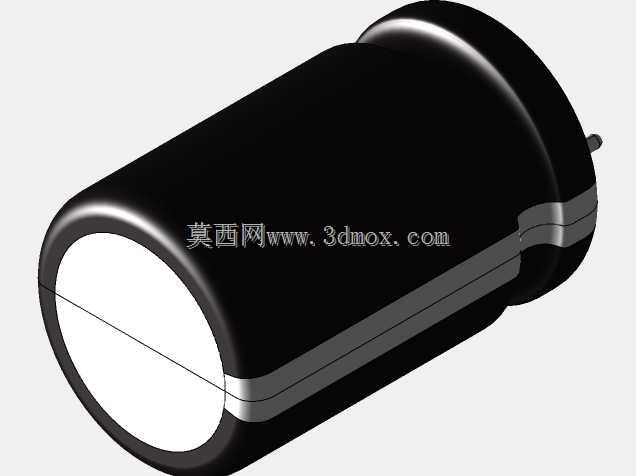

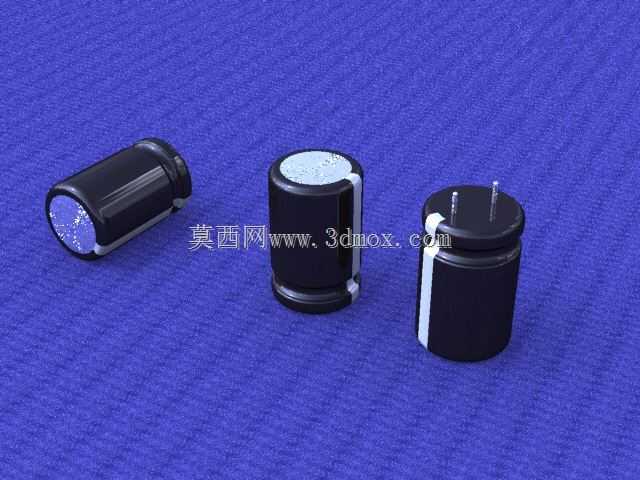

直插式铝电解电容器ELCO三维结构

这款直插式铝电解电容器ELCO是电子电路领域应用极为广泛的被动储能元件，日常多部署在各类低压直流供电回路中，承担电源滤波、信号耦合、能量缓冲、电压退耦等核心功能，小到消费类电子的主板供电模块，大到工业控制设备的电源单元、车载电子的稳压回路，都能见到这类元件的身影，是保障电路运行稳定性、滤除纹波干扰、短时补充供电缺口的关键基础部件。从实际使用场景来看，这类电容常被布置在PCB板的电源输入端口、芯片供电引脚周边，或是功率转换电路的输出端，依靠自身充放电特性平滑电压波动，避免电路因瞬时电压跳变出现工作异常，也能阻隔直流分量通过信号链路，保障交流信号的纯净传输。在产品功能特性层面，这款铝电解电容采用卷绕式芯体封装结构，外壳为绝缘耐温的硬质塑封材质，侧面带有极性标识条，能帮助生产组装环节快速识别正负极，避免反向接入导致的电容鼓包、漏液甚至炸裂风险，顶部的密封结构可抵御常规波峰焊、回流焊过程中的高温冲击，适配常规电子组装的工艺温度要求。设计过程中，工程师首先围绕常规PCB安装的通用间距要求确定引脚中心距，将引脚间距设定为7.5mm，适配市面上绝大多数通用PCB的焊盘孔位布局，无需额外定制板卡即可直接完成贴装；本体直径设定为16mm，整体高度控制在25mm，既保证了内部芯体有足够的卷绕空间来实现额定容值与耐压要求，也避免了本体尺寸过大占用过多板上空间，适配多数紧凑型电子设备的内部安装空间边界；引出引脚直径设定为0.8mm，匹配标准PCB插件孔的通用孔径，既能保证插件组装时引脚顺利穿过焊盘，也能在焊接完成后提供足够的机械固定强度，避免设备受振动冲击时引脚脱焊、电容移位。外形设计上采用圆柱型本体结构，一方面适配自动化插件设备的供料轨道尺寸，可兼容高速自动化产线的插件作业，大幅提升组装效率；另一方面圆柱结构的外壳受力均匀，在长期受热、内部压力轻微上升时能均匀分散应力，提升元件的长期工作可靠性。引脚采用镀锡铜质材质，具备优秀的导电性能与焊接附着力，可减少引脚接触电阻，降低大电流充放电过程中的引脚发热问题。在安装边界设计上，工程师充分考虑了板上元件的安全间距要求，本体侧面与周边相邻元件预留足够的电气间隙，避免高压场景下出现拉弧放电风险，同时本体高度也适配多数消费电子、工业控制板卡的外壳内部净空要求，不会出现元件顶壳、组装干涉的问题，能适配绝大多数常规板卡的安装环境。
