旋转转线性角向运动教学演示机构

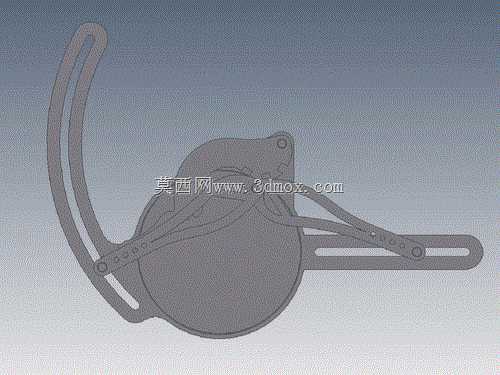

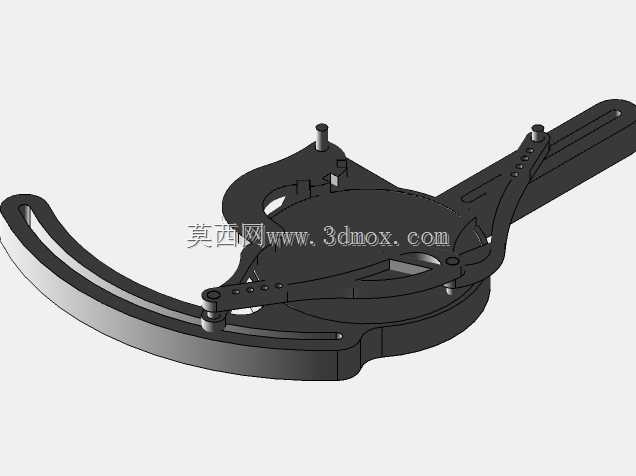

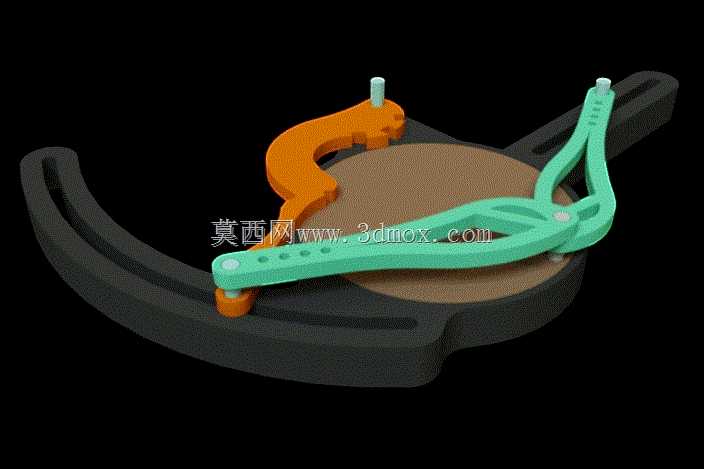

这套运动转换机构的核心设计目标，是将单一的旋转输入动作，同步转化为直线方向的线性位移与定角度范围的角向摆动，最初的应用场景定位是中学物理、大学机械基础课程的课堂演示教具，同时适配桌面级FDM3D打印的加工要求，无需额外支撑即可完成全部零件的打印制作，学生可自行组装后直观理解运动转换的核心逻辑。从结构布局来看，整套机构以弧形黑色底座作为安装基准，底座上预留的弧形滑槽为运动件提供导向约束，安装边界可根据演示需求调整，常规教学使用的版本整体外廓尺寸控制在150mm×100mm范围内，可直接放置在普通课桌表面操作，无需额外固定支架。橙色的凸轮随动件是旋转输入的核心承接部件，当输入端的旋转轮卡入底座定位槽后，转动输入轴即可带动橙色件沿弧形轨迹运动，通过型面的轮廓设计，将旋转扭矩传递给绿色的连杆组件。绿色连杆采用多铰接点的结构设计，其中长连杆上预留的等距安装孔可调整铰接位置，以此改变线性输出的行程与角运动的摆角范围，适配不同的演示需求，短连杆与长连杆的铰接点经过位置优化，可避免运动过程中出现死点，保证整套机构动作流畅无卡滞。在实际教学场景中，这套机构可直观展示凸轮传动、连杆传动的复合运动逻辑，学生可通过调整铰接孔位、更换不同轮廓的凸轮件，观察输入转速、铰接位置对输出运动轨迹的影响，相比传统的平面示意图，实体可动的演示模型能大幅降低运动原理的理解门槛。从设计细节来看，所有铰接位置均采用小间隙配合设计，适配3D打印的精度公差，无需额外安装轴承即可实现灵活转动，所有零件均无倒扣结构，打印时无需添加支撑，降低了制作门槛，底座的弧形滑槽边缘做了圆角过渡，避免运动过程中应力集中导致零件损坏。输入端的旋转轮采用快拆式定位结构，可快速卡入底座的定位槽中，无需额外紧固件即可完成输入部件的固定，方便课堂上快速拆装演示不同的运动参数。整套机构的运动逻辑经过多轮迭代验证，当输入轴做整周旋转时，绿色连杆的输出端可同时完成沿滑槽方向的线性往复移动，以及绕铰接点的定角度摆动，两种输出运动的相位差通过凸轮型线精准控制，可直观展示复合运动的合成过程，除教学演示场景外，这套机构的核心结构也可经过尺寸放大、材料替换后，应用在小型自动化设备的送料、工位切换机构中，通过单一动力源实现两个方向的动作输出，减少动力元件的配置数量，降低设备整体成本。
