小型DIY传送带用滑轮结构设计

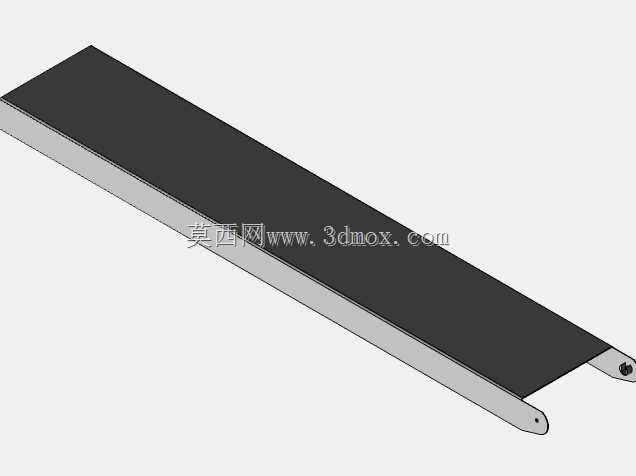

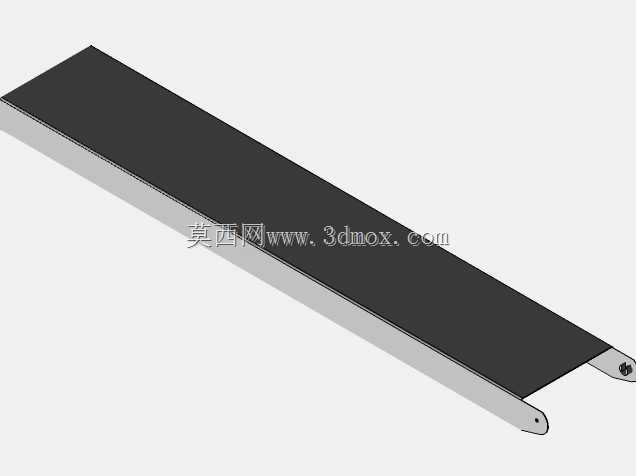

这款滑轮结构主要面向小型DIY输送场景设计，可适配轻型物料输送的传送带设备，常见于小型工坊物料转运、桌面级自动化送料、个人DIY输送装置搭建等场景，作为传送带的核心承载与传动部件，承担支撑传送带带面、传递动力带动带面循环运转的作用，能够保障轻型传送带运行过程中带面不跑偏、不下垂，维持稳定的输送张力。

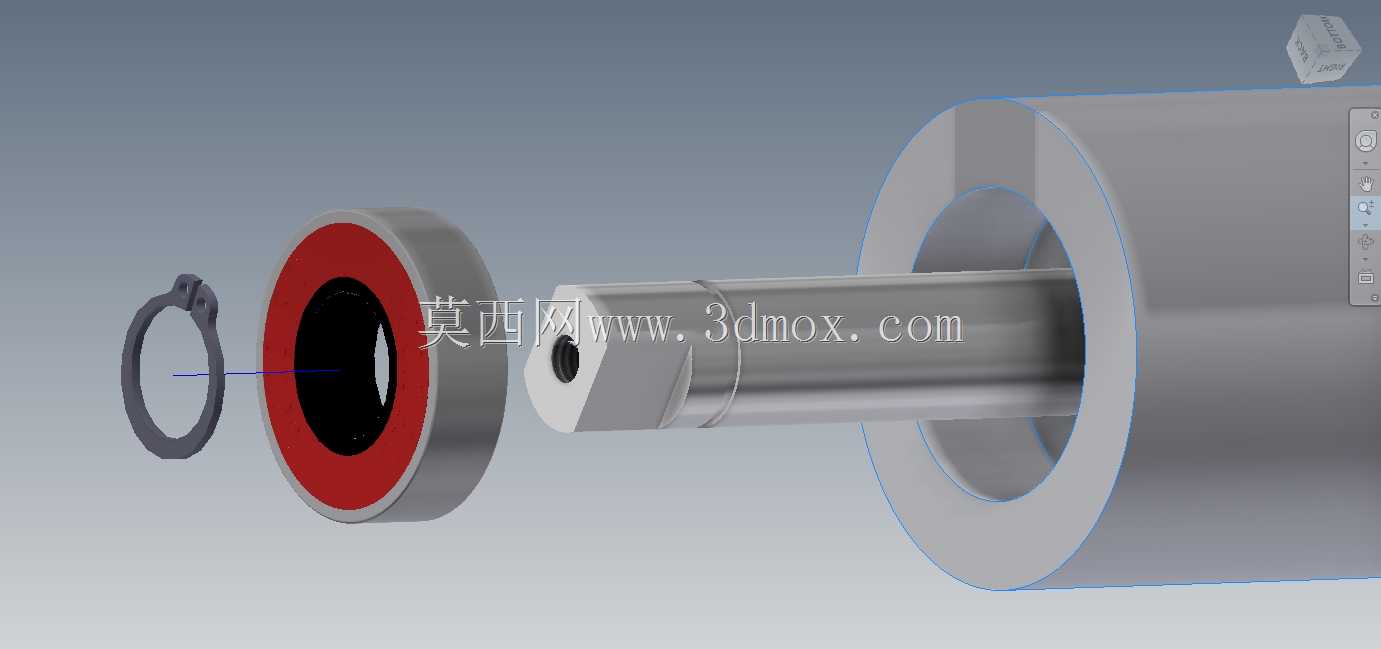

结构设计上，主体采用不锈钢轴作为核心承载基体，轴上配置带单面橡胶屏蔽的直孔尼龙气缸，搭配屏蔽轴承实现转动副的低摩擦运转，轴承通过卡环完成轴向定位，固定在轴身的预设位置，避免运转过程中轴承出现轴向窜动，保障转动精度。轴端通过加工出的平边结构完成周向与轴向固定，安装时平边部位卡入输送机底盘的支架卡槽内，无需额外焊接或复杂紧固件即可完成轴体的定位，搭配M6螺栓锁紧限位，可确保皮带轮运转过程中不会出现垂直方向的窜出，提升运行稳定性。

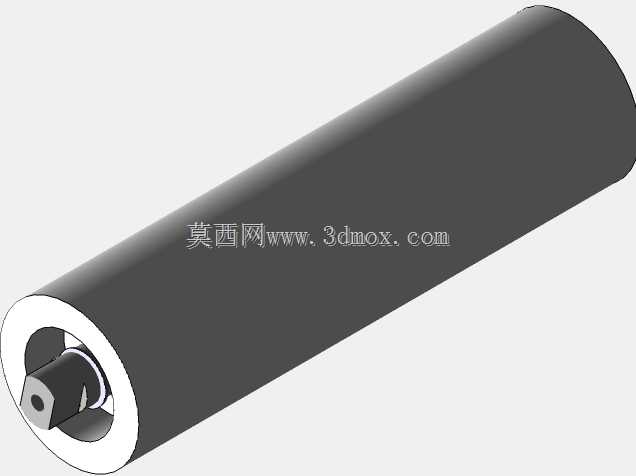

设计过程中充分考虑DIY场景的成本控制需求，通过尺寸公差的精准计算，让小直径皮带轮的应用成为可能，规避了低成本传送带常见的金属轴搭配低摩擦塑料辊的结构缺陷，既控制了整体制造成本，也保障了转动部位的顺滑度，避免运转过程中出现卡滞、异响问题。外形上整体为长圆柱辊状结构，辊面为光滑圆柱面，可与平皮带充分贴合，两端内置轴承与轴连接结构，安装时仅需将轴端平边卡入对应支架的卡槽，锁紧固定螺栓即可完成装配，安装边界预留了足够的卡环与螺栓操作空间，无需专用工装即可完成拆装维护。辊体内部为空心结构搭配内置轴的设计，在保障整体结构强度的前提下尽可能降低了自身重量，减少了转动惯量，降低驱动端的动力负载，适配小功率驱动电机的使用需求。轴承与卡环选用通用标准件，损坏后可直接替换同规格标准件，降低后期维护成本，整体结构紧凑，没有多余的冗余设计，所有部件都服务于低摩擦、稳支撑、易安装的核心需求，即使是没有丰富机械装配经验的DIY爱好者，也能快速完成组装调试，适配不同宽度的轻型传送带搭建需求，可根据实际输送长度调整辊体长度，适配不同的输送场景。
