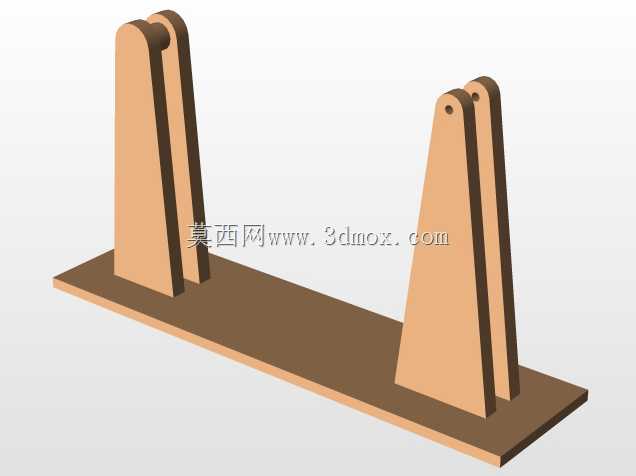

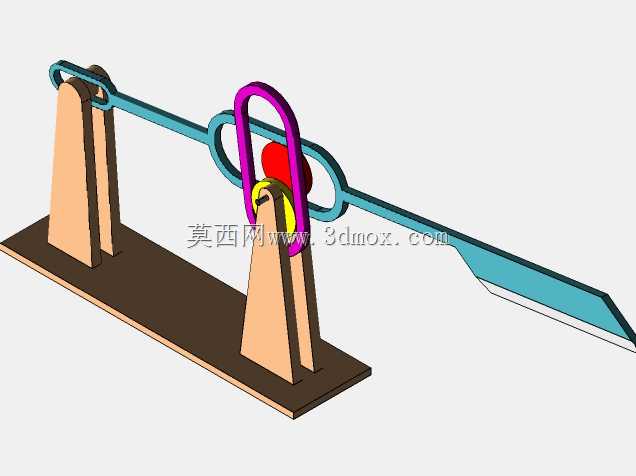

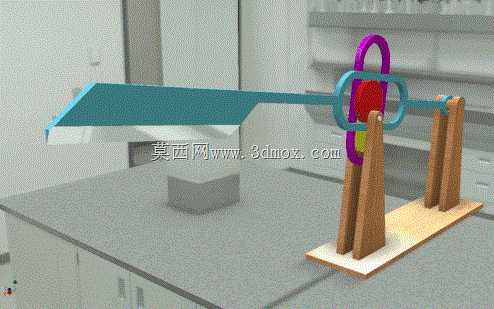

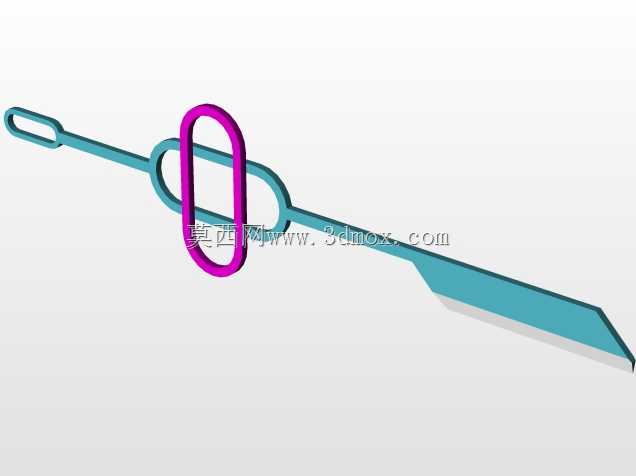

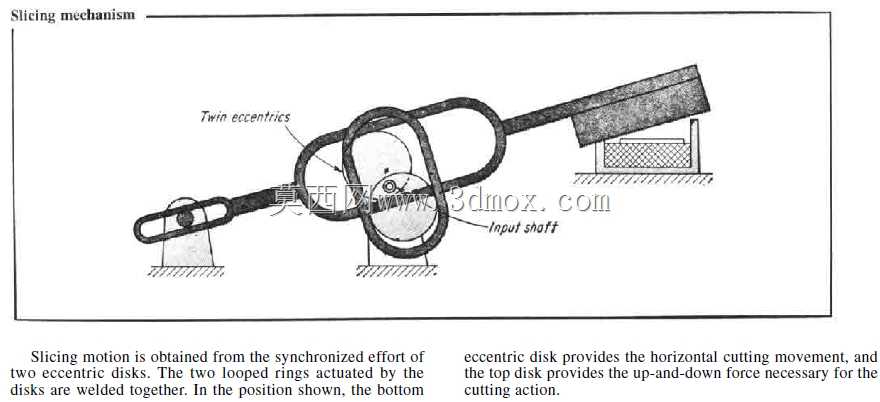

该双偏心切片执行机构,核心依托双偏心轮组的相位差设计,将旋转输入转化为刀架的定程往复直线运动,相比单偏心驱动结构,可在同等偏心距下获得更平稳的切削行程,有效降低刀臂运行过程中的侧向冲击力,避免单偏心结构常见的回程抖动问题,适配软质、半硬质物料的定厚切削工况,常见于食品加工、轻工包装、药材预处理生产线的切削工位。从安装边界来看,整套机构采用立式双支座支撑结构,底部为平板式安装基座,支座与基座采用榫接加紧固件的连接形式,可直接通过基座预留的安装孔固定在生产线的机架台面上,不需要额外制作复杂的转接工装,安装时仅需保证两个支撑座的同轴度公差在0.1mm以内,即可保障偏心轴的顺畅运转,避免运行卡滞。刀臂部分采用长直杆式设计,切削端延伸出支座外侧,可根据实际切削幅宽需求调整刀臂的伸出长度,偏心轮组与刀臂的连接采用环套式滑动配合,配合面预留有润滑脂加注间隙,长期运行时可定期加注润滑脂降低磨损,双偏心轮的偏心距经过匹配设计,可保证刀臂在切削行程内保持近似直线的运动轨迹,切削刃口全程与物料承载面保持平行,避免出现切片厚度不均、切面毛糙的问题。设计过程中,将偏心传动组件整体设置在两个支座之间的区域,既可以通过支座对传动部件形成防护,避免切削过程中碎屑落入传动配合面,也能缩短偏心轴的支撑跨距,提升轴系的刚性,降低高速运行时的轴系挠度。整套机构的动力输入端可直接对接常规的减速电机输出轴,不需要额外添加换向传动结构,动力传递路径短,传动效率可达90%以上,刀臂的往复行程可通过更换不同偏心距的偏心轮进行调整,适配不同厚度规格的切片需求,日常维护仅需定期检查配合面的磨损情况、紧固支座连接螺栓即可,运维难度较低,适合中小产能生产线的切削工位改造或配套使用。
