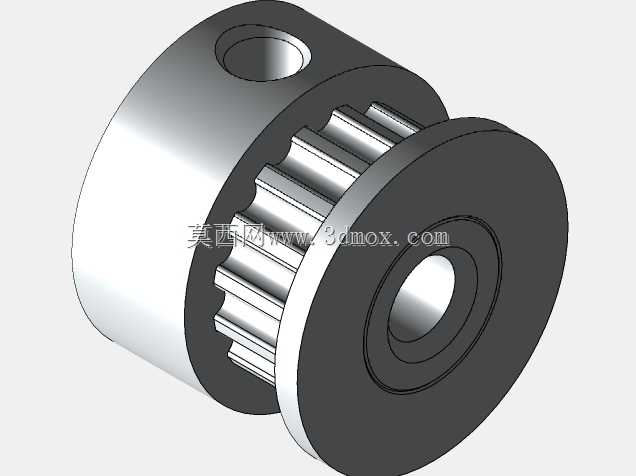

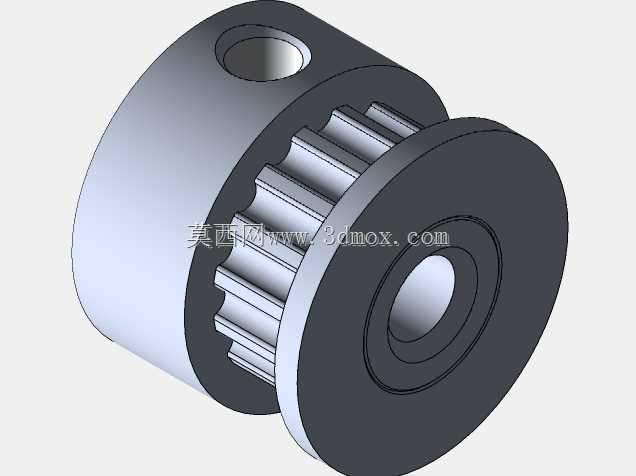

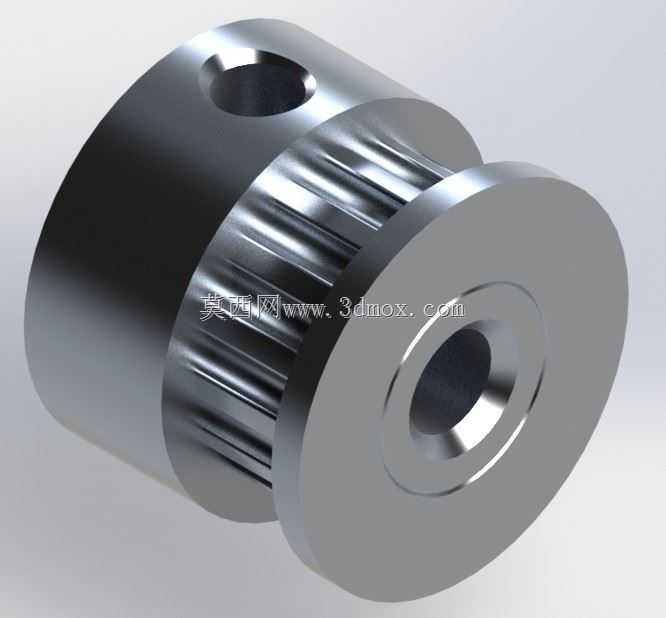

GT2型16齿3mm带宽同步传动皮带轮

这款GT2规格的同步皮带轮，是小型精密传动场景中极为常用的动力传递部件，广泛应用于桌面级自动化输送机构、小型精密进给装置、实验室小型传动试验台、桌面型精密位移平台等对传动精度有较高要求的设备中，承担着同步传递旋转动力、保障传动比精准无滑差的核心作用，能够在紧凑的安装空间内实现稳定的动力传输，避免传统平皮带传动易打滑、传动比不准的问题，保障设备运行过程中转速与位移输出的一致性。

在功能特性上，这款皮带轮采用GT2齿形设计，齿廓曲线经过优化，与配套的GT2同步带啮合时接触均匀，传动过程中啮合冲击小、运行噪音低，传动效率可达九成以上，几乎无传动滑差，能够精准传递旋转运动与扭矩，适配对传动精度要求较高的往复运动、定比传动场景。轮体采用一体式结构设计，整体刚性充足，高速运转时形变量极小，可保障长期运行的稳定性。轮体上预留的3mm直径径向锁紧孔，可配合紧定螺钉实现与传动轴的无间隙锁紧，避免运转过程中轮体与轴之间出现相对窜动，保障传动精度的持续性。

从设计思路来看，这款皮带轮围绕紧凑安装、精准传动的核心需求展开，16齿的齿数设计兼顾了小体积安装需求与合理的啮合包角，既不会因齿数过少导致啮合齿数不足、传动平稳性下降，也不会因齿数过多造成轮体外径过大、占用过多安装空间。3mm的适配带宽，匹配对应规格的GT2同步带，能够在满足小型设备扭矩传递需求的前提下，尽可能压缩传动机构的整体宽度，适配空间局促的小型设备内部布局。轮体中心的轴孔适配常规的小型传动轴径，轮毂部分做了加厚处理，提升与轴的配合长度，保障锁紧后的连接可靠性，带轮的挡边结构高出带齿顶面，能够防止同步带在运转过程中出现跑偏、脱带的问题，提升传动机构的运行可靠性。

在外形尺寸与安装边界上，这款皮带轮整体外径适配16齿GT2带轮的标准齿顶圆尺寸，轮体总长度为10mm，其中带齿部分宽度为3mm，两侧挡边对称分布，安装时需要预留的轴向空间略大于轮体总长度，径向空间需要匹配带轮外径加上同步带厚度的两倍尺寸，保障同步带运转时不会与周边结构件发生干涉。安装时需要保证带轮的端面与传动轴轴线垂直，避免带轮偏斜导致同步带单边磨损、传动阻力增大，径向锁紧孔的位置需要对准传动轴上的锁紧平面，拧紧紧定螺钉后即可完成固定，安装便捷，后期维护更换也十分方便，能够快速完成易损件的替换，减少设备停机维护的时间。
