利勃海尔矿用汽车铲斗液压油缸结构

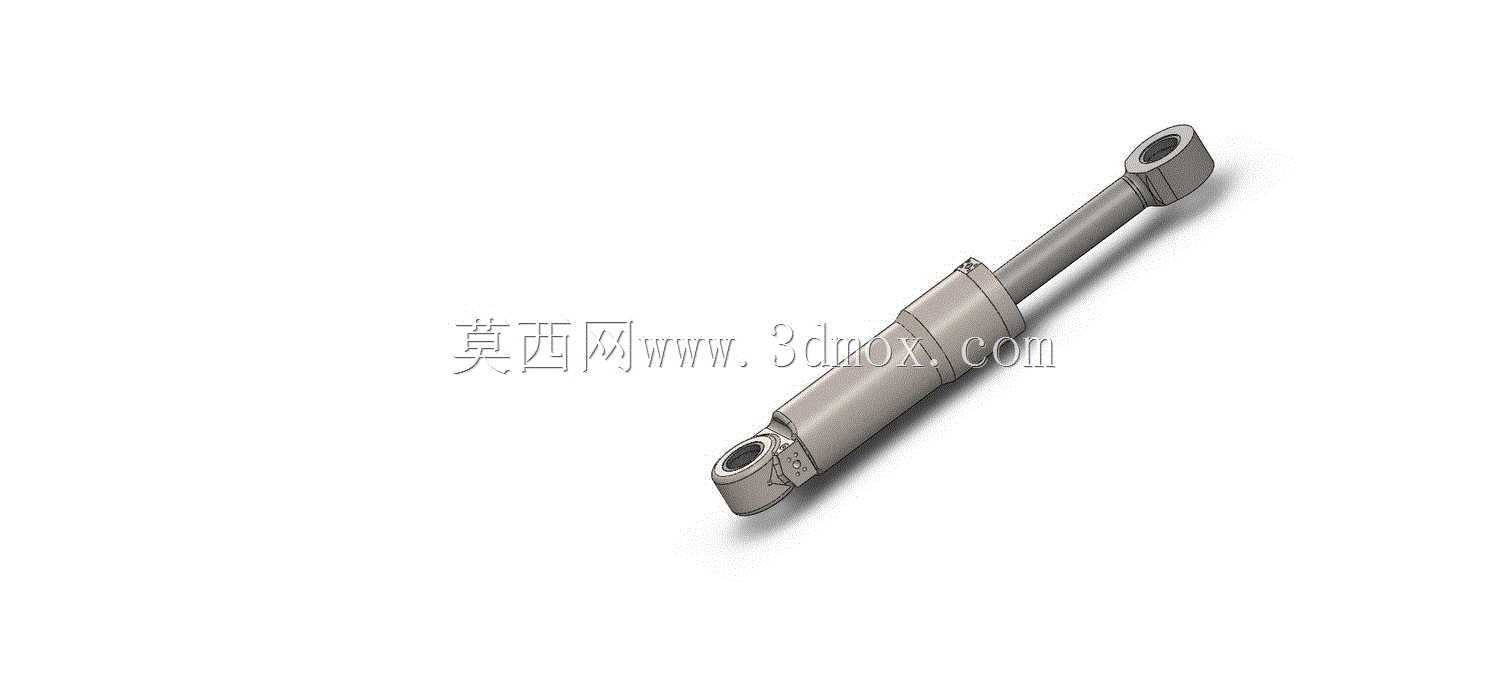

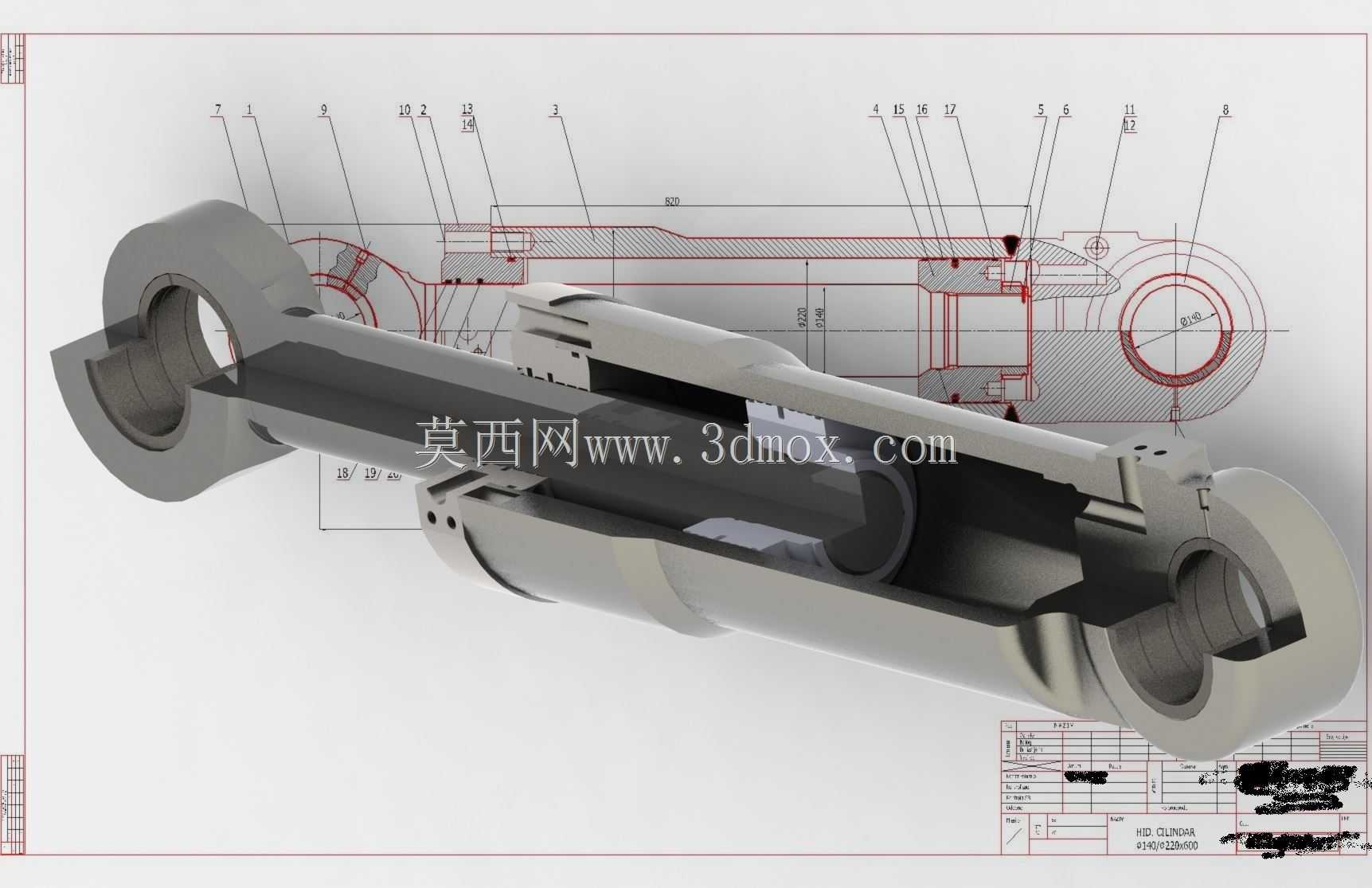

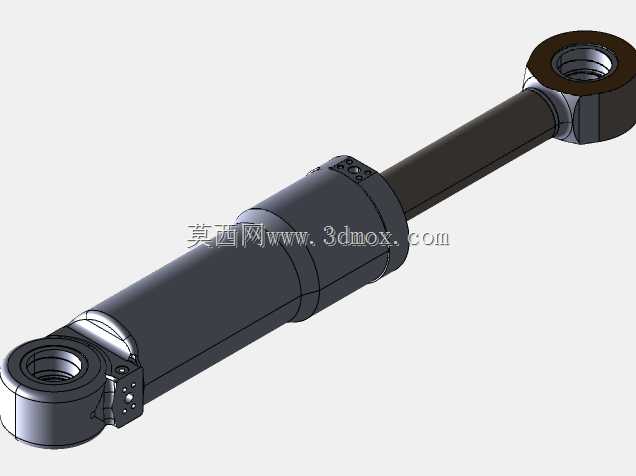

这款铲斗油缸是配套大型矿用汽车铲斗工作装置的核心液压执行元件，主要应用于露天矿山开采作业场景，承担铲斗举升、收斗、卸料全流程的动力输出职能，在矿用汽车完成矿石铲装、转运、倾卸的作业循环中，直接决定铲斗的动作响应速度、输出推力与作业稳定性，是保障矿用汽车重载作业能力的关键部件。从实际作业工况来看，矿用汽车长期在高粉尘、强冲击、大载荷的露天矿区运行，铲斗油缸需要频繁承受矿石冲击载荷、偏载力矩以及往复伸缩的摩擦损耗，因此这款油缸在设计阶段就围绕重载工况做了针对性的结构优化。整体采用双耳环铰接式安装结构，两端的铰接孔可直接与铲斗摇臂、车架动臂的铰接座匹配，安装时无需额外加装转接构件，能够快速完成现场装配与后期维护更换，铰接部位的接触面做了加厚强化处理，可抵消作业过程中产生的径向偏载，避免铰接部位出现应力集中导致的开裂变形。油缸主体采用缸筒与活塞杆同轴嵌套的结构设计，内部集成了活塞密封、导向支撑、缓冲限位等多重功能结构，无杆腔进油时可输出大推力驱动铲斗完成重载举升与收斗动作，有杆腔进油时带动活塞杆回缩完成铲斗下放与卸料动作，行程参数完全匹配对应型号矿用汽车铲斗的动作摆角范围，既不会出现行程不足导致铲斗无法举升到额定卸料高度的问题，也不会因行程过长造成结构干涉。缸筒外壁做了高强度耐磨处理，可抵御矿区飞溅矿石的磕碰与粉尘的磨蚀，活塞杆表面采用硬化镀层工艺，降低往复伸缩过程中的摩擦损耗，同时搭配多道组合式密封元件，有效阻挡矿区粉尘、泥沙进入油缸内部，避免液压油污染与密封件过早磨损，延长油缸在恶劣工况下的使用寿命。油缸两端的缓冲结构可在活塞运行到行程端点时实现平滑减速，避免活塞直接撞击缸盖产生冲击异响与结构损伤，适配矿用汽车频繁启停、快速换向的作业节奏。在安装边界上，这款油缸的整体长度、铰接孔中心距、外径尺寸完全适配对应吨位矿用汽车的铲斗铰接安装空间，无需对原车的动臂、摇臂结构做任何改装即可直接替换安装，铰接孔的尺寸公差与原车铰接销轴完全匹配，装配后铰接转动灵活无卡滞，能够在-30℃到50℃的矿区环境温度区间内稳定工作，可承受额定35MPa的系统工作压力，满足重载铲装作业的推力需求。
