复古款手动按压式桌面装订订书机结构

　　日常办公场景里，纸质文件的临时装订需求始终存在，这款手动订书机的结构设计完全围绕桌面零散文件装订的实际工况展开，没有冗余的功能叠加，所有结构件都服务于稳定出钉、穿透纸张、弯折定型的核心装订流程。从实际使用的角度看，这类手动订书机主要适配10到20页常规A4打印纸的装订需求，在行政办公、图文门店、学校教务、小型财务室这类需要频繁处理零散纸质单据、文档的场景中，相比电动装订设备，它不需要外接电源，握持按压的施力逻辑符合普通人手部发力习惯，单次装订的响应速度更快，也不会出现电路故障导致的停机问题，日常维护仅需要定期补充钉道内的订书钉、清理钉槽内残留的弯折钉屑即可，运维成本极低。

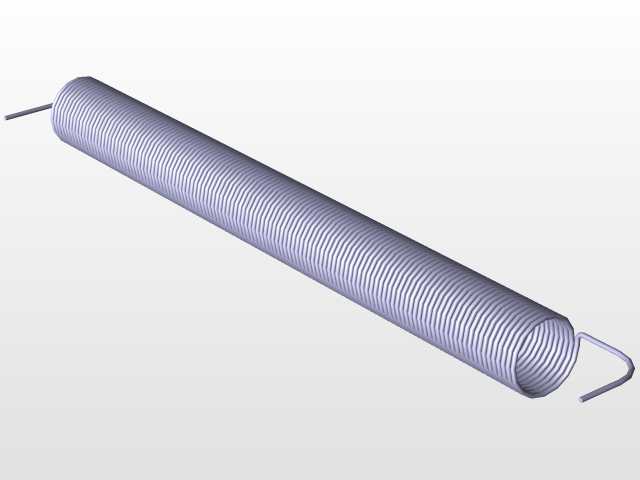

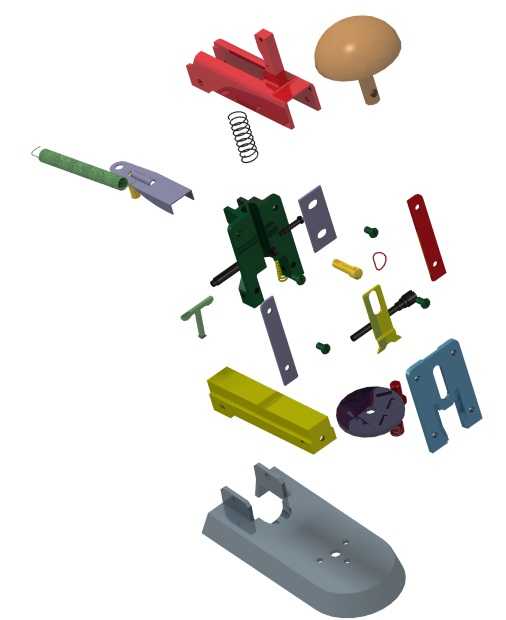

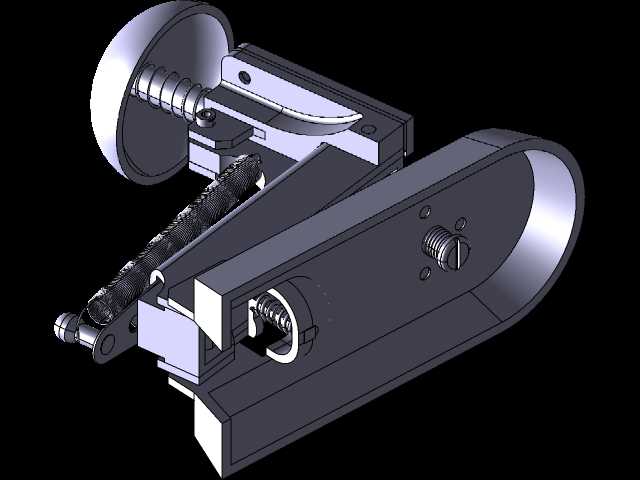

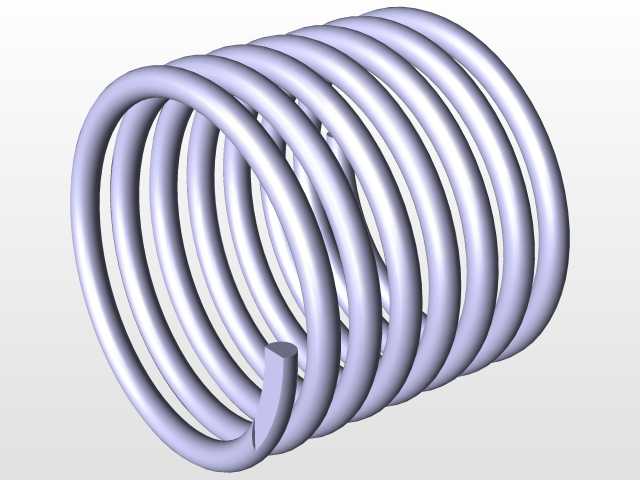

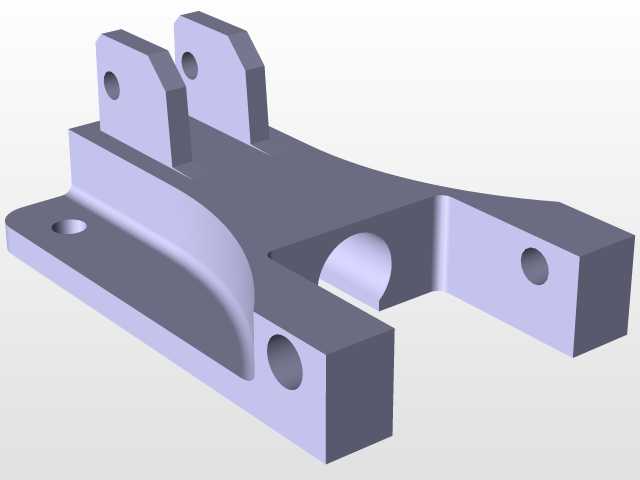

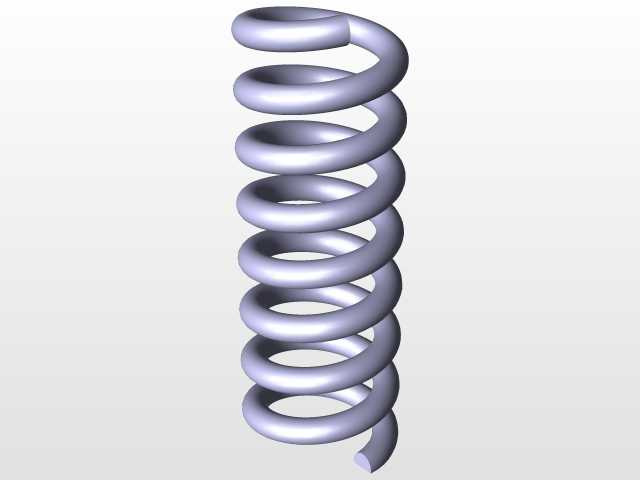

　　从结构设计的逻辑来看，整机采用杠杆增力的核心原理，顶部的蘑菇形按压帽是直接承接手部按压力的部件，曲面造型完全贴合掌心弧度，按压时不会出现局部硌手的问题，按压帽下方连接的复位弹簧，在单次按压完成后会自动将上模组件抬升至初始位置，不需要手动提拉复位，能有效提升连续装订的操作效率。中部的蓝色支架是整个上模组的承载基体，所有传动件、钉道组件都通过定位孔与紧固螺丝固定在这个支架上，支架上的定位孔公差控制在0.05mm以内，能保证按压过程中上钉模始终垂直向下运动，不会出现偏斜导致的订书钉弯折变形、穿透纸张错位的问题。钉道组件采用侧开式的装钉结构，绿色的钉道盖板可以沿尾部转轴向外翻开，补充订书钉时不需要完全拆解设备，顺着钉道槽推入整排订书钉后复位盖板即可，钉道内部的推钉弹簧会持续给钉排施加向前的推力，保证每次出钉时最前端的订书钉都能准确对准上钉模的冲压位置，不会出现空钉、卡钉的问题。

　　下部的灰色底座是整机的支撑基础，底座底部预留了防滑垫的安装槽，实际使用时粘贴橡胶防滑垫后，按压过程中整机不会在光滑桌面上发生滑移，底座前端的钉槽是订书钉穿透纸张后的弯折定型结构，槽内的两个定型凹槽对应订书钉的两个钉脚，当钉脚穿透纸张后，会顺着凹槽的曲面被向内弯折，牢牢勾住纸张背面，完成装订的定型动作。底座与上部支架通过尾部的铰接轴连接，整个杠杆的力臂比例经过反复调校，成年人只需要施加15N左右的按压力就能完成20页纸张的穿透装订，施力门槛很低，即使是手部力量较小的使用者也能轻松操作。红色的钉道外壳除了防护内部推钉结构的作用外，还能作为按压时的辅助握持位，装订较厚纸张时，另一只手扶住这个位置可以稳定整机，避免装订位置偏移。

　　从安装边界与外形尺寸来看，整机长度约180mm，宽度约50mm，底座的投影面积完全可以放置在常规桌面的边角位置，不会占用过多的办公桌面空间，顶部按压帽的最高位置距离桌面约120mm，按压到最低装订位置时的行程约25mm，操作时手部的活动范围不会超出桌面边界，也不会和桌面放置的键盘、文件架等其他办公用品产生干涉。所有外露的结构件都做了圆角钝化处理，没有尖锐的毛刺棱角，日常使用时不会划伤手部，各个铰接位置的转动副都预留了合理的配合间隙，长期使用后即使出现轻微的磨损，也不会出现卡滞、按压不畅的问题，整机的结构件大多采用冲压钣金与注塑件组合，零件的通用化程度很高，单个易损件损坏后可以直接替换同规格的配件，不需要整体报废，能有效延长设备的实际使用寿命。在建模过程中，各个部件的装配关系完全按照实际装配逻辑搭建，铰接位置的转动自由度、弹簧的压缩行程都和实际产品保持一致，可以直接用于手动装订工具的结构参考、教学演示或者同类产品的改型设计参考。
