工业机械单杆耳环式液压缸结构设计

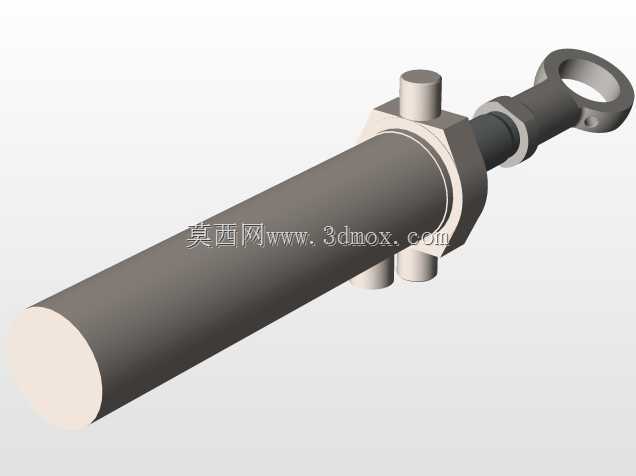

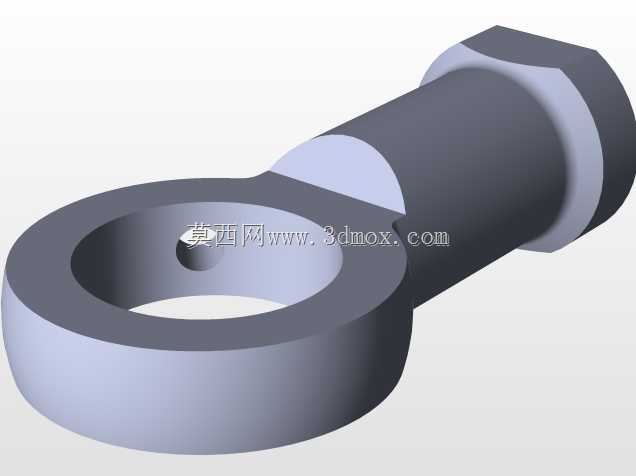

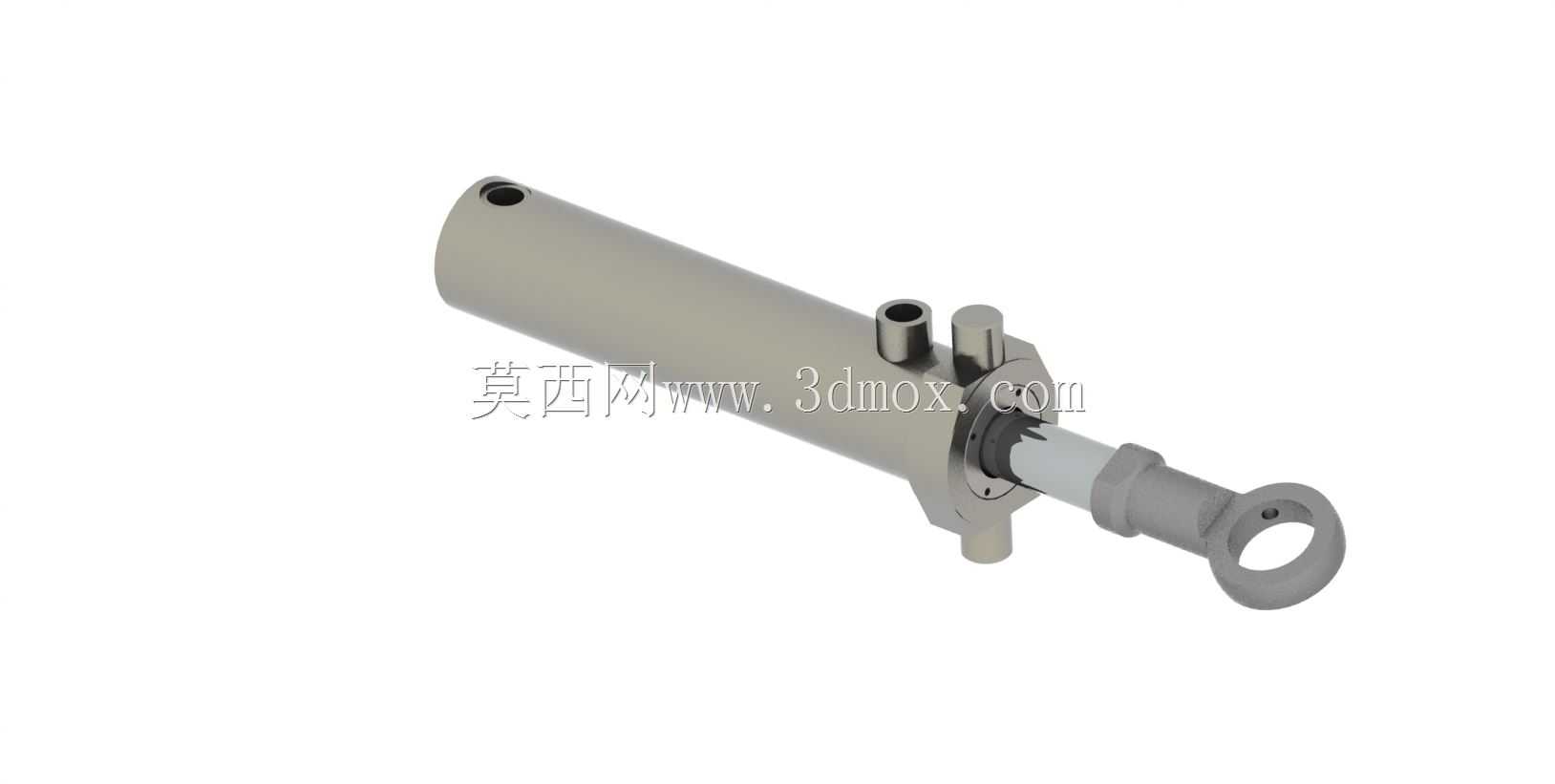

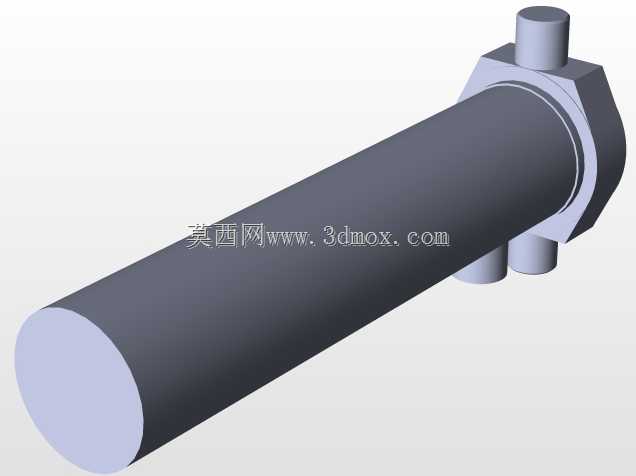

这款单杆耳环式液压缸是液压传动系统中的核心执行元件，广泛应用于工程机械、冶金设备、矿山机械、农业装备、自动化生产线等需要直线往复动力输出的场景中，可将液压油的压力能平稳转换为机械动能，为负载提供稳定的推拉力输出，适配重载、高频动作的工况需求。从实际用途来看，该液压缸可完成设备的举升、推拉、夹紧、姿态调整等动作，比如在工程机械中可支撑工作装置的变幅动作，在自动化产线中可驱动工装夹具的开合与工件移位，在冶金设备中可完成轧辊的间隙调整与物料推送，能够在高压、多粉尘、温差较大的复杂工况下保持稳定的工作性能。从功能特性来看，这款液压缸采用单杆双作用结构设计，可通过进出油口的油液方向切换实现活塞杆的伸出与缩回动作，端部的耳环式连接结构可适配铰接安装场景，能够补偿设备运行过程中产生的小幅角度偏移，避免安装应力对缸体造成损伤；缸体表面做了高精度研磨处理，配合专用密封件可有效降低内泄漏与外泄漏风险，提升容积效率，同时活塞杆表面做了硬化与防锈处理，耐磨性能优异，可长期承受往复摩擦与外部环境侵蚀。从设计思路来看，这款液压缸在结构设计时充分考虑了安装维护的便捷性，缸筒与端盖采用可靠的连接方式，密封件选用标准化规格，后期更换维护无需定制特殊配件；油口位置设置在缸体侧面合理位置，避免管路干涉，同时在缸体端部设置了缓冲结构，可在活塞杆行程末端降低运行速度，减少活塞对端盖的刚性冲击，延长元件使用寿命。从外形尺寸与安装边界来看，这款液压缸整体为细长型圆柱结构，缸体外径适配常规安装空间，活塞杆伸出后总长度满足常规行程需求，端部耳环的铰接孔尺寸符合通用安装标准，安装时需预留足够的活塞杆伸缩空间，同时保证铰接点的同轴度，避免侧向力作用在活塞杆上导致密封件偏磨、杆体弯曲等问题；侧面的油口接口尺寸适配常规液压管路，无需额外转换接头即可完成管路连接，整体安装边界紧凑，可适配多数设备的安装空间要求，无需对原有设备结构做大幅改动即可完成替换安装。
