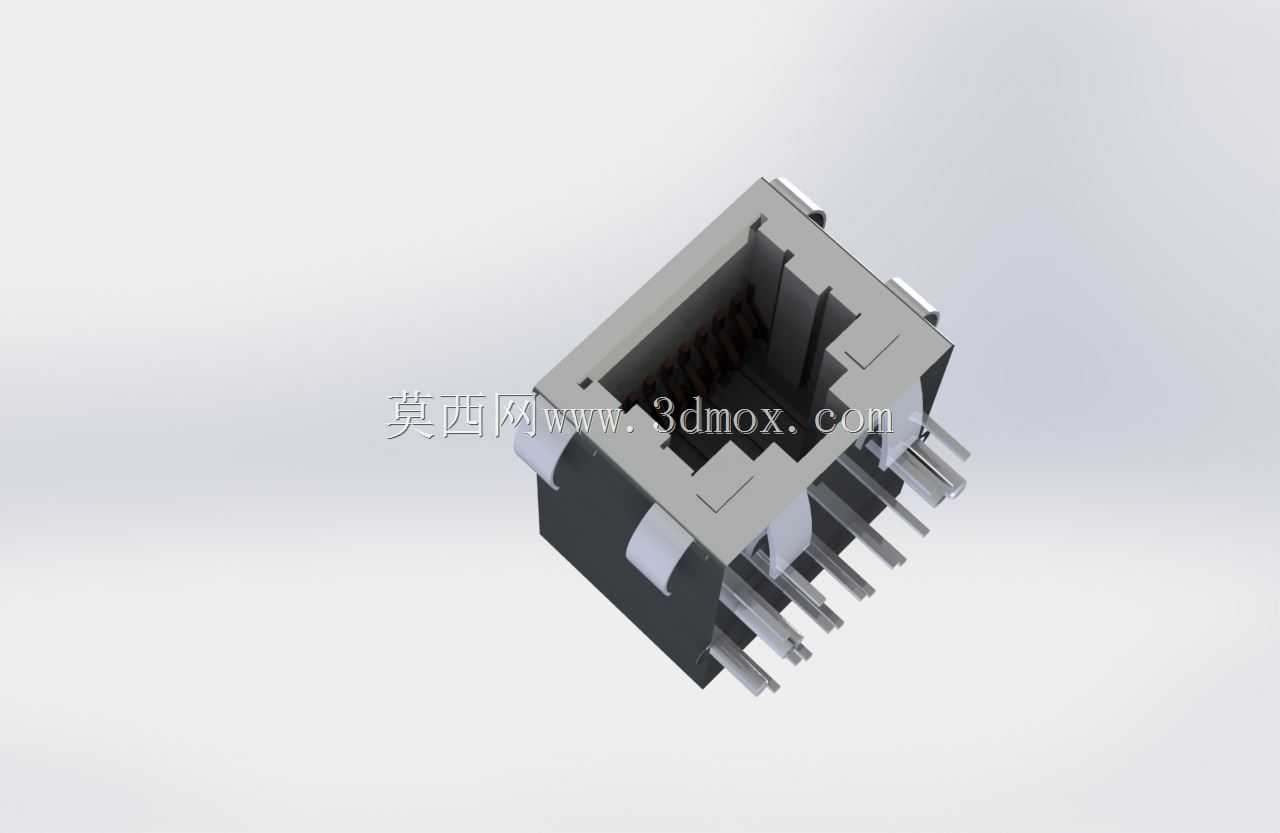

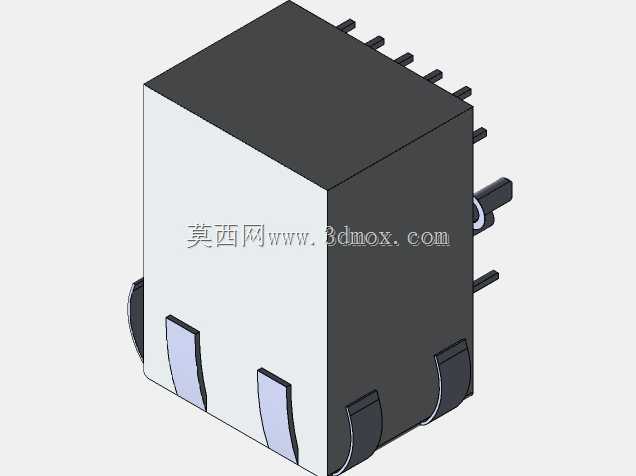

沉板式板端RJ45网络接口连接器结构

这款板载RJ45连接器是以太网通讯链路里核心的物理层接插部件，主要应用在工业控制板卡、消费类电子主板、网络交换机、路由器、安防监控设备、嵌入式工控终端等需要有线网络接入的硬件场景中，承担网线与设备内部电路之间的物理连接、信号导通作用，是实现设备有线网络通讯不可或缺的基础硬件部件。从实际使用场景来看，该款连接器采用直插式板载安装设计，适配常规PCB板的波峰焊焊接工艺，插针采用标准8P8C排布，完全匹配通用RJ45水晶头的插接尺寸，日常使用中可实现水晶头的顺畅插拔，自带的卡扣限位结构能保证水晶头插入后卡合到位，避免日常使用中受外力拉扯出现网线松脱、接触不良导致的网络断连问题。从产品功能特性来看，连接器主体采用耐高温绝缘工程塑料作为基座材质，既可以在焊接过程中承受高温不发生形变，也能保证各金属插针之间的绝缘性能，避免相邻引脚出现短路问题；金属导电插针表面做了镀镍加镀金处理，既可以提升插针的抗氧化、耐腐蚀能力，延长接插件的插拔使用寿命，也能降低信号传输过程中的接触阻抗，减少千兆网络传输过程中的信号损耗，保证网络信号传输的稳定性。从设计思路层面，这款连接器采用沉板式结构布局，安装后接口端面与设备外壳表面齐平，不会出现接口凸出或凹陷过多的问题，能很好适配各类薄型设备的外壳开孔设计；连接器两侧自带金属固定焊脚，焊接后可以牢牢固定在PCB板上，相比仅靠信号引脚固定的结构，能承受更大的插拔外力，避免多次插拔后引脚出现虚焊、脱落问题。在外形尺寸与安装边界上，该款连接器的引脚间距完全遵循标准RJ45接口的规范尺寸，PCB封装设计时无需额外调整引脚坐标，可直接适配通用的RJ45封装库；整体高度控制在常规板载接插件的尺寸范围内，不会与板上其他高度较高的元器件产生安装干涉，设备外壳开孔只需按照标准RJ45接口的通用尺寸预留即可，无需单独定制开孔规格，能大幅降低硬件设计阶段的适配工作量。同时连接器内部预留了屏蔽层安装位，有屏蔽需求的应用场景可直接搭配金属屏蔽外壳使用，有效降低外界电磁信号对网络传输的干扰，满足工业场景下复杂电磁环境的使用要求。
