壁挂式户外安防监控摄像头结构设计

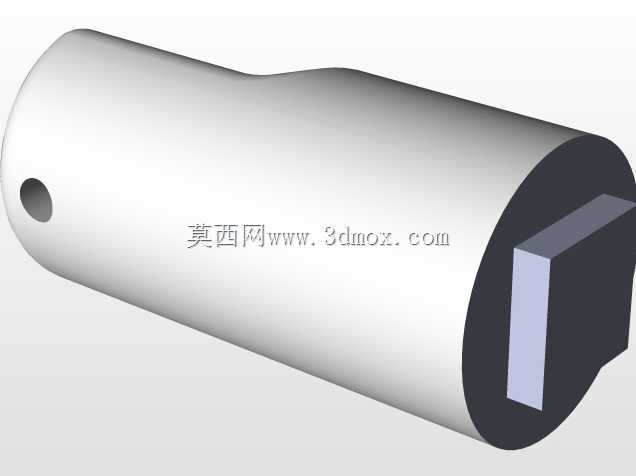

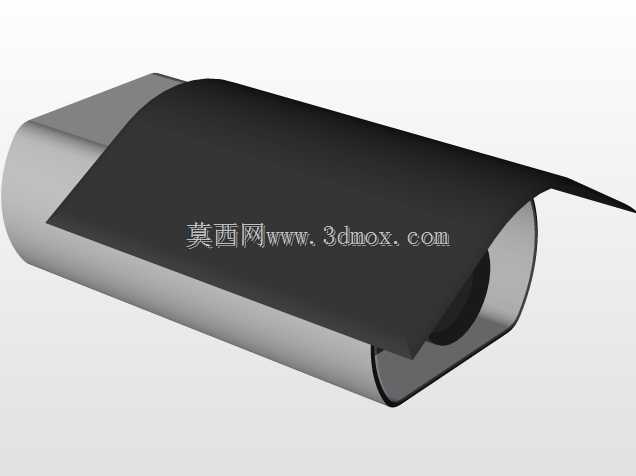

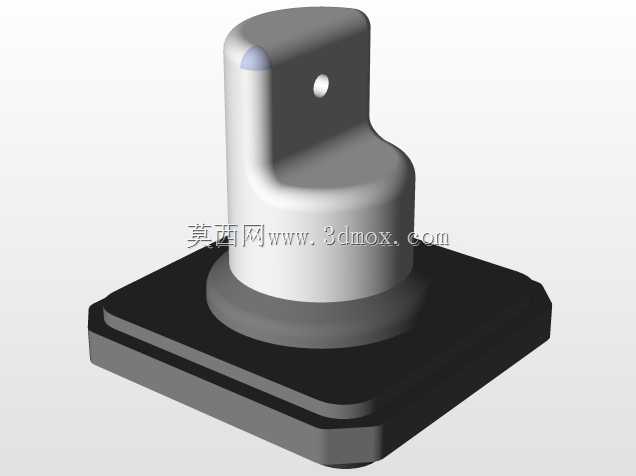

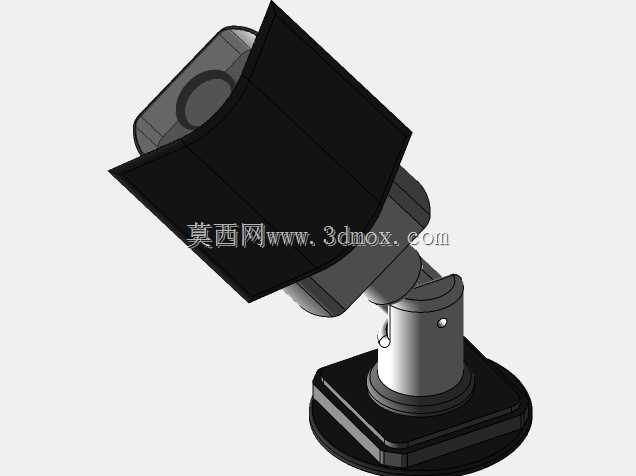

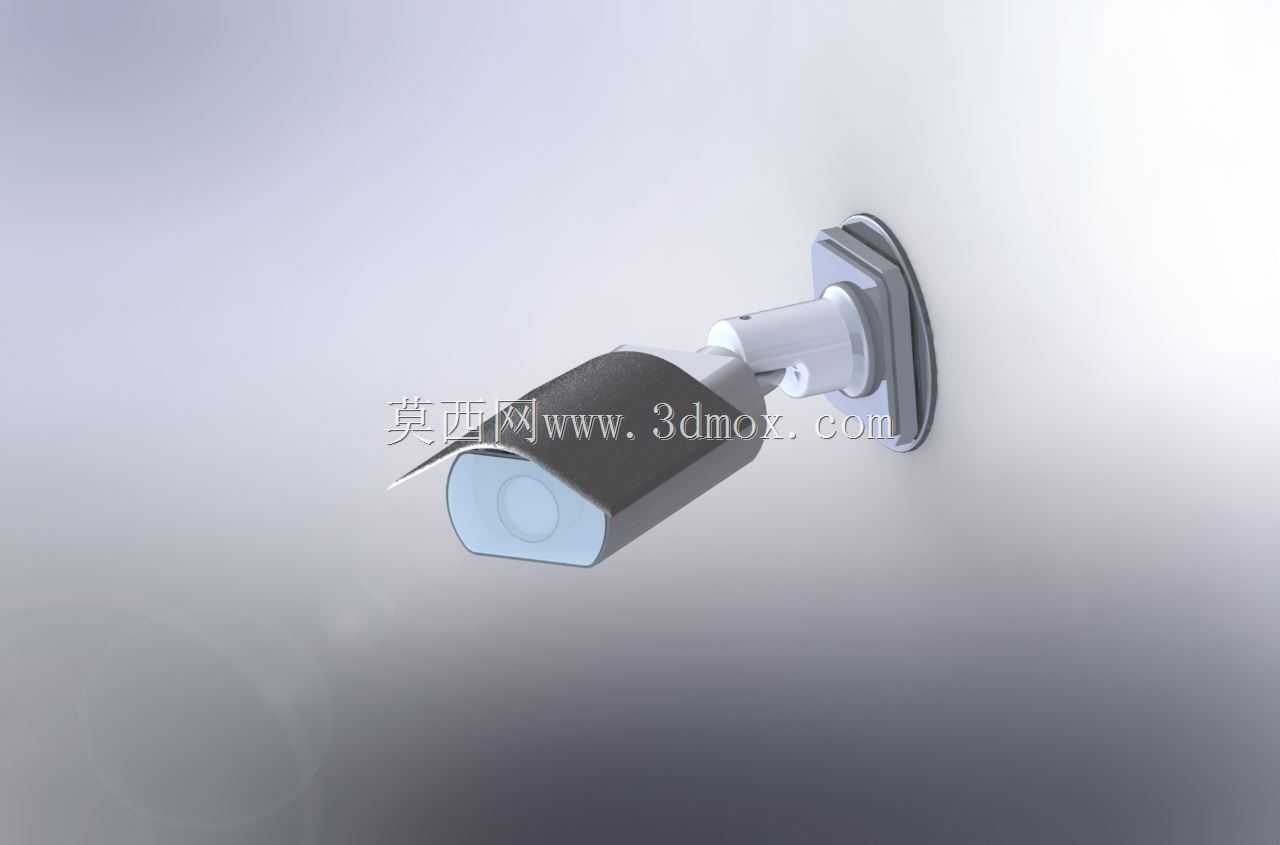

这类壁挂式监控摄像设备，核心应用场景覆盖民用住宅外墙、厂区周界、商铺出入口、园区通道等需要定点视频采集的区域，主要承担全天候画面采集、异常行为留存、区域安全警戒的实际用途，是安防系统前端采集端的核心硬件之一。从结构设计层面看，整机采用枪式一体化布局，前端镜头区域做了内凹式遮光檐设计，能够避免正午阳光直射、夜间补光眩光对成像质量的干扰，外壳衔接处做了错位止口结构，可阻挡日常雨水泼溅、扬尘侵入，适配户外半露天的安装使用环境。建模过程中优先梳理了安装边界的尺寸逻辑：壁挂底座采用方形贴墙结构，预留了四个标准安装孔位，可适配常规膨胀螺丝的安装间距，贴墙面做了微幅内凹设计，能够兼容墙面不平整带来的安装间隙，避免底座强行锁紧出现壳体变形的问题。连接底座与摄像主体的万向调节支架，采用球头铰接结构，设计时预留了足够的阻尼转动行程，安装完成后可在水平180度、垂直90度范围内调整拍摄角度，调整到位后依靠锁紧结构固定角度，不会出现长期使用后镜头下垂偏移的问题。摄像主体的筒体部分做了流线型收窄处理，一方面能够降低户外大风环境下的风阻，减少支架长期承受的风载力矩，另一方面也能减少壳体表面积灰，降低后期运维的清洁频次。镜头端的透明视窗采用内嵌式安装，与外壳前端面齐平，避免突出结构被外力磕碰损坏，同时视窗周边做了微小的导流斜面，雨天时雨水可顺着斜面快速流下，不会在视窗表面形成水膜影响成像。建模时没有采用复杂的曲面特征，全部以基础拉伸、旋转、倒角命令完成结构搭建，各部件的装配间隙控制在常规五金注塑件的公差范围内，既能够满足结构件的装配干涉校验需求，也可直接用于后续的结构手板打样验证。从安装尺寸来看，整机伸出墙面的长度控制在合理范围内，不会因为伸出过长导致通行剐蹭，同时也能避开墙面近距的视野遮挡，保证镜头采集画面的有效覆盖范围。
