圆锥滚子轴承三维结构建模设计

　　圆锥滚子轴承作为可同时承受径向载荷与单向轴向载荷的分离型滚动支承部件，在各类重载回转工况中应用极为广泛，从商用车的驱动桥主减速器、差速器支承位，到机床主轴的重载端、冶金设备的轧辊辊颈、工程机械的行走机构回转节点，再到风电齿轮箱的行星轮支承位置，都能见到这类轴承的应用身影。这类轴承的滚子与滚道呈圆锥面接触设计，接触线的修形处理可有效降低边缘应力集中，相比同尺寸的深沟球轴承，其径向承载能力提升40%以上，同时可承受的轴向载荷与接触角直接相关，接触角越大轴向承载能力越强，常规接触角区间在10°到30°之间，可根据实际载荷配比调整选型。

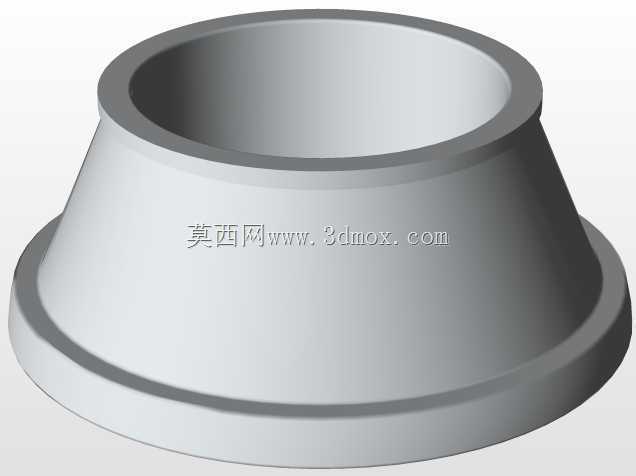

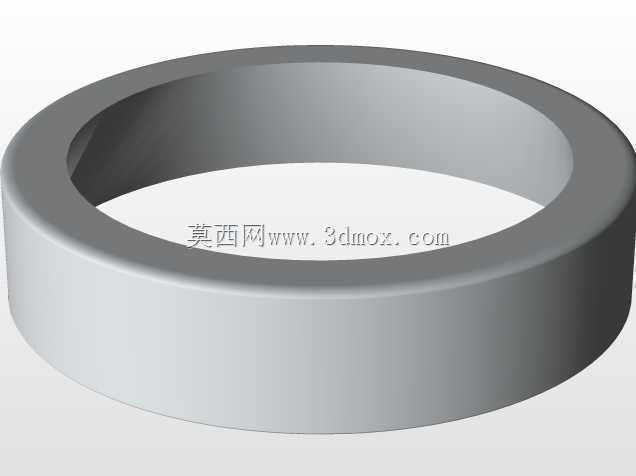

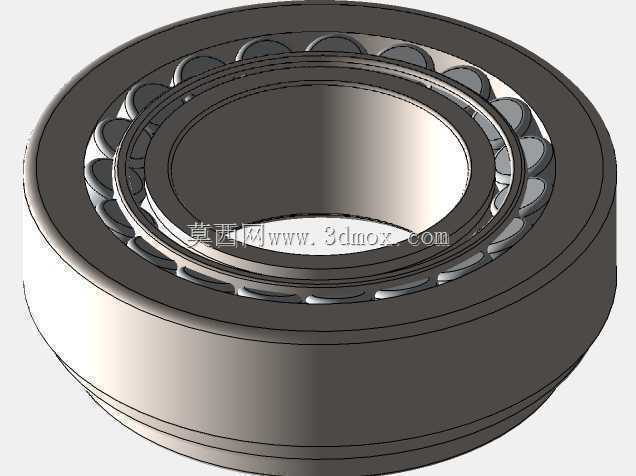

　　本次建模过程中，首先明确了轴承的分离式结构特性：内圈带滚子组件的内组件与外圈可完全拆分，安装时可分别完成内圈与轴颈的过盈配合、外圈与轴承座孔的过渡配合，再进行合装，这一特性也决定了建模时需要将内圈、外圈、圆锥滚子、保持架四个核心零件分开建模后再完成虚拟装配。建模时先确定轴承的公称接触角，以滚子轴线与轴承轴线的交点作为基准点，推导内圈滚道、外圈滚道的锥面参数，确保两个滚道的锥面母线延长线与滚子轴线共同交汇于轴承轴线上的同一点，避免运转时出现滚子滑动蹭伤滚道的问题。

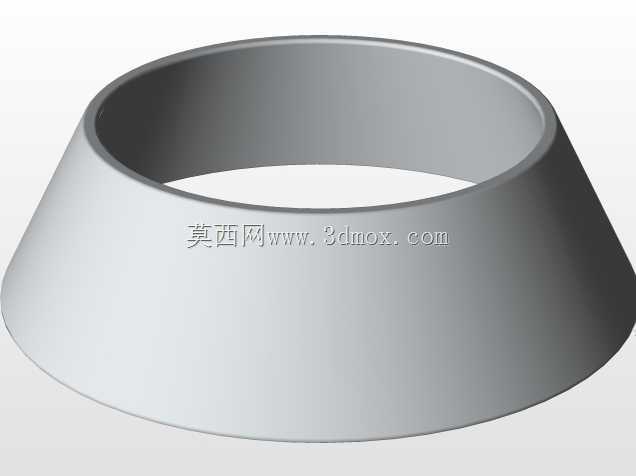

　　滚子的建模需要注意端面的球基面设计，球基面与内圈大挡边的接触为滑动摩擦副，建模时需要保证球基面的曲率半径与挡边的曲率半径匹配，预留合理的润滑间隙，确保运转时润滑脂可进入接触端面形成油膜。保持架采用窗式冲压结构设计，窗孔的锥度与滚子锥度匹配，每个窗孔包裹滚子长度的60%左右，既保证滚子运转时不发生歪斜，又避免窗孔与滚子表面的过度摩擦。

　　安装边界方面，这类轴承通常采用成对安装的配置形式，背对背安装时支承跨距更大，可承受倾覆力矩，适合重载悬臂轴工况；面对面安装时支承刚性更好，适合短轴的重载传动位；串联安装则可承受更大的单向轴向载荷，建模时预留的安装尺寸需要符合通用轴承的安装规范：轴颈的圆角半径需小于轴承内圈的倒角尺寸，轴承座孔的圆角半径需小于外圈倒角尺寸，轴肩与座孔挡肩的高度需符合标准要求，既保证安装定位可靠，又不会干涉保持架的运转空间。同时建模时考虑了轴承的游隙调整空间，成对安装时可通过内圈或外圈间的调整垫片厚度控制预紧量，预紧量过大会导致轴承温升过快、早期磨损，预紧量过小则会导致回转精度不足、运转时出现窜动。

　　从实际应用的角度看，这类轴承的润滑方式多采用脂润滑，低速重载工况下也可采用油润滑，建模时在滚道与滚子的接触区域、滚子端面与挡边的接触区域预留了合理的存油空间，保持架的结构也设计了导流槽，可引导润滑脂进入各摩擦副表面。密封结构方面，开式轴承多用于有外部润滑系统的闭式传动箱内，带密封圈的闭式轴承则可用于无外部润滑的工况，建模时可根据实际应用场景灵活配置密封组件。
