高精度机械式游标卡尺结构设计

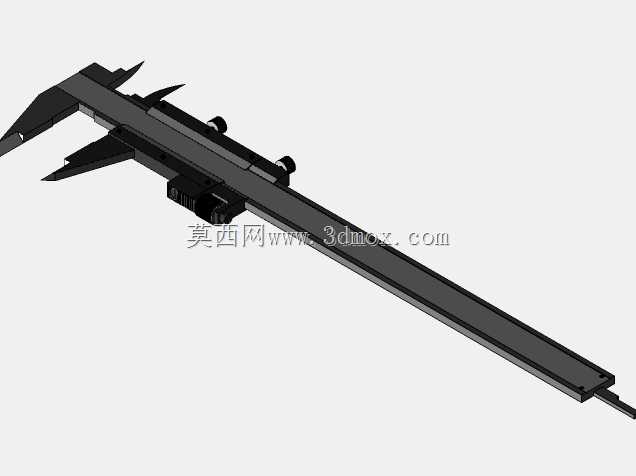

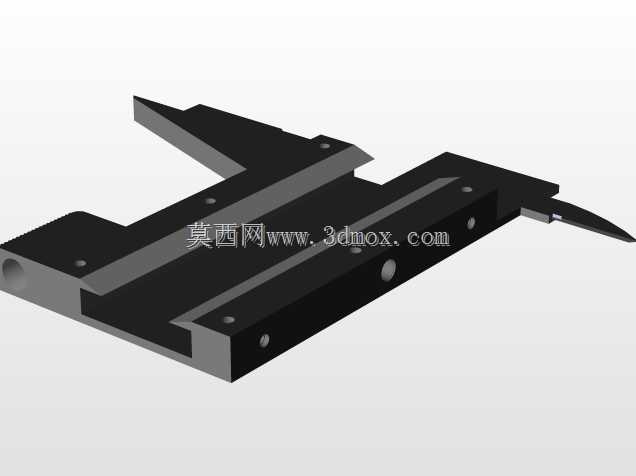

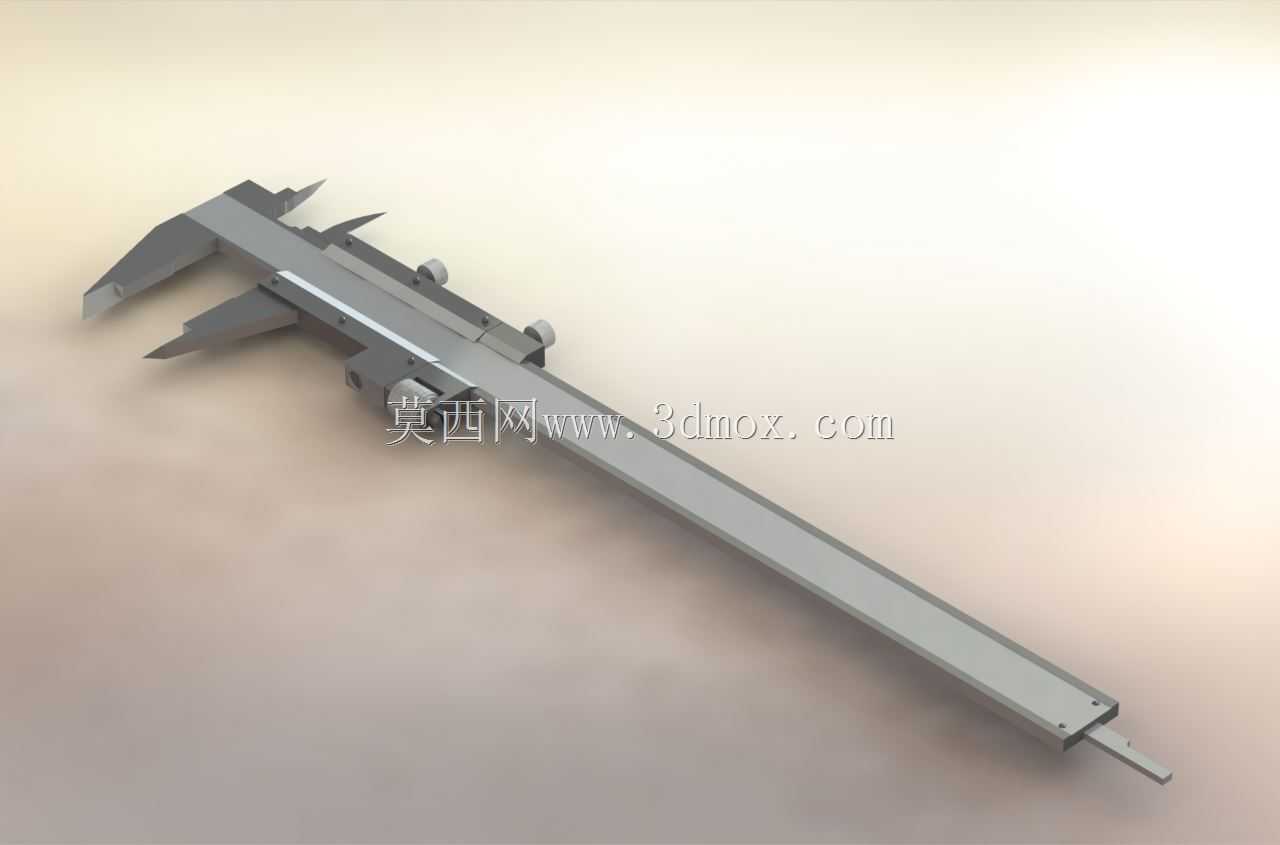

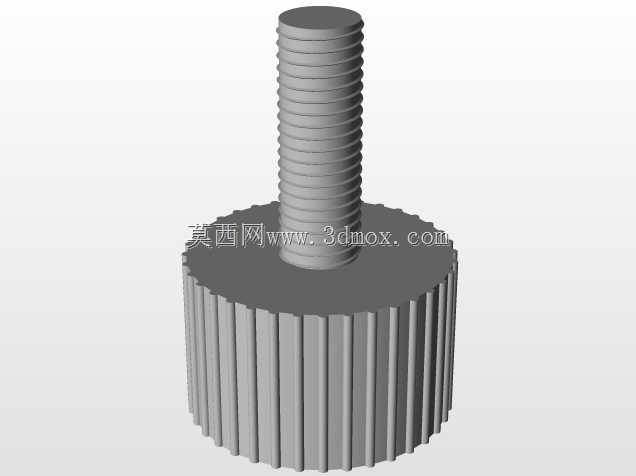

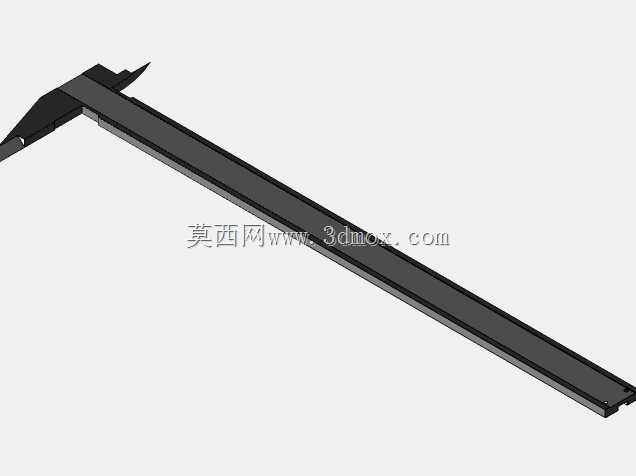

游标卡尺是机械加工、五金制造、质检环节中应用极为广泛的接触式长度测量器具，可覆盖工件外径、内径、深度、台阶差四类核心尺寸的检测需求，在机加工车间首件检验、装配工位尺寸核对、五金来料入厂检测、教学实训测量操作等场景中都是不可或缺的基础量具，相较于钢直尺其测量精度可提升一个数量级，能满足绝大多数常规金属加工、塑料成型零件的尺寸公差检测要求。这款机械式游标卡尺采用经典的滑动式结构设计，整体以主尺身为核心承载基体，主尺身表面蚀刻有均匀的毫米级刻度线，尺身一端集成固定量爪，配套的滑动游标尺架可沿主尺身导轨面做无卡滞的直线滑动，游标尺架上集成活动量爪、深度测量杆、锁紧螺钉与微调机构，当滑动至测量位置后拧紧锁紧螺钉即可固定尺架位置，方便操作人员读取数值，避免移动过程中尺位偏移造成读数误差。设计过程中重点考量了量爪的测量面形位公差，内外量爪的测量平面均保证极高的平面度与平行度，避免测量时因贴合不严产生系统误差；主尺身与滑动架的配合采用间隙适中的导轨结构，既保证滑动顺畅无卡顿，又不会出现横向晃动影响测量精度，深度测量杆与主尺身端面保持严格垂直，确保深度测量时测杆能够垂直抵靠在被测孔底位置，不会因倾斜导致测量值偏大。整体外形采用细长型结构设计，可适配常规量程范围内的工件测量需求，安装与使用时无需额外固定基座，操作人员单手握持即可完成测量操作，尺身边角做钝化处理避免使用过程中划伤手部，锁紧旋钮的位置设置在拇指可便捷操作的区域，测量过程中可单手完成滑动、锁紧、读数的全流程操作。量爪部分做了针对性的结构区分，上方尖爪用于内径测量，下方宽面量爪用于外径测量，尾部伸出的细杆用于深度尺寸检测，一套量具即可覆盖多类尺寸测量需求，大幅降低车间量具配置成本，也减少操作人员更换量具的辅助时间，提升检测环节的工作效率。
