螺旋齿啮合传动构件结构设计

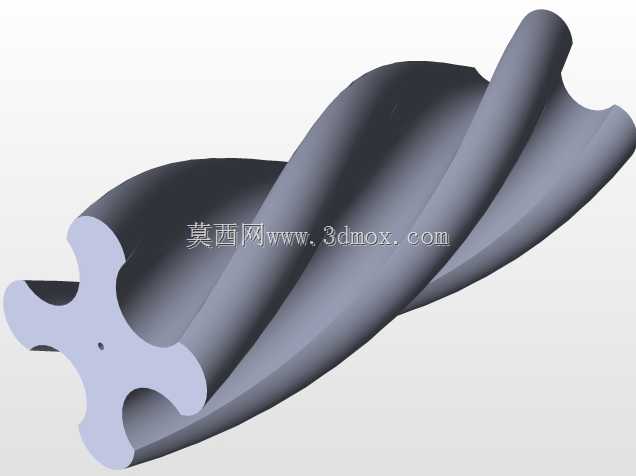

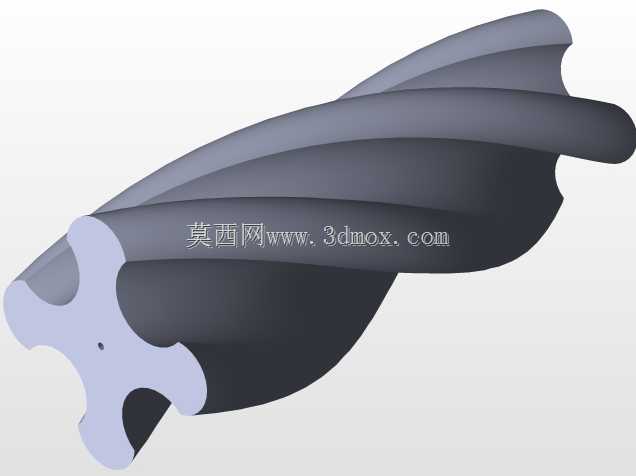

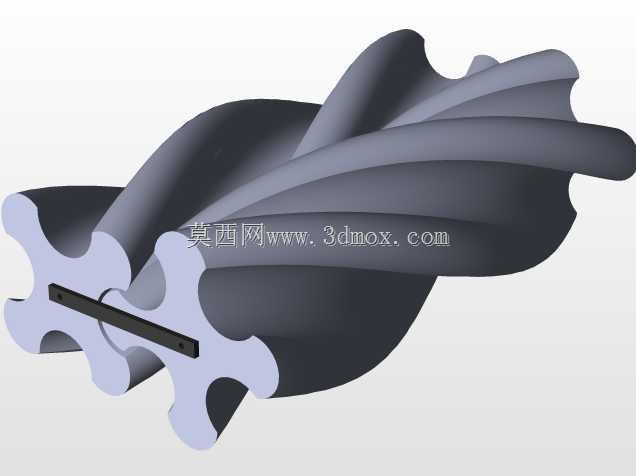

这类螺旋啮合齿构件常应用在小空间动力传递场景中，比如小型流体输送泵的动力端、便携设备的减速传动单元，依靠多齿连续啮合的特性，相比直齿传动能大幅降低运行过程中的冲击与噪音，在对传动平稳性有要求的紧凑设备里适配性很强。实际使用中，该构件通过齿面的连续贴合传递扭矩，螺旋齿的设计能让重合度保持在较高水平，单齿承受的载荷被均匀分散，长时间运行下的齿面磨损速率会明显低于同参数直齿结构，同时啮合过程中不会出现直齿传动的瞬时脱啮间隙，传动精度更稳定。做这个结构的建模时，首先要确定齿形的基础参数，先绘制端面的齿廓轮廓，这里的齿廓不是标准渐开线，是适配小模数传动的修正齿形，要保证啮合时两齿面的接触线沿螺旋方向连续分布，避免出现应力集中的尖角结构。之后通过螺旋扫描命令生成齿的主体曲面，扫描过程中要严格控制螺旋升角，角度偏差过大会导致装配时出现齿面卡滞，啮合间隙不均匀的问题。齿根位置做了圆弧过渡处理，避免应力集中导致的齿根断裂，和轴配合的轮毂部分，设计了对称的卡槽结构，用来和传动轴上的定位销配合，限制构件工作时的周向窜动，卡槽的深度和宽度要匹配常用的小型圆柱销尺寸，安装时不需要额外做定制连接件，通用标准件就能完成装配。建模过程中先完成单个齿的特征构建，再通过圆周阵列生成全部轮齿，阵列时要注意每个齿的角度偏差控制在允许公差范围内，否则装配啮合时会出现个别齿卡滞的问题。轮毂部分的内孔尺寸要和适配的传动轴做间隙配合，间隙量控制在小间隙配合区间，既保证装配时能顺利套入轴件，又不会因为间隙过大导致传动时出现晃动。整个构件的外形轮廓没有多余的突出结构，安装时可以直接嵌入对应的泵腔或者传动箱腔体内，不需要额外设计避让空间，外轮廓的螺旋齿顶圆和腔体内壁之间保留均匀的微小间隙，既不会出现运转时的刮蹭，又能在输送流体的场景里起到一定的密封隔流作用。建模完成后要做啮合干涉检查，模拟两个配对构件的转动过程，逐帧检查齿面的接触状态，确保整个转动周期内没有齿面干涉，同时啮合间隙保持均匀，不会出现一侧间隙过大一侧挤死的情况。这类结构在实际生产中多采用粉末冶金或者工程塑料注塑成型，建模时还要考虑拔模斜度，齿面的拔模角度要顺着螺旋方向设置，避免成型后脱模时拉伤齿面，影响传动精度。
