熔融沉积成型塑料卷料挤出设备结构

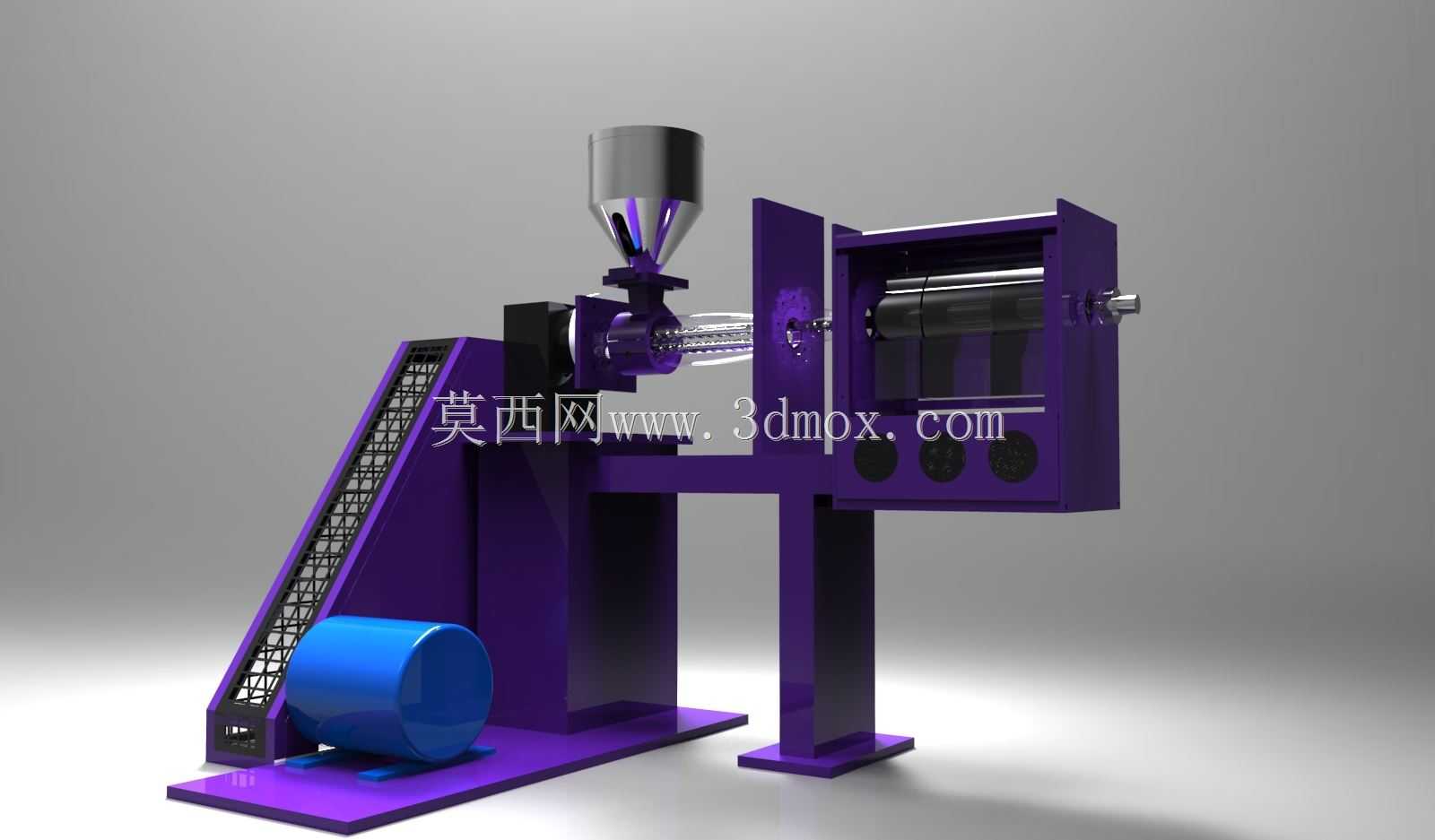

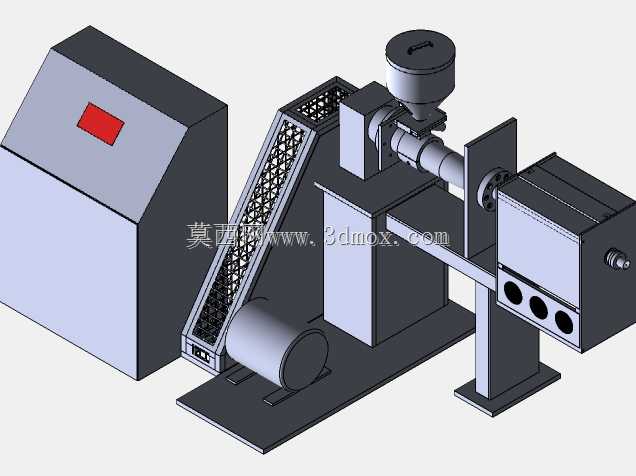

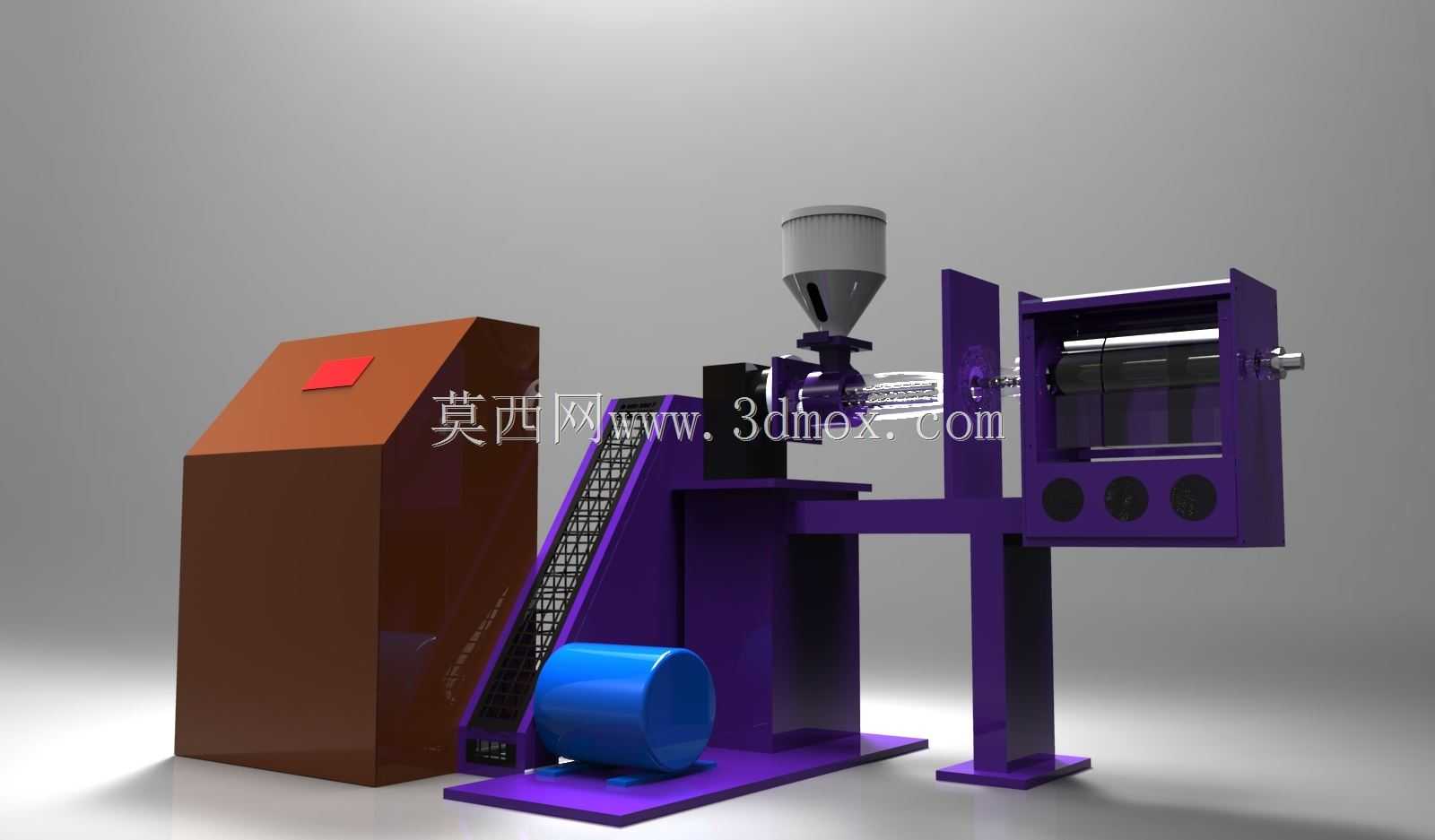

该设备主要面向熔融沉积成型工艺的塑料线材制备场景，适配小型线材生产车间、3D打印耗材加工工坊、实验室材料研发等场景的生产需求，可将热塑性塑料颗粒原料经过熔融、挤出、定型工序，加工为符合3D打印设备进料要求的连续卷状塑料线材，也可适配小型塑料制品的挤出成型作业，为下游3D打印生产、小批量塑料件加工提供稳定的原料供给支撑。设备整体采用分体式布局设计，左侧为独立的电控柜体，柜体采用倾斜顶面设计，顶面设置操作与状态显示区域，柜体内部可容纳驱动控制、温度调控、电源适配等核心电气组件，柜体底部与地面直接接触，预留充足的走线与散热空间，安装时需在柜体后侧预留不小于300mm的检修操作空间，方便后期线路检修与组件更换。设备中部为核心的挤出作业单元，上方设置锥斗式进料料斗，料斗采用上宽下窄的锥形结构，可容纳一定量的塑料颗粒原料，依靠重力实现原料的自动补料，料斗下方衔接加热挤出套筒，套筒内部设置螺旋送料结构，可将落入套筒的塑料颗粒向前推送，同时配合套筒外壁的加热组件将塑料颗粒加热至熔融状态，套筒前端设置定型挤出模头，可将熔融塑料按照设定的线材直径挤出成型。挤出单元下方设置独立的驱动电机，电机通过皮带传动结构与挤出套筒内部的送料螺杆连接，可根据不同塑料原料的加工特性调整螺杆转速，匹配不同的挤出速度需求，电机安装在设备的紫色一体式底座上，底座采用加厚钢板焊接成型，可抵消设备运行过程中电机转动产生的振动，保证挤出作业的稳定性。设备右侧为冷却定型与收卷衔接单元，设置开放式的防护腔体，腔体内部可布置冷却水槽、线材牵引、直径检测等组件，挤出的高温塑料线材进入该腔体后经过冷却定型，再由牵引机构匀速引出，最终收卷为整齐的卷料，腔体外侧设置三个调节旋钮，可分别对应温度调节、牵引速度调节、挤出压力调节等参数控制，方便操作人员在设备外侧直接完成参数调整。设备整体底座采用水平安装设计，整体安装占地面积约为1.8米长、0.9米宽，安装时需保证地面水平度误差不超过2mm，避免设备长期运行出现结构倾斜影响挤出精度，设备进料口高度约为1.6米，适配人工倒料或者自动上料机的对接高度，无需额外搭建过高的操作平台。设计过程中针对塑料挤出过程中容易出现的原料卡滞、温度不均、线材直径偏差等问题做了对应结构优化，料斗内壁做光滑过渡处理避免原料架桥，挤出套筒采用分段式加热设计保证原料熔融均匀，牵引单元与挤出螺杆采用同步联动控制，保证挤出速度与牵引速度匹配，减少线材直径的波动偏差。
