轨道车辆走行部转向架构架及组件设计

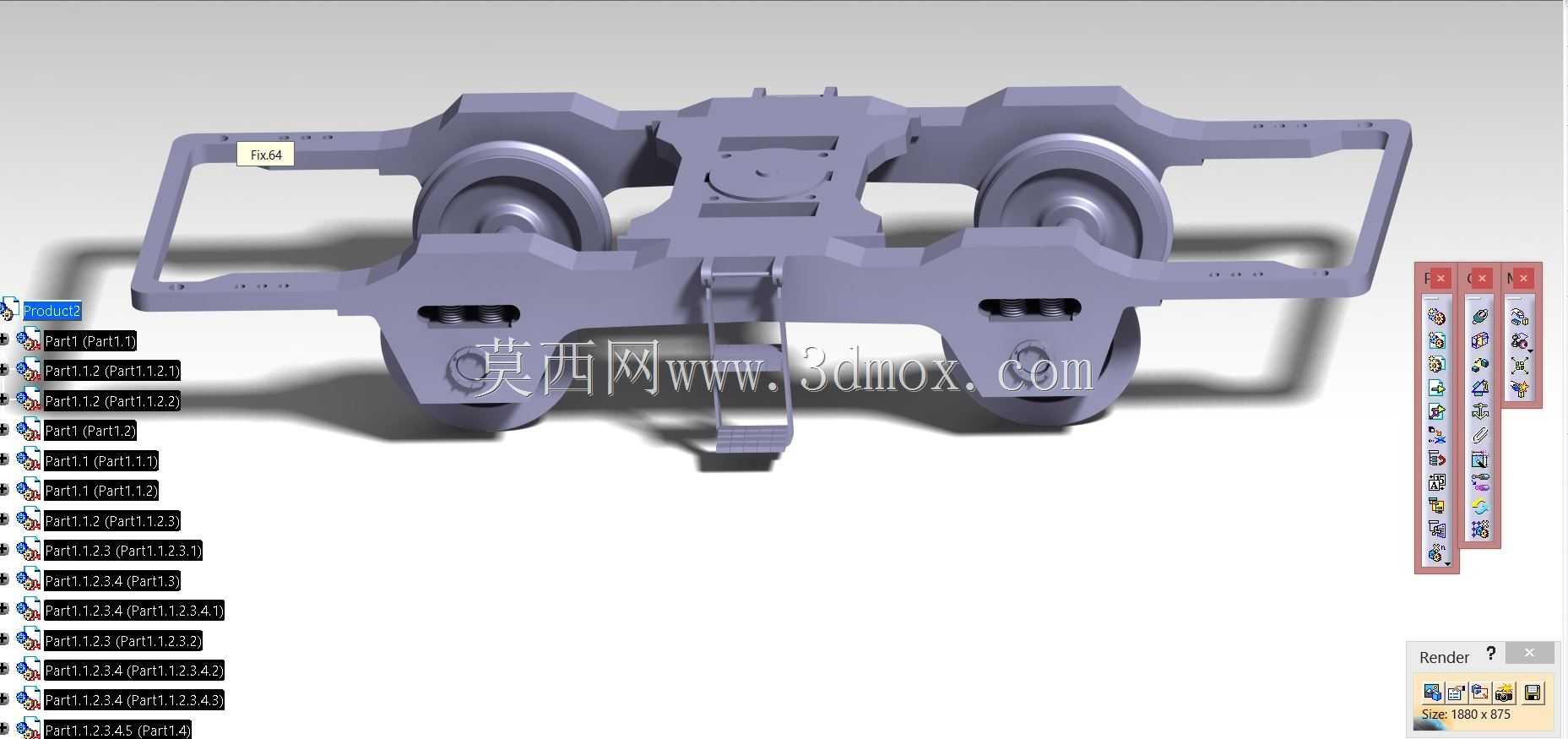

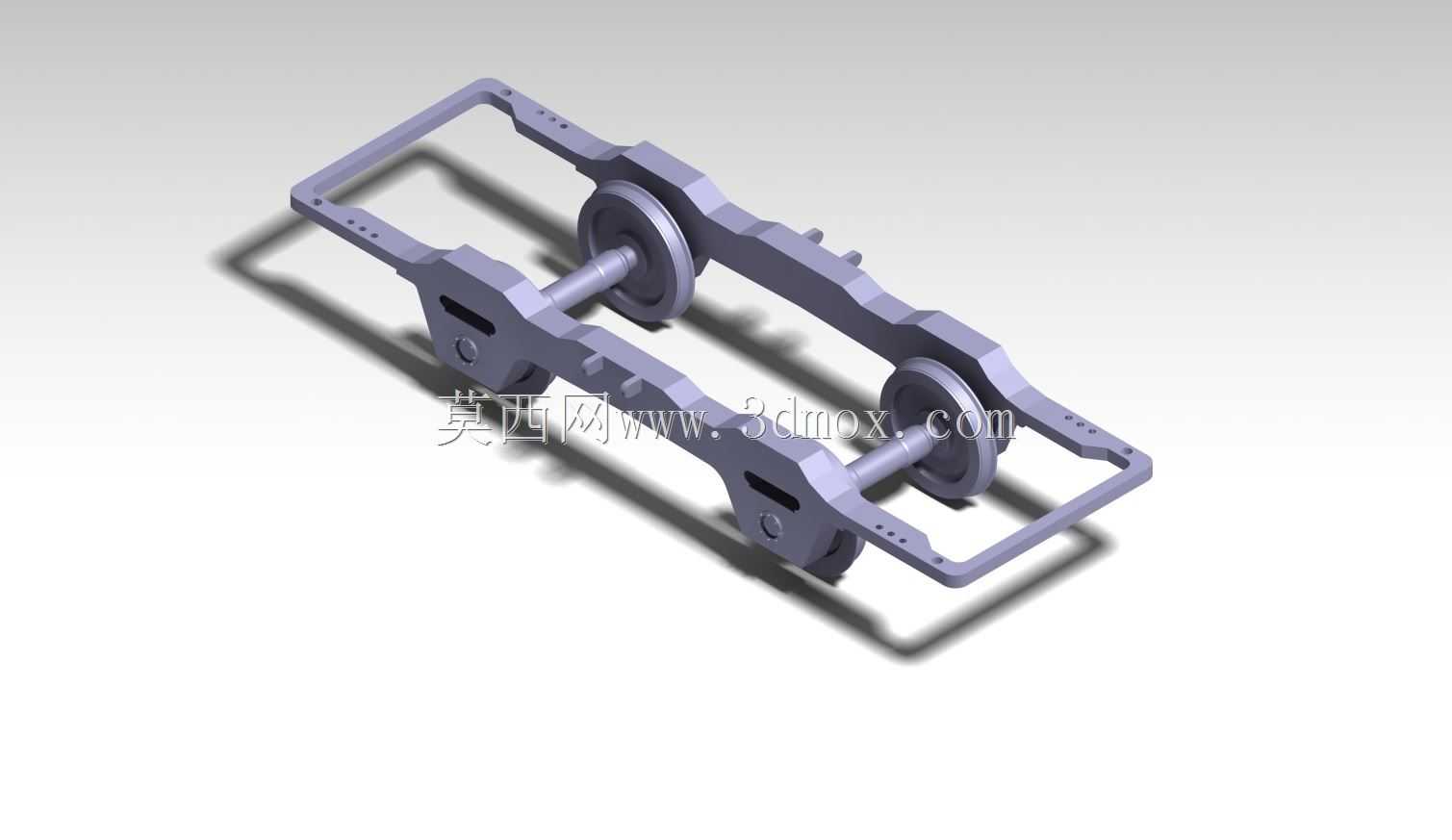

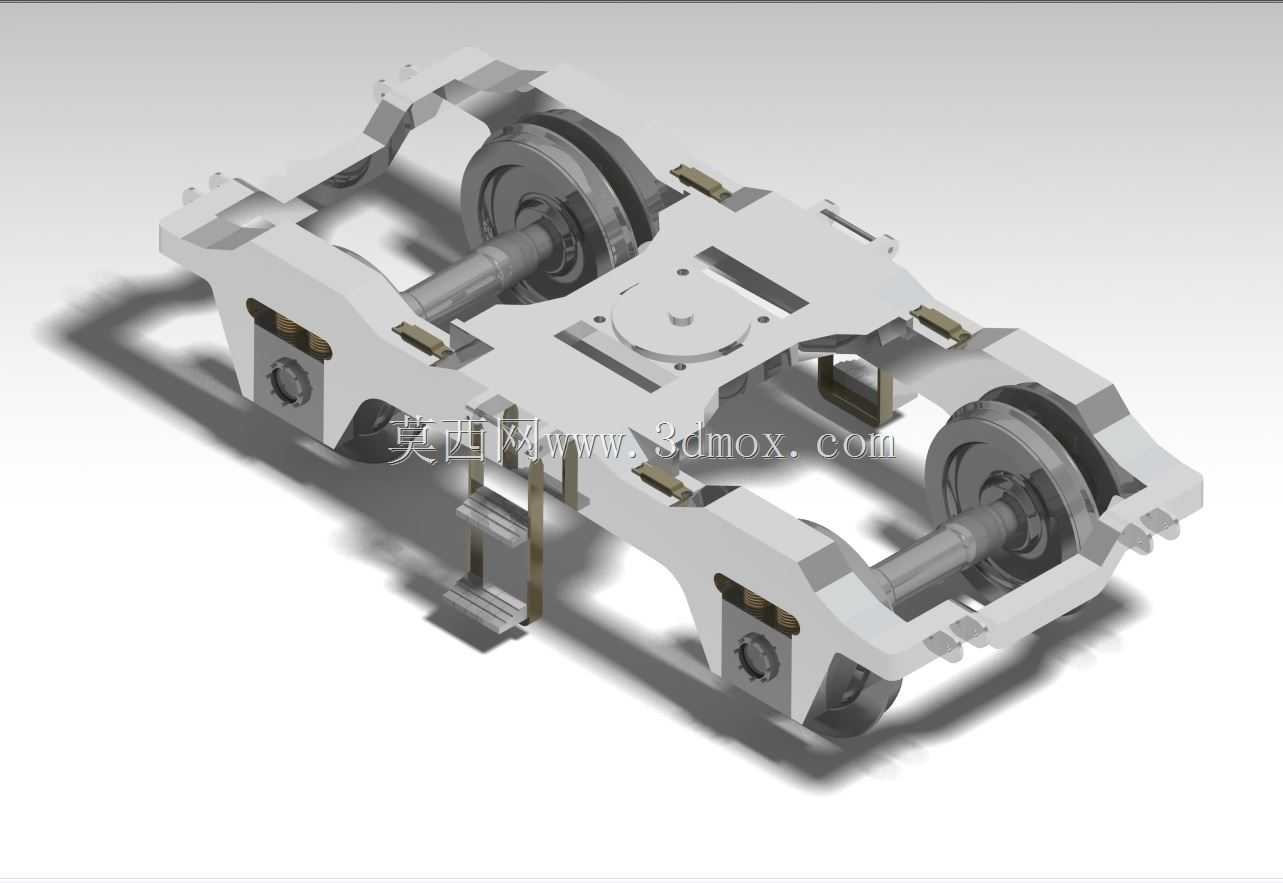

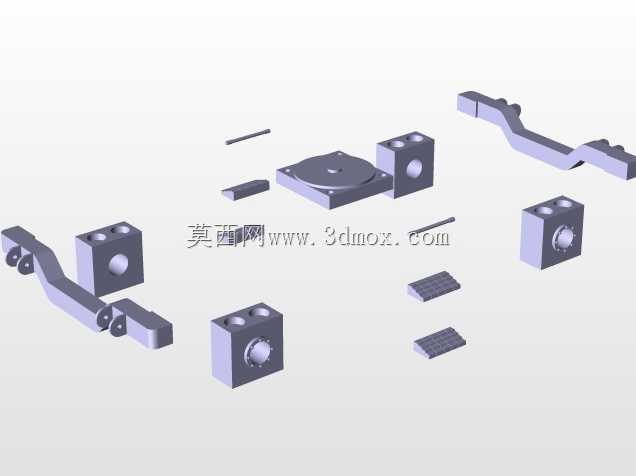

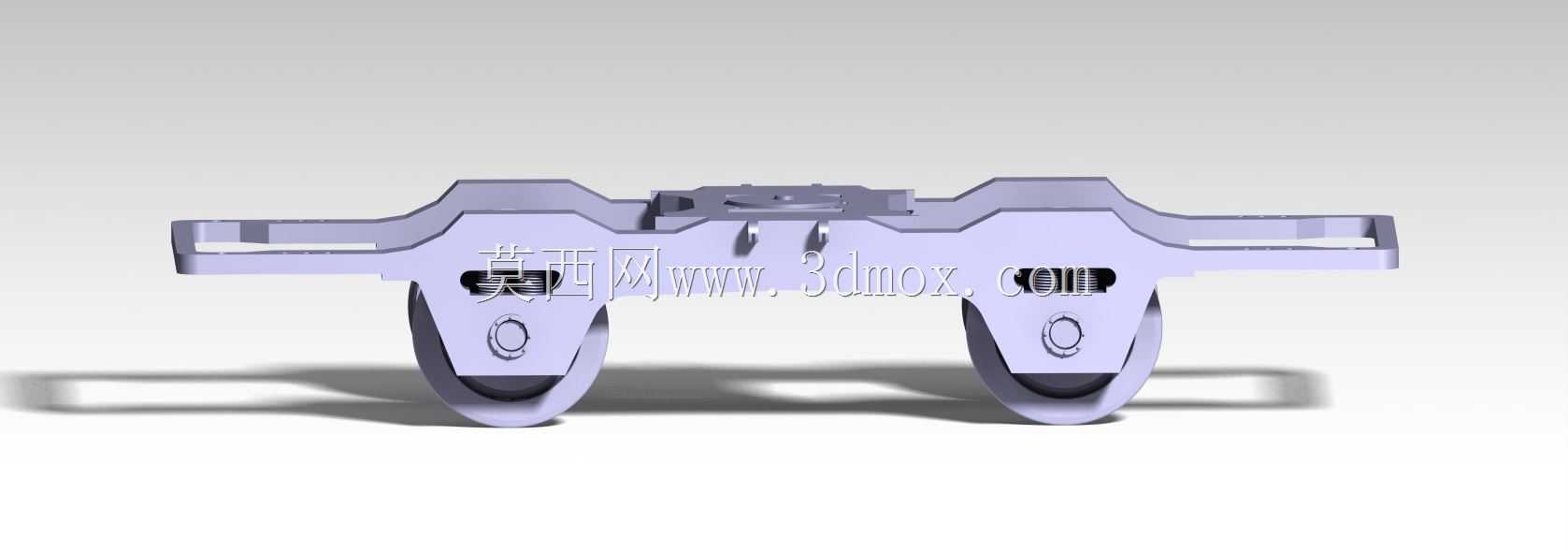

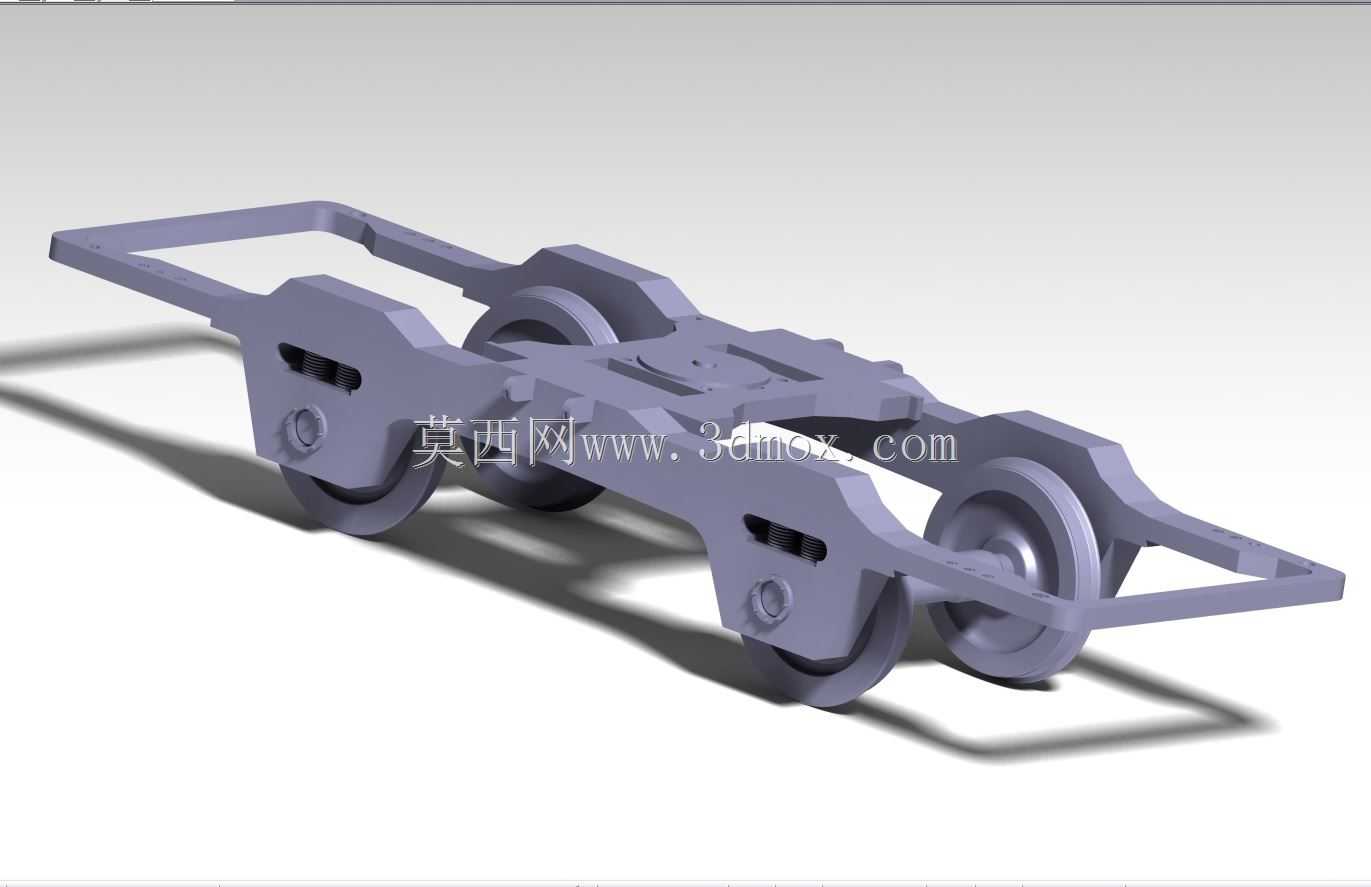

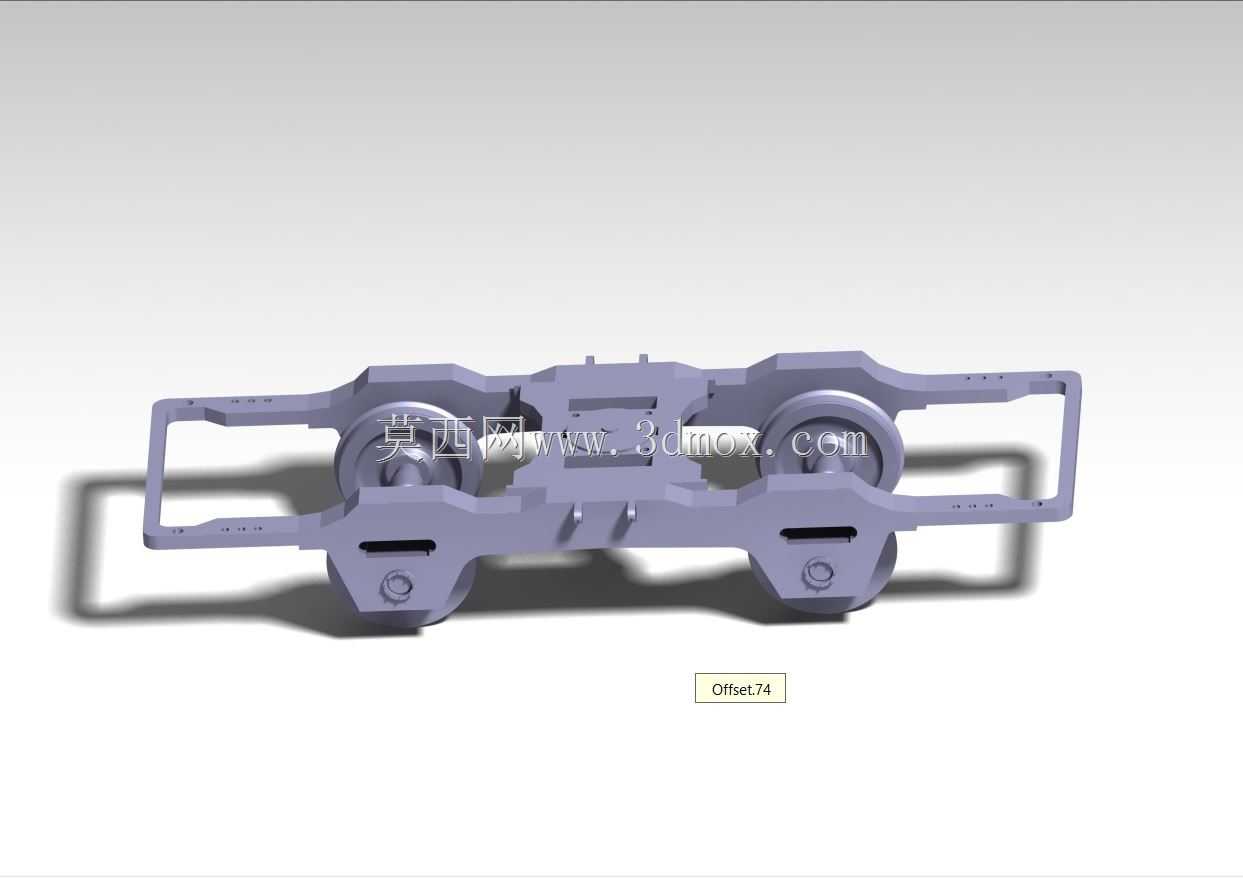

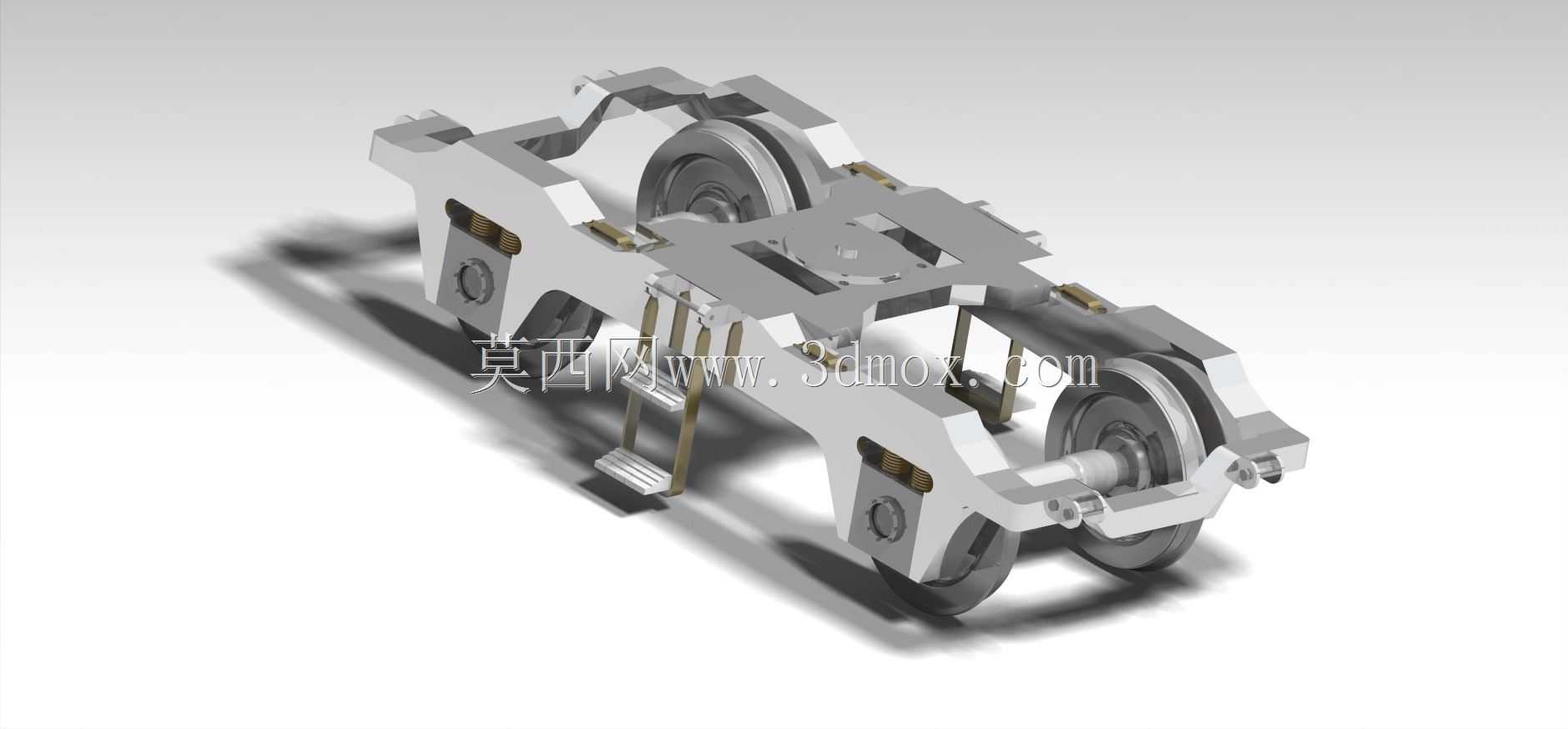

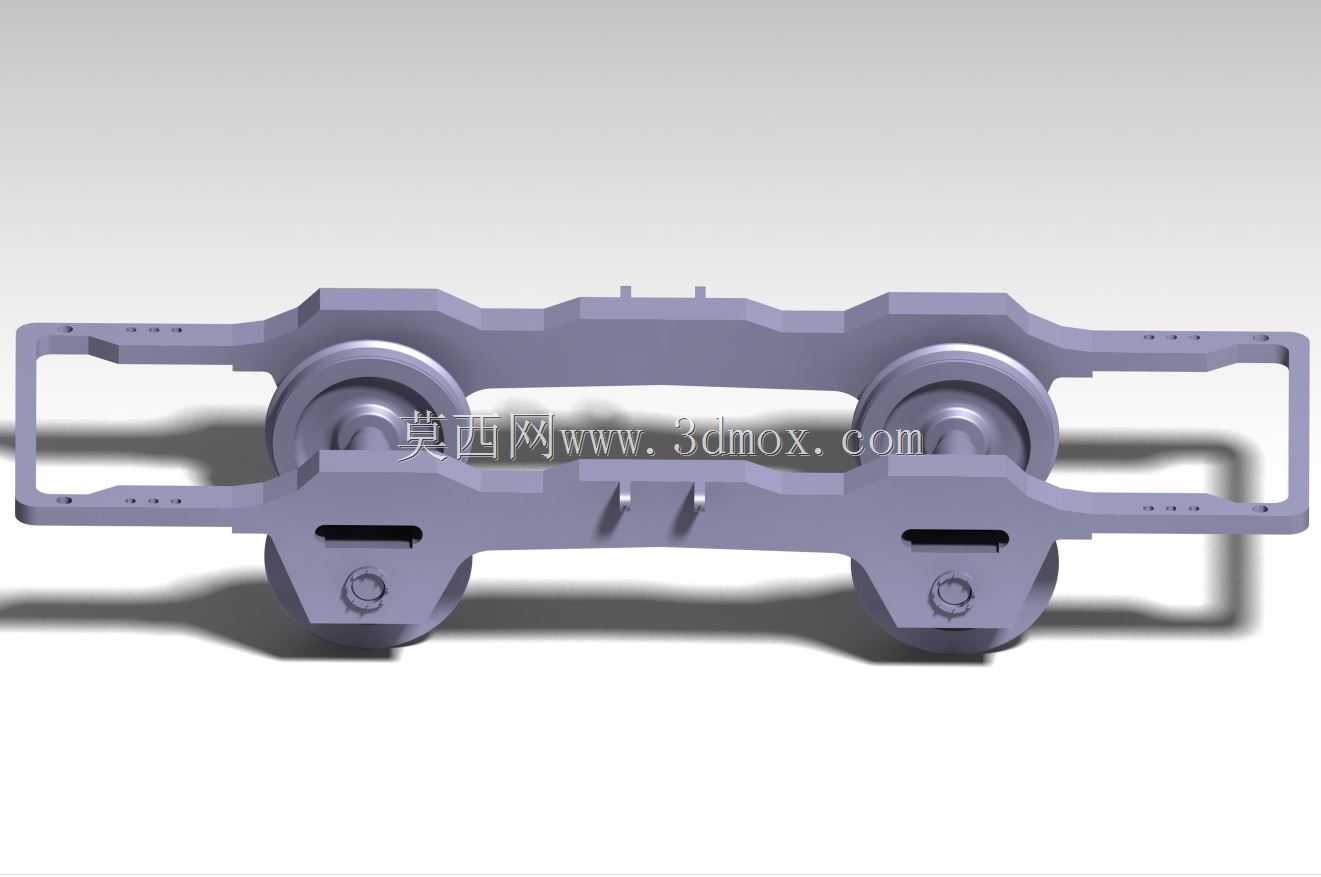

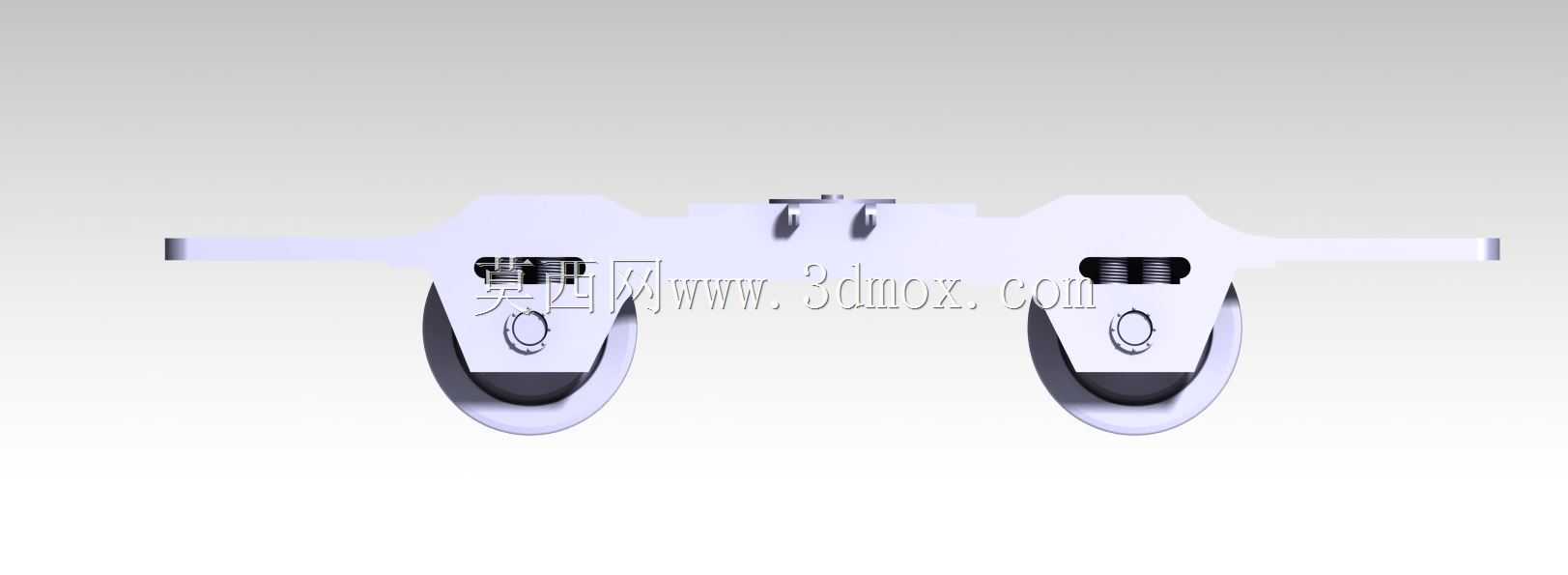

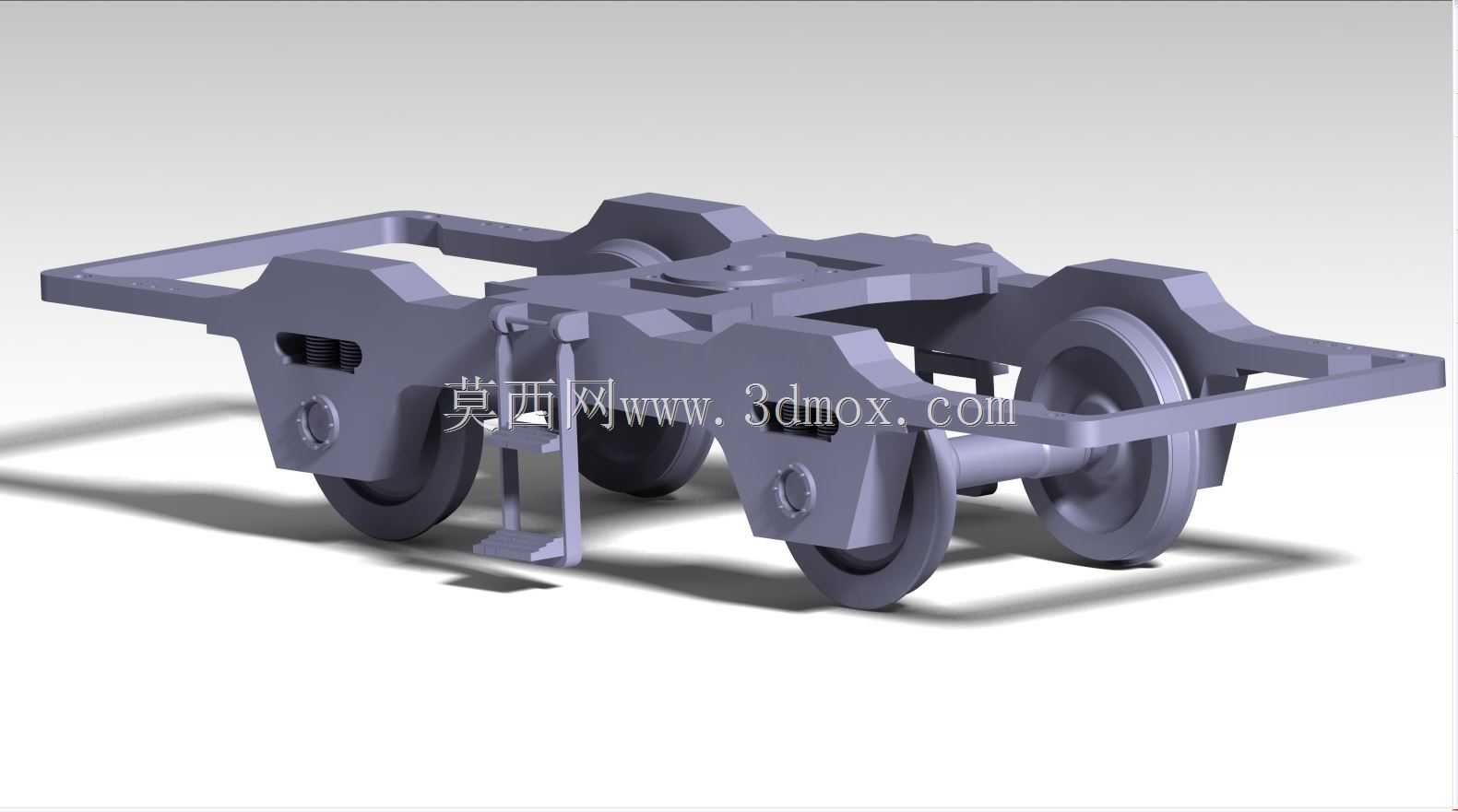

该转向架作为轨道车辆核心走行承载部件，主要应用于城轨列车、货运铁路车辆等轨交装备的走行系统中，承担着承载整车重量、传递轮轨间各向作用力、引导车辆沿轨道平稳行进、缓冲线路不平顺带来的振动冲击的核心作用，是决定轨道车辆运行安全性、平稳性与曲线通过能力的关键总成。从结构设计来看，该模型完整呈现了转向架的核心构架与配套零件，采用H型焊接构架作为主体承载结构，两侧侧梁与中间横梁形成稳定的承载框架，侧梁位置预留了一系悬挂的安装接口，可匹配钢弹簧或橡胶堆定位结构，实现轮对与构架之间的弹性连接，有效过滤轮轨传递的高频振动；横梁区域设置了心盘与旁承安装位，用于实现与车体的连接，传递车体垂向载荷的同时，允许车辆通过曲线时构架与车体之间产生相对回转，适配小半径曲线的通行需求。轮对组件采用整体辗钢车轮搭配实心车轴的结构设计，车轮与车轴通过过盈压装实现可靠连接，轴颈位置预留了轴承安装边界，可匹配适配型号的滚动轴承实现轮对的低阻力回转，轴端位置设置了轴箱安装接口，可配套轴箱定位装置实现轮对与构架的弹性定位，兼顾纵向定位刚度与横向柔性，既保证车辆运行时的牵引制动力可靠传递，又能优化曲线通过时的轮对贴靠性能，降低轮缘磨耗。构架上还预留了基础制动装置、牵引拉杆、横向止挡等附属部件的安装点位，各安装面的位置精度与连接孔位的尺寸边界均按照轨交装备的通用设计规范设定，可直接适配同类型走行系统的配套组件安装，整体结构在保证承载强度的前提下做了轻量化的结构优化，通过在侧梁非承载区域设置减重空腔、优化横梁截面构型的方式，在不降低构架疲劳强度的前提下有效降低了总成自重，减少了轮轨间的动作用力。从安装边界来看，该转向架的固定轴距、轮对内侧距、构架整体外形尺寸均符合常规轨距轨道车辆的安装要求，与车体连接的心盘中心高度、旁承间距等关键安装参数可适配多数同吨位轨道车辆的车体接口，无需做大幅结构改动即可完成装车匹配，能够满足不同运用场景下轨道车辆的走行部改装、教学演示、结构原理验证等多场景的使用需求，清晰的结构拆分设计也可直观展示转向架各部件的装配关系与力传递路径，帮助从业者快速理解走行部的工作逻辑。
