Y25型铁路转向架构架及轴箱结构设计

　　在铁路货运车辆的走行系统中，转向架是直接决定车辆运行平稳性、载重能力与曲线通过性能的核心部件，Y25型转向架作为欧洲及国内部分货运线路广泛应用的三大件式转向架，其构架与轴箱的结构设计直接影响整车的动力学表现与运维可靠性。从实际线路应用场景来看，这类转向架主要适配轴重25t级的货运敞车、棚车，在干线铁路的重载运输场景下，需要承受垂向静载荷、动态冲击载荷、横向侧压力以及制动时的纵向冲击力，复杂的受力工况要求构架与轴箱的结构必须兼顾强度冗余与轻量化设计。

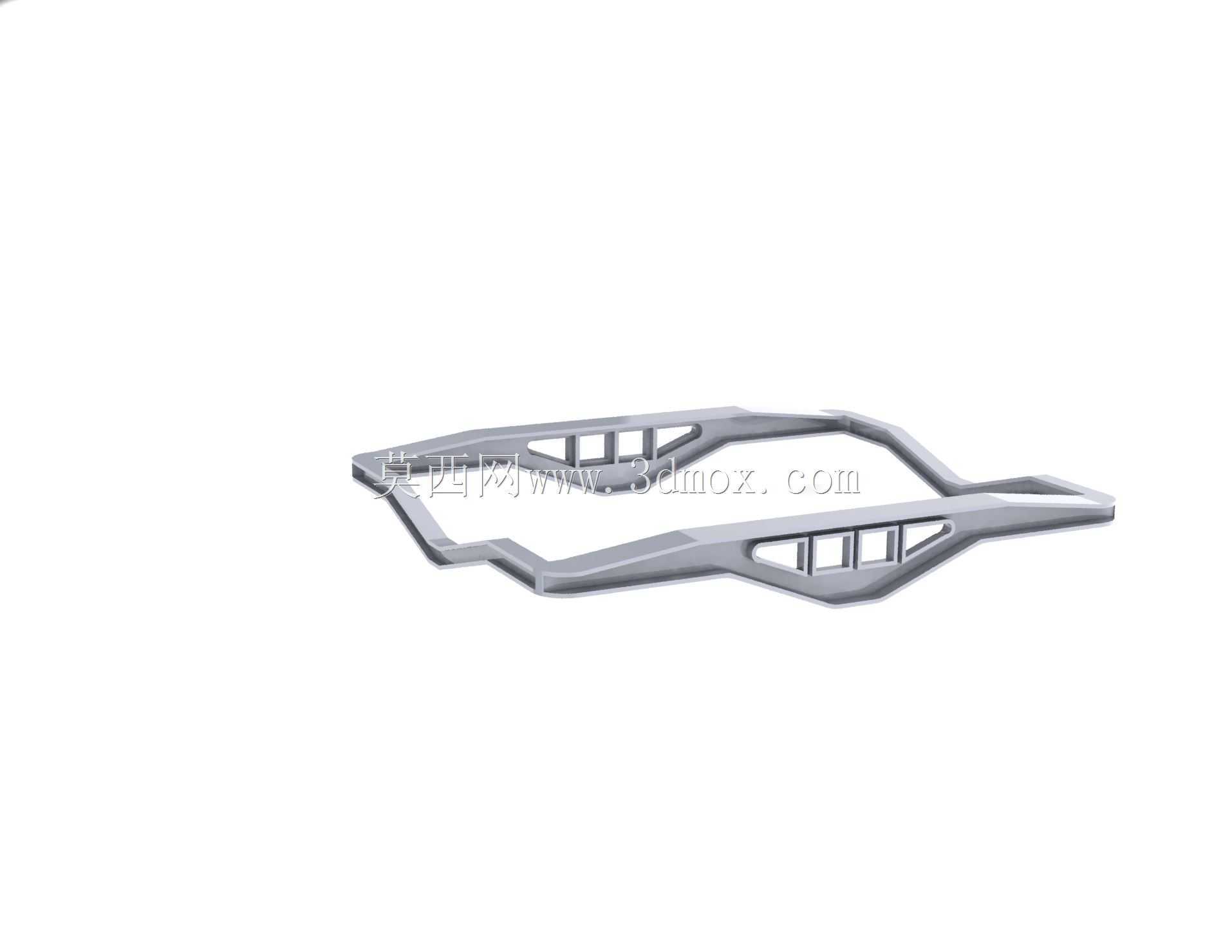

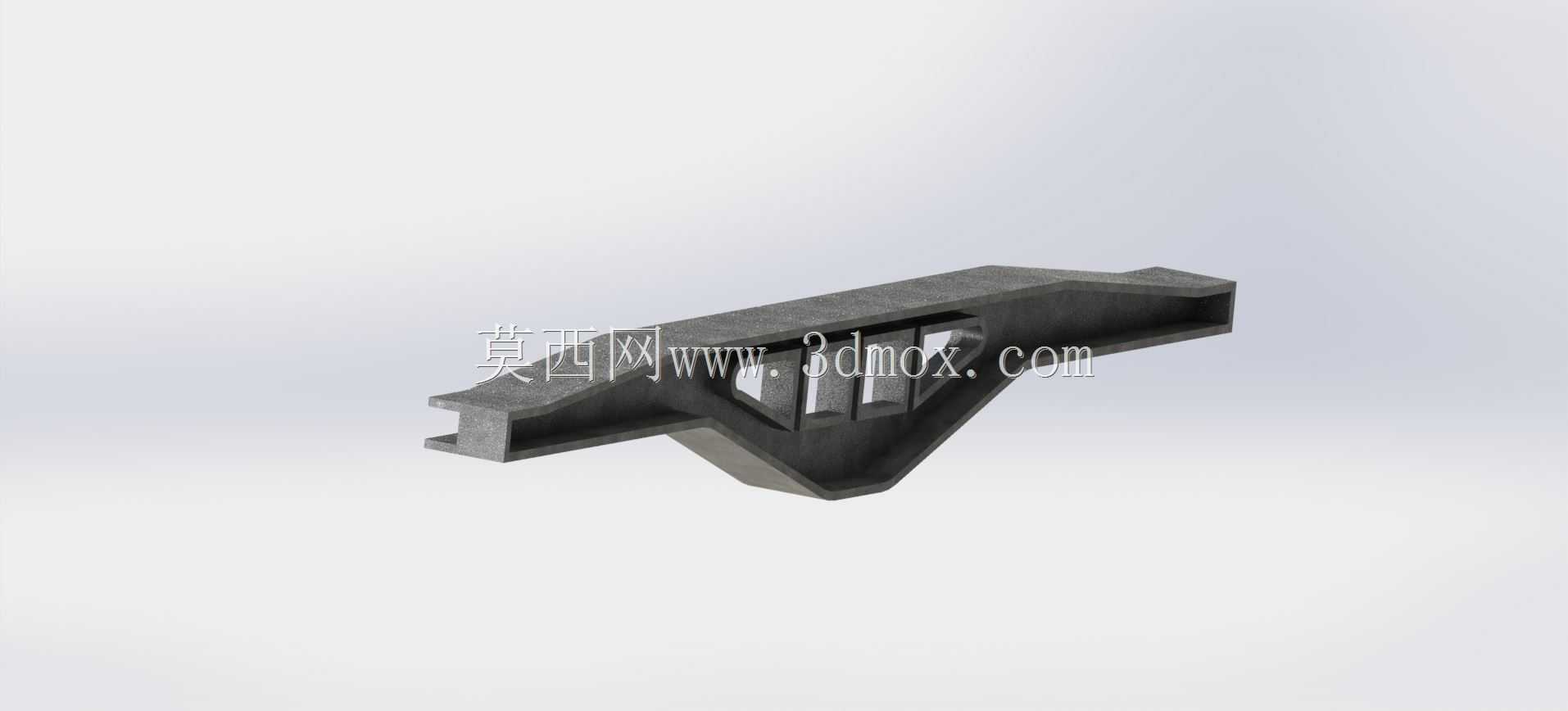

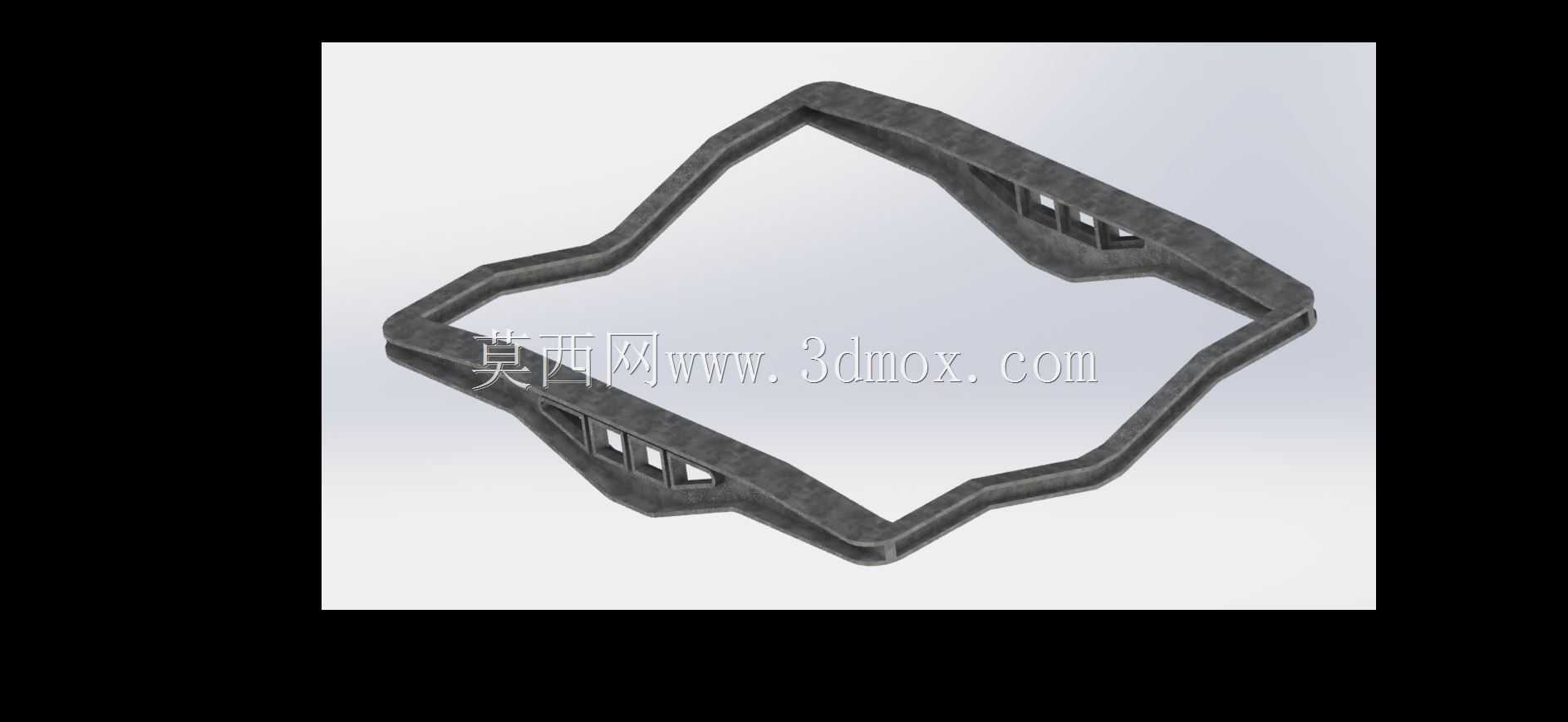

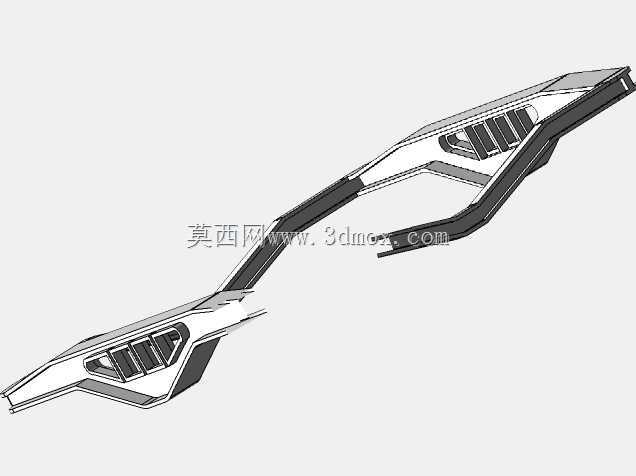

　　从结构功能特性来看，本次呈现的Y25转向架构架采用整体式焊接箱型结构，区别于传统三大件转向架的摇枕侧架分体结构，该构架通过侧梁、横梁的一体化焊接成型，大幅提升了转向架的抗菱刚度，在车辆通过小半径曲线时，能够有效抑制轮对的蛇行运动，降低轮缘磨耗速率。轴箱作为连接轮对与构架的关键传力部件，采用导框式定位结构，轴箱顶部设置的橡胶弹簧承载座直接对接一系悬挂装置，能够将轮对传递的垂向振动通过橡胶元件衰减后传递至构架，同时轴箱内部的轴承安装位预留了足够的润滑脂存储腔与密封结构安装边界，可适应长交路运行下的免维护运维需求。

　　在设计思路层面，该结构的建模过程完全遵循铁路车辆TB/T相关强度设计标准，首先根据轴重参数计算出构架各梁体的截面惯性矩要求，侧梁采用变截面箱型设计，在轴箱弹簧安装座位置进行截面加高处理，提升局部抗弯能力，而在横梁与侧梁连接的节点位置，采用圆弧过渡的焊接坡口设计，避免应力集中导致的疲劳裂纹萌生。轴箱的设计则优先考虑定位精度与拆装便利性，导框与构架导槽的配合间隙控制在1-2mm范围内，既保证轮对能够相对构架产生适量的弹性横动，又避免间隙过大导致的运行冲击。

　　从安装边界与尺寸参数来看，该构架的两侧梁中心距与标准轨距轮对的轴颈中心距完全匹配，轴箱的轴承安装孔直径适配标准铁路货车滚动轴承，构架上预留的制动吊座、牵引拉杆座位置完全符合通用货运车辆的接口尺寸，无需额外改造即可适配现有车型的换装需求。在实际建模过程中，对构架的焊缝位置进行了细节还原，包括侧梁上下盖板与腹板的角焊缝、横梁与侧梁连接的环焊缝，这些细节在后续有限元强度分析中可直接作为焊缝疲劳校核的关键位置。轴箱的密封槽、轴承挡肩、弹簧座平面等加工面的尺寸公差也在模型中进行了预留，能够直接导出工程图用于生产加工。

　　在实际运维场景中，这类构架与轴箱的结构设计还考虑了故障检测的便利性，构架侧梁外侧预留了振动传感器、温度传感器的安装位，可适配车辆运行状态监测系统的加装需求，轴箱端部的观察孔设计可在不拆解轴箱的情况下检查轴承的运行状态，大幅降低运维人员的作业强度。针对重载运输中常见的轴箱偏磨问题，该轴箱的导框摩擦面采用了硬化处理的结构设计，摩擦面的硬度达到HRC45以上，能够有效延长部件的使用寿命，减少临修频次。

　　从动力学匹配角度来看，该构架的一系弹簧定位刚度参数经过匹配计算，在空车状态下的静挠度满足运行平稳性要求，重车状态下的弹簧变形量不超过设计行程，不会出现刚性冲击。构架上的旁承安装座位置经过优化，能够适配常接触式弹性旁承的安装，提升车辆的抗侧滚能力，在通过道岔与曲线时，减少车体的侧倾角，提升货物运输的安全性。轴箱与轮对的配合位置设置了防尘挡圈的安装槽，可有效阻挡线路上的粉尘、雨水进入轴承内部，降低轴承的故障概率，适应不同气候区域的线路运行需求。
