高速客车用SF400型拖车转向架结构设计

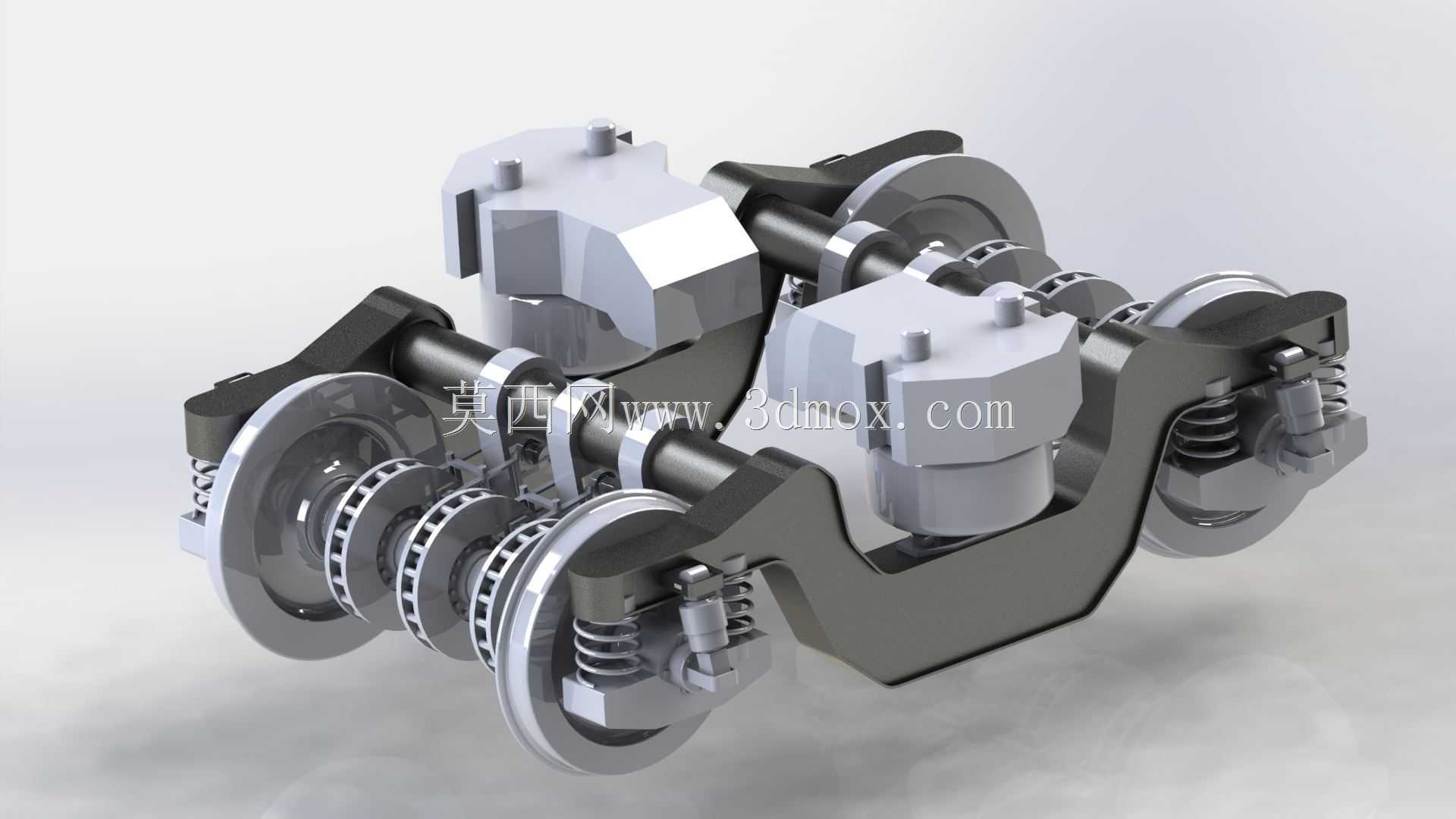

　　在干线铁路客运装备体系中，拖车转向架作为无牵引动力客车车厢的走行核心部件，直接决定了列车运行的平稳性、安全性与线路适配能力，SF400系列转向架正是为280km/h等级的机车牵引推拉式客车配套开发的走行装置，适配既有提速干线与新建客运专线的线路条件，承担客车车厢的全部垂向、横向与纵向载荷传递功能。从结构布局来看，该转向架采用H型焊接构架作为承载基体，侧梁与横梁的连接位置经过拓扑优化，在保证整体刚度的前提下尽可能降低簧下质量，这一设计思路直接服务于高速运行下的轮轨动作用力控制——簧下质量每降低10%，轮轨垂向动载荷可降低约7%，对于250km/h以上运行速度的车辆而言，这一参数直接影响轮轨磨耗速率与线路养护周期。

　　轮对轴箱定位采用转臂式定位结构，轴箱弹簧搭配垂向液压减振器，能够在传递轮对与构架间各向载荷的同时，提供合适的纵向与横向定位刚度，既保证直线运行时的轮对对中能力，减少轮缘磨耗，又能在通过曲线时允许轮对产生适当的横移与偏转，降低曲线通过时的轮轨横向作用力。转向架的二系悬挂采用高柔度空气弹簧作为承载元件，直接坐落于构架侧梁的弹簧安装座上，配合横向减振器、抗蛇行减振器与横向止挡，能够有效隔离来自轨道的高频振动向车体传递，同时抑制高速运行时容易出现的蛇行失稳现象；抗蛇行减振器的安装角度与阻尼参数经过多轮动力学仿真迭代，匹配280km/h的最高运行速度要求，在直线高速运行时提供足够的回转阻尼，在曲线通过时又不会产生过大的回转阻力矩，

　　兼顾直线稳定性与曲线通过性能。基础制动装置采用轮盘式制动结构，每根轮对配置三组制动盘，搭配单元式制动缸，能够在高速制动时提供足够的制动力矩，同时避免踏面制动带来的车轮踏面热损伤，制动盘的散热结构经过流场仿真优化，在连续制动工况下能够将盘面温度控制在材料允许范围内，避免热裂纹产生。牵引装置采用中心销搭配牵引拉杆的结构形式，将车体与转向架之间的纵向牵引力与制动力进行传递，牵引点高度经过优化设计，尽可能降低牵引时的轴重转移，保证各轴轮轨黏着利用率的均衡，避免制动或牵引时出现个别轮对减载过大的问题。从安装边界来看，该转向架的固定轴距适配标准轨距线路要求，构架侧梁外侧的安装座预留了轴温传感器、速度传感器的安装接口，

　　能够适配不同客车厂商的车体安装接口需求，空气弹簧的安装面高度、中心销的配合尺寸均符合铁路客车的通用安装规范，可直接替换同等级的既有提速客车转向架，无需对车体底架进行大规模改造。在实际线路运用场景中，该型转向架能够适应不同的线路条件，包括存在一定轨距偏差、方向不平顺的既有提速线路，以及平顺性较好的高速客运专线，一系悬挂的刚度参数匹配了不同等级线路的轨道谱特性，在直线段能够保证高速运行的平稳性，在进出站道岔、小半径曲线段能够通过悬挂的变形缓冲线路不平顺带来的冲击，提升旅客乘坐舒适度。设计过程中，转向架的各部件疲劳强度按照EN13749标准进行校核，构架的焊接接头进行了打磨处理，降低应力集中系数，关键承载部位的焊缝经过超声波与磁粉探伤，保证在全寿命周期内的结构可靠性；轮对采用整体辗钢车轮，车轮踏面外形采用LMA磨耗型踏面，能够与国内常用的60kg/m钢轨断面形成良好的匹配关系，降低轮轨接触应力，延长车轮镟修周期。轴箱轴承采用密封式双列圆锥滚子轴承，自带润滑脂密封结构，日常运用中无需额外加注润滑脂，降低维护工作量，轴承的额定动载荷能够满足280km/h速度下的运用要求，计算寿命满足车辆30年的使用周期需求。转向架的管路布置采用集成化设计，制动管路与空气弹簧的供风管路沿构架侧梁与横梁内侧布置，采用管卡固定，避免运行过程中管路振动产生疲劳裂纹，管路接头采用密封式快速接头，降低组装与维护时的工作量，同时减少漏风故障的发生概率。
